标题: 继电器定时通断及延时断开输出模块电路原理图与PCB等资料
【简要说明】
一、 尺寸： 72mm X23mm X 18mm 长X宽X高
二、 主要芯片：NE555
三、 工作电压：直流5伏;（另有12V可选）
四、 特点：
1、接通电源继电器立即吸合然后延时断开。
2、延时通断时间可调 , 默认发货（0～10秒） 另外有20秒、50秒、100秒 200秒可选，需要请联系淘宝客服。
4、电位器调节输出频率
5、增大电容C1可以增大延时时间
6、具有输入电源指示灯
7、具有继电器吸合指示灯
8、可控制交流220V/10A一下设备。（最大控制设备300W）

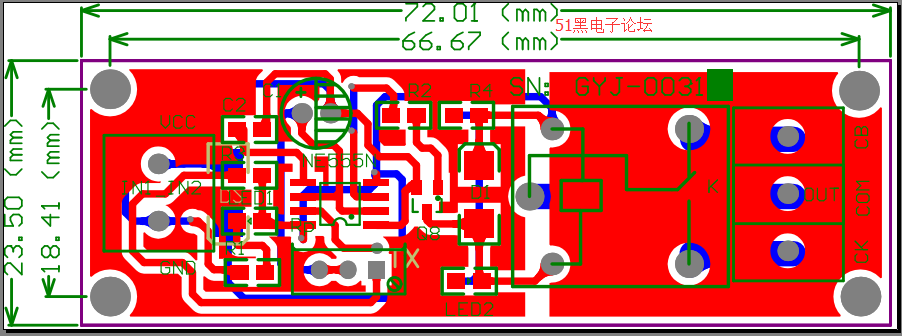

GYJ-0031_继电器定时通断及延时断开输出模块原理图及PCB图：

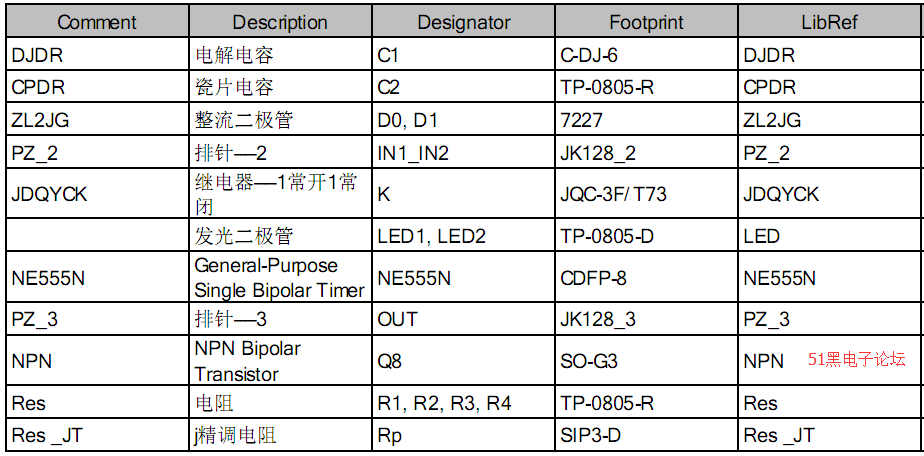

元件清单：

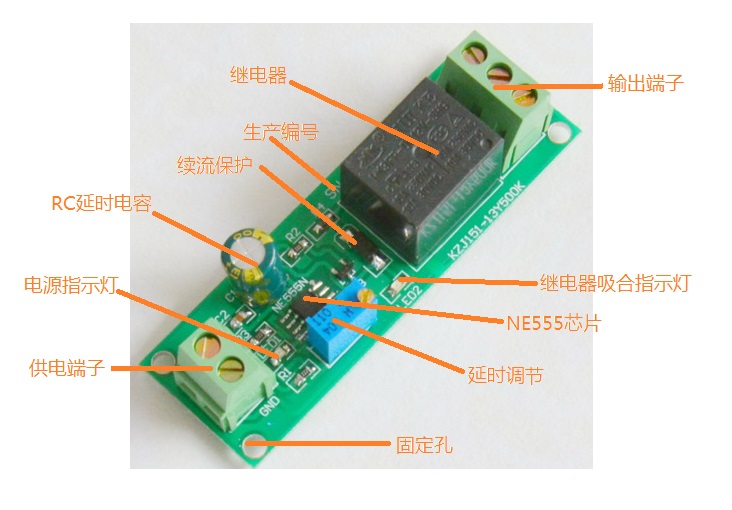

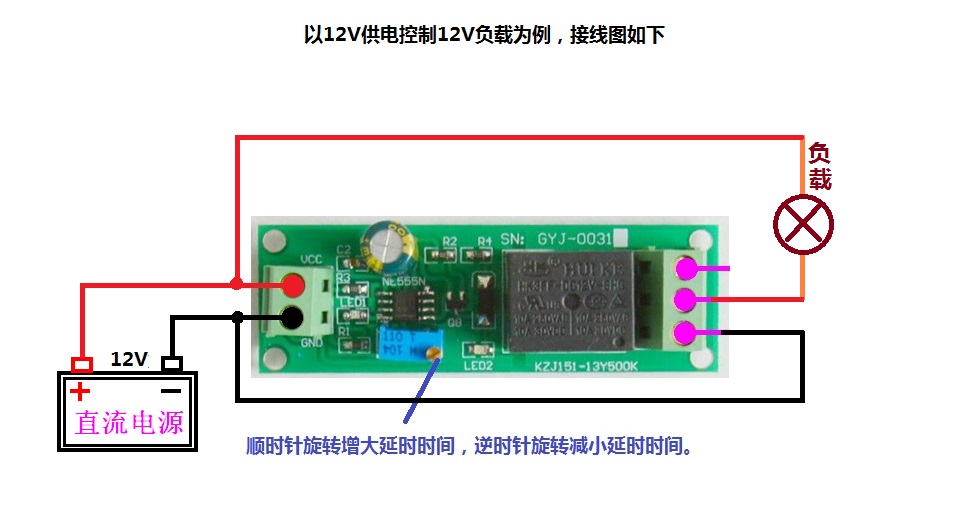

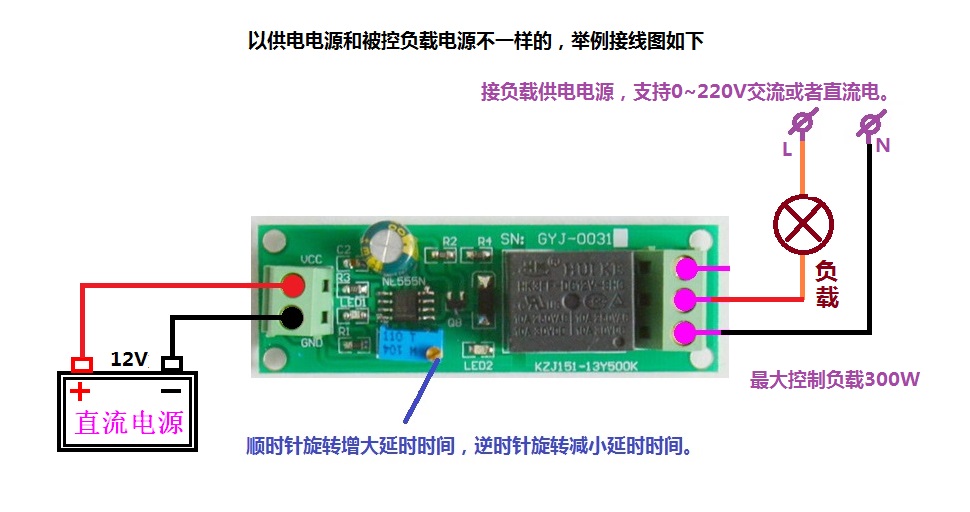

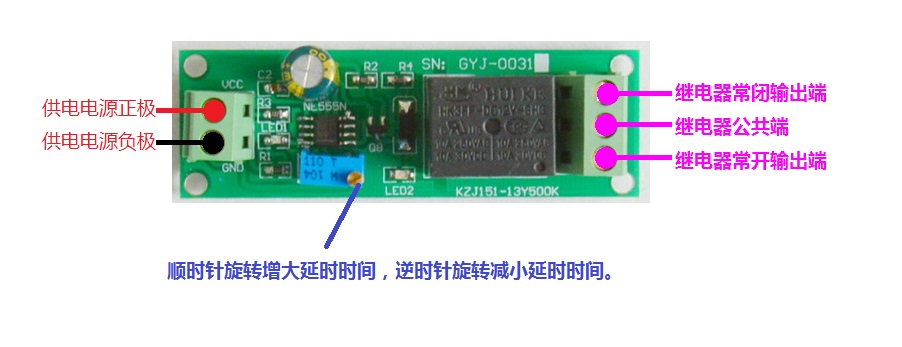

实物图与接线图等资料：
-
(133.65 KB, 下载次数: 142)
-
(115.27 KB, 下载次数: 144)
-
(143.07 KB, 下载次数: 139)
-
(130.5 KB, 下载次数: 153)
-
(55.39 KB, 下载次数: 133)
-
-

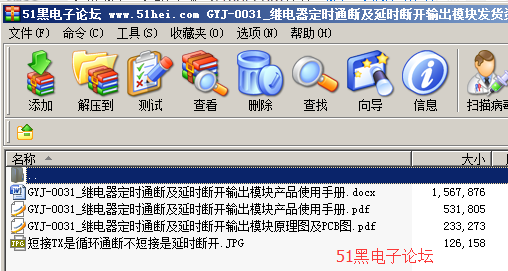

GYJ-0031_继电器定时通断及延时断开输出模块发货资料.rar
2.18 MB, 下载次数: 45, 下载积分: 黑币 -5
