作者: SLXSS 时间: 2020-7-29 11:50
标题: STM32原理图及PCB工程文件 Altium Designer格式源文件
是为了方便把cpu的一些引脚引出来做的网络名，等pcb基本画好以后看要把哪些引脚引出来，之前考虑过将所有引脚引出在cpu四周，布线上遇到困难，明天看能否解决

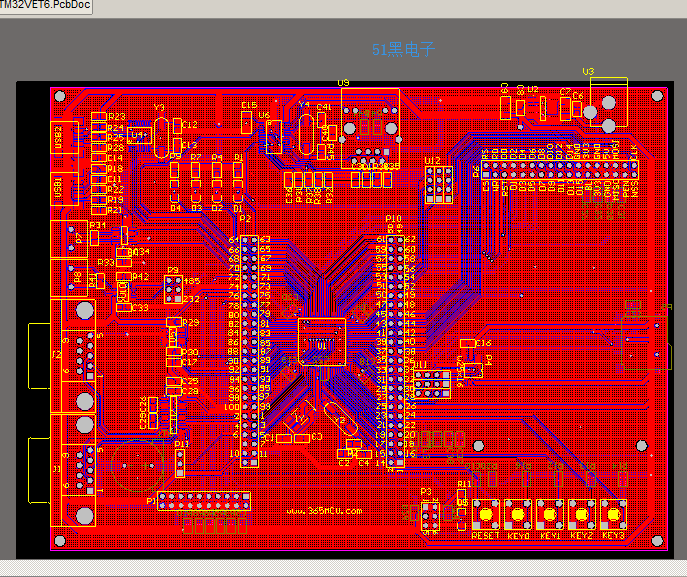

Altium Designer画的原理图和PCB图如下：(51hei附件中可下载工程文件)


STM32原理图及PCB

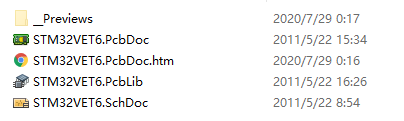

STM32F103VET6原理图和pcb.rar

934.39 KB, 下载次数: 119, 下载积分: 黑币 -5

作者: 篮球计分器 时间: 2020-7-31 09:29
谢谢分享，还有其他的2层类似难度板子吗？

作者: hzl3128 时间: 2020-7-31 11:49
这是干啥用个的？
