标题: 单片机DS18B20温度控制系统代码与Proteus仿真原理图 按键控制报警值
单片机+DS18b20完成温度监测系统设计，1602液晶显示器显示温度数据和温度报警数据，按键控制报警值.

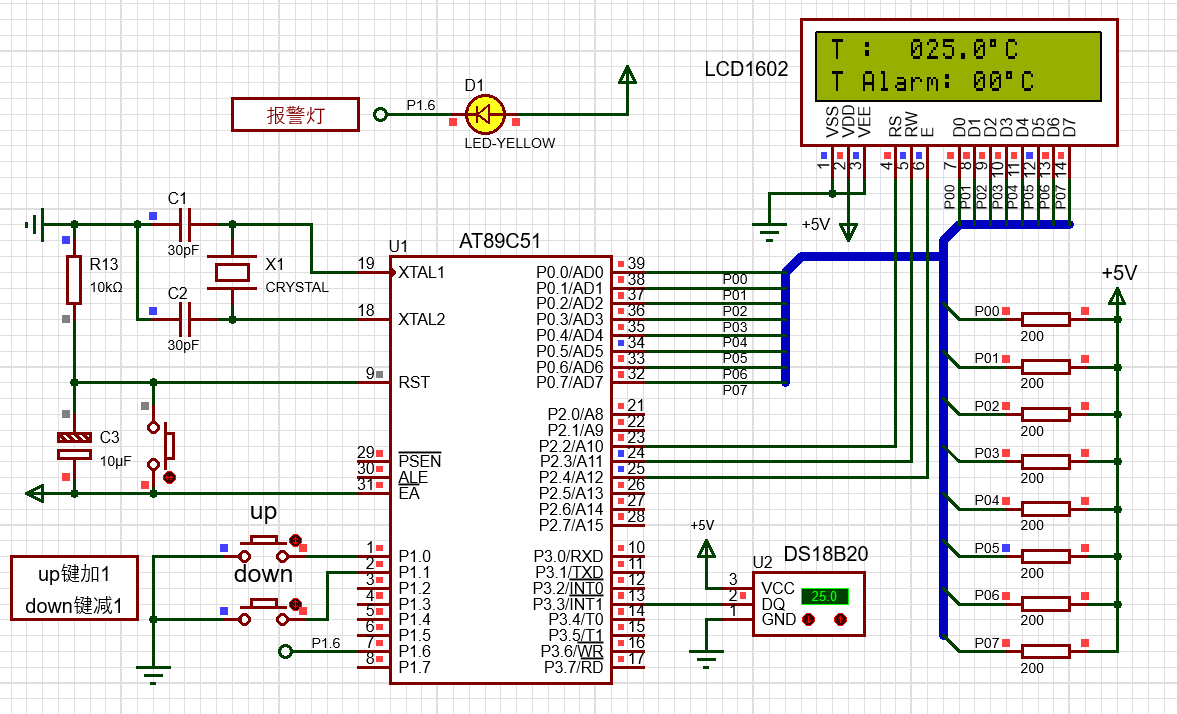

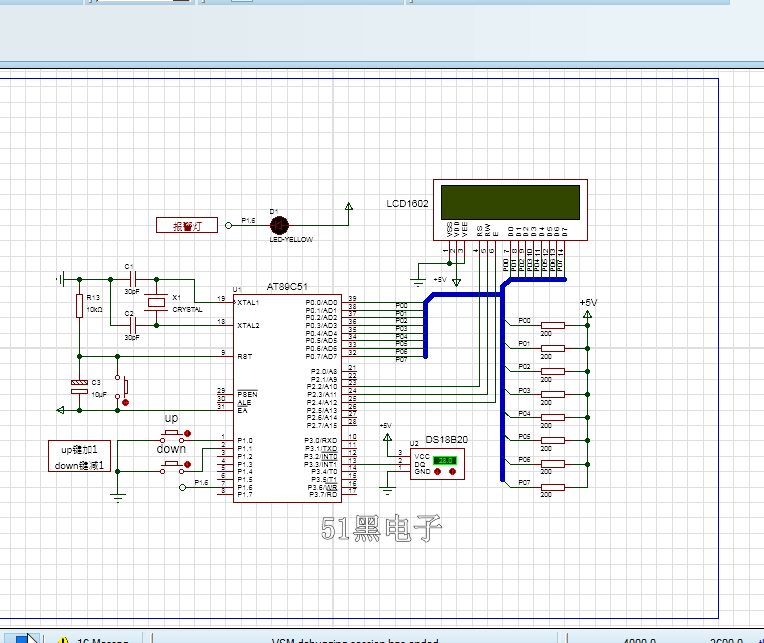

仿真原理图如下（proteus仿真工程文件可到本帖附件中下载）


单片机源程序如下:

1. #include<reg51.h>

2. #include<intrins.h>  //定义_nop_()函数的头文件

3. #include"lcd1602.h"

4. #define uchar unsigned char

5. #define uint unsigned int

6.

7. int f;           //定义正 负温度标志

8. unsigned char code str1[]={"T :"};

9. unsigned char code str2[]={"T Alarm:"};

10. unsigned char code digit[10]={"0123456789"};     //定义字符数组显示的数字

11. unsigned char code Cent[]={0xdf,"C"};           //显示温度单位为摄氏度

12.

13. sbit DQ=P3^3;                //DS18B20的DQ端与P3.3脚相连

14.

15.

16. sbit key_up=P1^0;         //报警值增加按键

17. sbit key_down=P1^1;         //报警值减小按键

18.

19. sbit led=P1^6;

20.

21.

22. /*******************DS18B20延时函数****************************/

23. void Delay_DS(int num)

24. {

25.     while(num--) ;

26. }

27.

28.

29. //DS18B20驱动程序

30. /************************************************************/

31. void Init_DS18B20(void)//初始化ds18b20

32. {

33.         DQ = 0;    //单片机将DQ拉低

34.         Delay_DS(80);   //精确延时 大于 480us

35.         DQ = 1;    //拉高总线

36.         Delay_DS(14);

37.         Delay_DS(20);

38. }

39.

40. /******************************************************************************/

41. unsigned char ReadOneChar(void)//读一个字节

42. {

43.         unsigned char i=0;

44.         unsigned char dat = 0;

45.         for (i=8;i>0;i--)

46.         {

47.                 DQ = 0; // 给脉冲信号

48.                 DQ=dat>>=1;

49.                 DQ = 1; // 给脉冲信号

50.                 if(DQ)

51.                 dat|=0x80;

52.                 Delay_DS(4);

53.         }

54.         return(dat);

55. }

56.

57. /******************************************************************************/

58. void WriteOneChar(unsigned char dat)//写一个字节

59. {

60.         unsigned char i=0;

61.         for (i=8; i>0; i--)

62.         {

63.                 DQ = 0;

64.                 DQ = dat&0x01;

65.                 Delay_DS(5);

66.                 DQ = 1;

67.                 dat>>=1;

68.         }

69. }

70. /******************************************************************************/

71. unsigned int ReadTemperature(void)//读取温度

72. {

73.     unsigned char a=0;

74.     unsigned char b=0;

75.     unsigned int t=0;

76.     float tt=0;

77.     Init_DS18B20();

78.         WriteOneChar(0xCC); // 跳过读序号列号的操作

79.         WriteOneChar(0x44); // 启动温度转换

80.         Init_DS18B20();

81.         WriteOneChar(0xCC); //跳过读序号列号的操作

82.         WriteOneChar(0xBE); //读取温度寄存器

83.         a=ReadOneChar();    //读低8位

84.         b=ReadOneChar();    //读高8位

85.

86. //        t = ((a&0xf0)>>4) | ((b&0x07)<<4);

87. /*        t=b;

88.     t<<=8;

89.     t=t|a;

90.     tt=t*0.0625;

91.     t= tt*10+0.5; //放大10倍输出并四舍五入*/

92.

93.         t=b;

94.         t <<= 8;

95.         t = t | a;         //将LSB和MSB整合成为一个16位的整数

96.         //首先通过温度数据的高5位判断采用结果是正温度还是负温度

97.         if((t & 0xf800) == 0x0000)    //正温度的处理办法

98.         {

99.                 t >>= 4;         //取出温度结果的整数部分

100.                 t = t*10;    //放大10倍，然后加上小数部分

101.                 t = t + (a&0x0f)*0.625;        //保留1位小数

102.                 f=0;

103.         }

104.         else if((t & 0xf800)== 0xf800)        //负温度的处理办法

105.         {

106.                 t=~t+1;           //负数补码运算，取反之后+1

107.                 t >>= 4;         //取出温度结果的整数部分

108.                 t = t*10;    //放大10倍，然后加上小数部分

109.                 t = t + (a&0x0f)*0.625;

110.                 f=1;

111.

112.         }

113.     return t;

114.         return f;

115. }

116.

117. void main()

118. {

119.         uchar n,m=0;

120.         int i;

121.         int alarm=0;

122.         lcd_init();

123.         lcd_wcom(0x80);   //显示地址设为80H（即00H，）上排第一位

124.         for(m=0;m<3;m++)     //将table[]中的数据依次写入1602显示

125.         {

126.                 lcd_wdat(str1[m]);

127.                 delay(200);

128.         }

129.         lcd_wcom(0x80+0x40); //重新设定显示地址为0xc4,即下排第5位

130.

131.         for(n=0;n<8;n++)   //将table1[]中的数据依次写入1602显示

132.         {

133.                 lcd_wdat(str2[n]);

134.                 delay(200);

135.         }

136.

137.

138. while(1)

139. {

140.

141.         i=ReadTemperature(); /*读取当前温度*/

142.         if(f==0)

143.         {

144.         lcd_wcom(0x80+0x05); //第一行显示当前温度

145.         lcd_wdat(digit[i/1000]);

146.         lcd_wdat(digit[i/100%10]);

147.         lcd_wdat(digit[i%100/10]);

148.         lcd_wdat('.');

149.         lcd_wdat(digit[i%10]);

150.         lcd_wdat(Cent[0]);

151.         lcd_wdat(Cent[1]);

152.

153.         lcd_wcom(0x80+0x49);  //第二行显示报警值

154.         lcd_wdat(digit[alarm/10]);

155.         lcd_wdat(digit[alarm%10]);

156.         lcd_wdat(Cent[0]);

157.         lcd_wdat(Cent[1]);

158.         }

159.         else if(f==1)

160.         {

161.         lcd_wcom(0x80+0x05); //第一行显示当前温度

162.         lcd_wdat('-');

163.         lcd_wdat(digit[i/1000]);

164.         lcd_wdat(digit[i/100%10]);

165.         lcd_wdat(digit[i%100/10]);

166.         lcd_wdat('.');

167.         lcd_wdat(digit[i%10]);

168.         lcd_wdat(Cent[0]);

169.         lcd_wdat(Cent[1]);

170.

171.         lcd_wcom(0x80+0x49);  //第二行显示报警值

172.         lcd_wdat(digit[alarm/10]);

173.         lcd_wdat(digit[alarm%10]);

174.         lcd_wdat(Cent[0]);

175.         lcd_wdat(Cent[1]);

176.         }

177.

178.         if(key_up==0)   //报警值增加

179.         {

180.                 delay(10);

181.                 if(key_up==0)

182.                 {

183.                         while(key_up==0);

184.                         alarm++;

185.                 }

186.         }

187.                 if(key_down==0)         //报警值减少

188.         {

189.                 delay(10);

190.                 if(key_down==0)

191.                 {

192.                         while(key_down==0);

193.                         if(alarm>0)

194.                         {

195.                         alarm--;

196.                         }

197.                         else

198.                         alarm=0;

199.                 }

200.         }

201.

202.         if(f==0&&i/10>alarm)        //超过报警值，报警灯亮

203.         {

204.                 led=0;

205.         }

206.         else if(f==1||i/10<alarm)

207.         {

208.         led=1;

209.         }

210.

211. }

212. }
