标题: STC8H8K64U-45MHz-LQFP48转STC89C52RC仿真核心板SCH原理图 [打印本页]

作者: STC庄伟 时间: 2022-5-12 11:13

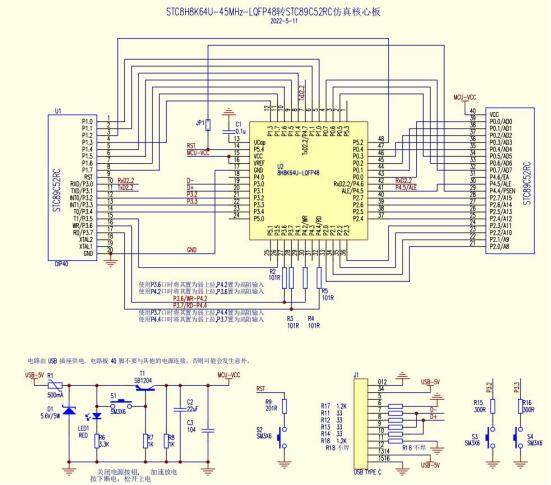

标题: STC8H8K64U-45MHz-LQFP48转STC89C52RC仿真核心板SCH原理图

51开发板+STC32G12K128转接板=STC32G12K128开发板

STC32G12K128 32位除，16位除，端口的位操作， 2组 CAN 就值RMB5, 其他白送，USB, FLASH 128K, SRAM 12K, 32位 8051, 高精准12位ADC, DMA 支持(TFT彩屏, ADC, 4组串口, SPI, I2C )

1：原P30 P31用做USB了，将另一组串口（P46 P47）给到原串口底板；

2：P1.2 用 P5.2 取代；

3： PSEN 要时钟的用 P5.4/MCLKO 取代

几十万普中学习板，郭天祥学习板，太多，STC8H8K64U, STC32G12K128 可以出手抢救了

STC8H8K64U-45MHz-LQFP48转STC89C52RC仿真核心板LED-SCH (1).pdf

126.74 KB, 下载次数: 17, 下载积分: 黑币 -5

作者: lzzasd 时间: 2022-5-13 00:49
最近在画STC8H8K64U-LQFP64的核心板对比了下STC32G12K128-LQFP64的引脚定义是一样的到时候可以共用核心板可以把STC32也学习了

作者: kmsj 时间: 2022-5-15 13:27
感谢贵公司的推荐！贵公司大部分不同管脚贴片转DIP的转换板早已画好，也只是8脚和20脚的贴片转DIP的转换板打了样。

以前就用STC8G2K64S2这个48脚贴片转DIP的转换板画了一半，感觉有44脚贴片转DIP的转换板,48脚觉得意义不是很大，就没有画下去。下载了贵公司STC8H8K64U-45MHz-LQFP48转STC89C52RC仿真核心板SCH原理图之后，经过核对，STC8H8K64U和STC8G2K64S2，仅仅是P1.2-P1.6管脚有差异，其它管脚基本相同，无论是STC8H8K64U和STC8G2K64S2，即使以后要继续画转换板，我都不可能转STC89C52RC，我知道STC89C52RC和传统的89C51单片机管脚相同，现在绝大多数单片机学习板就是以传统的89C51单片机设计出来的，而我学单片机从来就没有用过别人设计的学习板，只用过自己画的简易核心板。我最关心的是仿真，贵公司介绍用stc-isp-v6.89C制作的仿真芯片，在仿真方面的确有很大改进，以后需要再继续画48脚的转换板了。

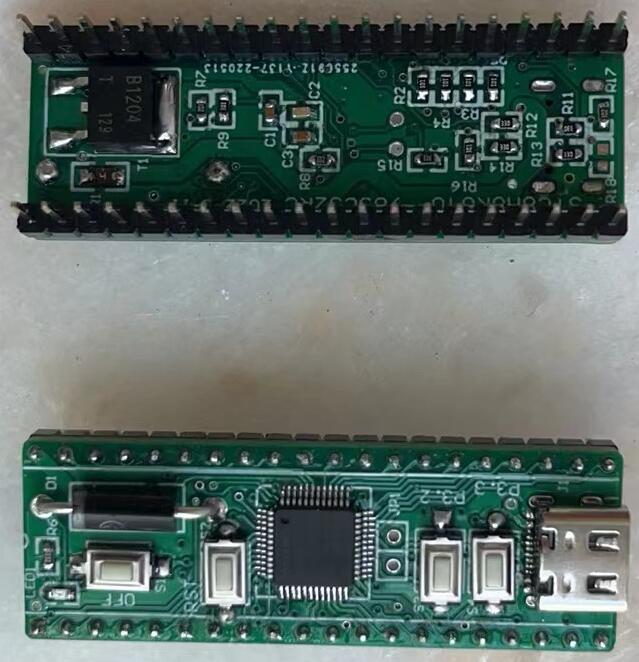

作者: STC庄伟 时间: 2022-5-18 09:42
