CC2530相关底板核心板电路原理图,PCB文件

查看数: 8955 | 评论数: 5 | 收藏 4

关灯 | 提示：支持键盘翻页<-左右->

955

发布时间: 2017-11-30 20:05

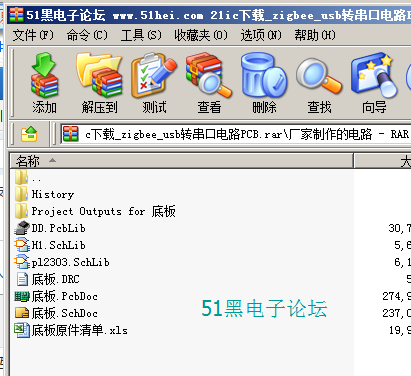

CC2530相关底板核心板电路原理图，PCB。。。望大家相互学习 Altium Designer画的原理图和PCB图如下：(51hei附件中可下载工程文件)

ID:898311 发表于 2021-5-23 19:36

串口模块在哪啊？

ID:685862 发表于 2020-1-13 22:37

大哥，你这是2330不是2530，2530是40脚呀

ID:603683 发表于 2019-8-25 21:54

不错，值得参考

ID:164146 发表于 2019-4-9 15:41

你的底板电路图中，为什么最顶端的引脚与VCC接在一起了？不是该接3.3V吗？

ID:307583 发表于 2018-4-13 20:50

你好，我想问一下你的2530底板（有Pcb图的那个）是在哪家淘宝店买的
