CH340 USB转TTL线刷小板PCB源文件和电路原理图

查看数: 6870 | 评论数: 5 | 收藏 8

关灯 | 提示：支持键盘翻页<-左右->

帖子模式

方00方

发布时间: 2018-5-28 10:07

正文摘要:

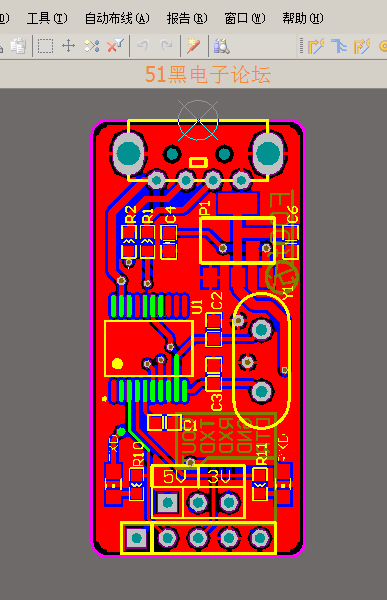

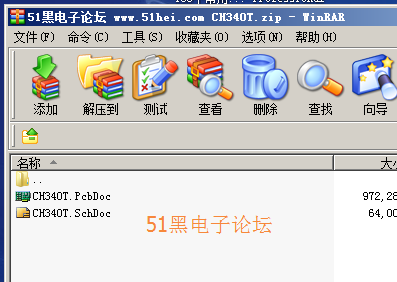

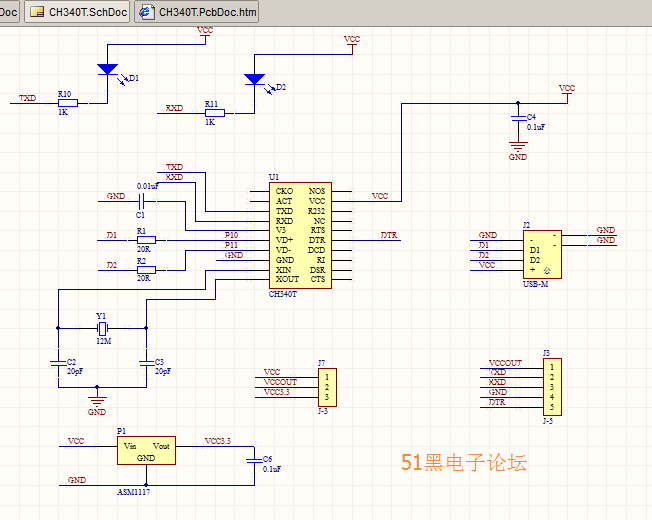

Altium Designer画的CH340 USB转TTL线刷小板原理图和PCB图如下：(51hei附件中可下载工程文件)

ID:115923 发表于 2021-10-22 15:33

CH340G 的V3 脚, 是其内部 LDO,  5V转3.3V的,  也就是这个V3 脚, 是可以输出 3V3 100mA.
那么就不需要ASM117-3.3这个芯片啊,

5v的单片机用  USB的5V
3V3的单片机用  CH340G的 V3脚输出的 3.3V就可以啊,

何必多此一举 , 加一个 ASM1117-3.3呢 ????

ID:354740 发表于 2018-6-19 22:52

很好的，没积分，能发我一分吗？1781170800@qq.com

ID:117558 发表于 2018-6-18 19:14

谢谢大佬

ID:350356 发表于 2018-6-17 16:44

谢谢大佬

ID:350356 发表于 2018-6-17 16:43

感觉很不错
