请问AD9854这个DDS芯片的评估版里IOUTB为什么串联了一个24欧姆电阻到地？

查看数: 3550 | 评论数: 6 | 收藏 0

关灯 | 提示：支持键盘翻页<-左右->

发布时间: 2020-12-28 16:15

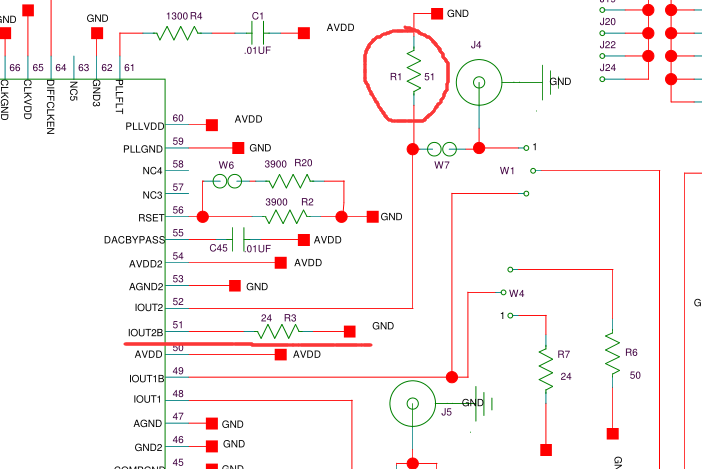

这段时间再研究AD9854芯片，发现他的输出是电流输出，在其官方给出的评估版中，IOUT输出是并联了一个51Ω的电阻到地的，然后他的IOUTB是串联了一个24Ω的电阻到地，这一点我不知道该怎么理解，还有一个就是他输出并 ...

ID:869526 发表于 2020-12-29 14:46

cheney03 发表于 2020-12-29 11:30
上面说错了，电阻接地是下拉的作用，抑制反射波干扰

就是IOUT接50欧姆到地是为了形成50欧姆的特性阻抗，以边和后级电路形成匹配是吗？那么IOUTB为什么串联了一个24欧姆的电阻到地呢？这个我不太明白，谢谢

ID:743654 发表于 2020-12-29 11:30

上面说错了，电阻接地是下拉的作用，抑制反射波干扰

ID:743654 发表于 2020-12-29 11:18

应该是内部没有阻抗匹配，需要外部匹配，起到上拉的作用

ID:743654 发表于 2020-12-29 11:15

差分输出的话加电阻会不会是匹配通信线的特性阻抗,防止信号反射,提高信号质量，防干扰的作用？

ID:869526 发表于 2020-12-29 09:42

cheney03 发表于 2020-12-29 08:43

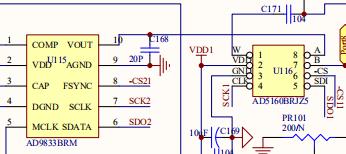

我不清楚你这边的作用是什么，我用的是AD9833，输出端接数字电位计可以调节波形幅值

谢谢你的回答，但是我这个9854是差分输出，和您这个还不太一样

ID:743654 发表于 2020-12-29 08:43

我不清楚你这边的作用是什么，我用的是AD9833，输出端接数字电位计可以调节波形幅值
