NE555函数信号发生器DIY资料原理图与PCB文件

查看数: 3702 | 评论数: 3 | 收藏 2

关灯 | 提示：支持键盘翻页<-左右->

发布时间: 2021-10-22 11:02

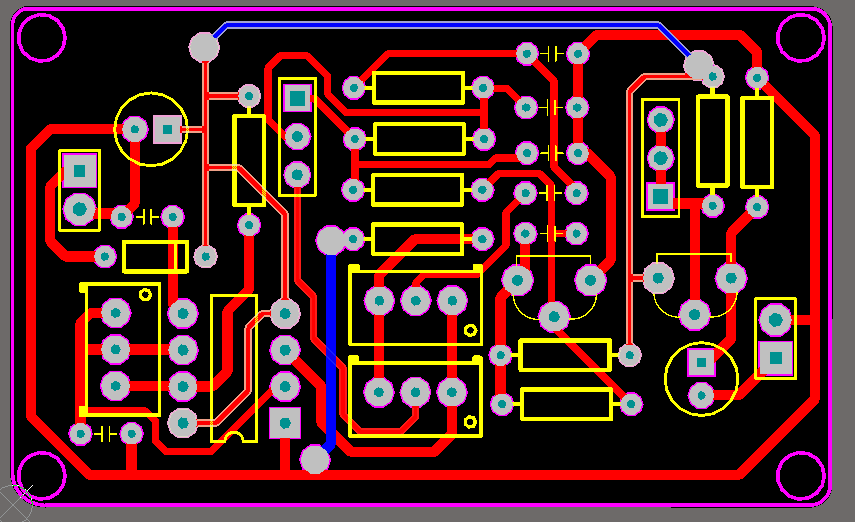

分享一个小DIY,覆铜板制作即可 Altium Designer画的原理图和PCB图如下：(51hei附件中可下载工程文件)

ID:447463 发表于 2021-12-13 17:53

这个好玩儿

ID:973837 发表于 2021-10-24 16:11

同时输出正弦波和方波吗

ID:491875 发表于 2021-10-22 19:17

不错，原理图和PCB齐全，非常适合仿制。
