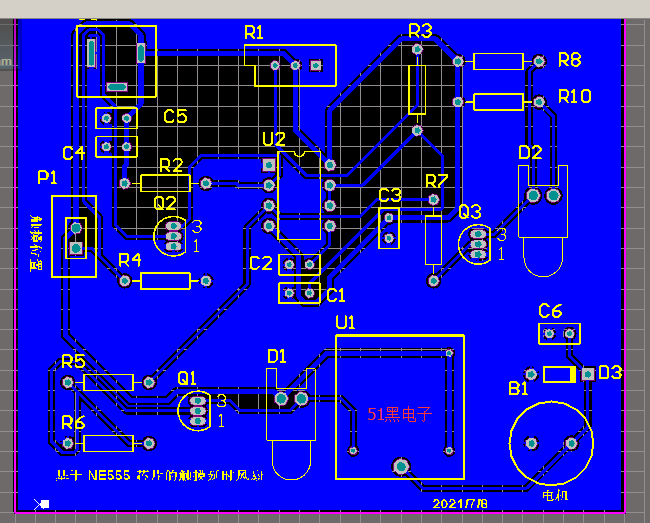

基于NE555的触摸延时风扇Proteus仿真原理图与PCB文件

查看数: 4573 | 评论数: 3 | 收藏 0

关灯 | 提示：支持键盘翻页<-左右->

发布时间: 2022-6-27 22:05

用 555 定时器芯片和模、数电知识设计一个波形发生器。实现如下功能： 1、利用 555 定时器搭建一个触摸感应的单稳态电路； 2、可利用可调电阻调节设定风扇转动的延时时间； 3、利用继电器控制风扇电机转动。 ...

ID:491875 发表于 2022-7-2 20:20

C005的另外一个优势就是不需要延时电容。只需要一只电阻（或者电位器）配合2个编程端口（8*，64*）就可以获得（8倍；64倍，8*64倍）基础延时时间。


ID:491875 发表于 2022-7-2 20:12

555的延时时间有限，C005的延时时间可以很长。而且电路简单一些。可以调节电位器或者2个设置端来设置延时时间。

ID:262 发表于 2022-7-1 02:40

好资料，51黑有你更精彩!!!
