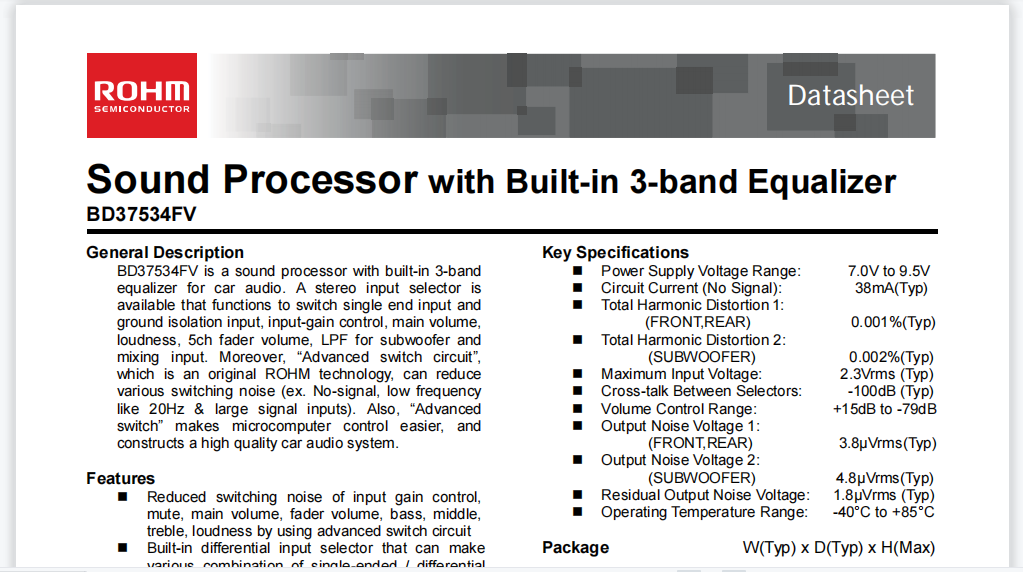

BD37534FV这个芯片寄存器的操作顺序是什么啊?附PDF资料数据手册下载

查看数: 1502 | 评论数: 1 | 收藏 0

关灯 | 提示：支持键盘翻页<-左右->

发布时间: 2022-11-12 11:13

BD37534FV用单片机模拟I2C通信，写数据到寄存器，用逻辑分析仪分析发现有应答位，地址是80H，但是当读取写入寄存器的值时发现不是写入的值，与写入的值不等，写入失败，猜想可能是操作顺序不对，但是数据手册反复看 ...

ID:123289 发表于 2022-11-14 16:34

本帖最后由 yzwzfyz 于 2022-11-15 08:27 编辑

1、先验证芯片电源正确。
2、用逻辑分析仪分析验证，SDA、SCL无误，提示：不要反了。
3、通讯逻辑应符合手册13页的图22\23。
你是如何知道不能通讯的呢？不发声吗？
4、提示：15脚会禁音。
