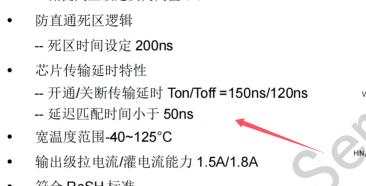

图片内容描述了一些电子元件或系统的技术特性，具体如下：

1. **防直通死区逻辑**：这是一种保护措施，用于防止在电路中出现直通现象，即电流直接从电源流向地，而不经过任何负载。这可能会导致电路损坏或效率降低。

2. **死区时间设定 200ns**：死区时间是指在开关电源或类似的电路中，为了避免开关器件同时导通而设置的一段无输出时间。200纳秒的死区时间是一个相对较短的设定，有助于提高电路的效率。

3. **片传输延时特性**：
   - **开通/关断传输延时 Ton/Toff=150ns/120ns**：这表示电路从接收到信号到开始导通（开通）的时间为150纳秒，而从停止导通到完全关断的时间为120纳秒。这些参数对于高速开关电路来说非常重要，因为它们影响着电路的响应速度和效率。
   - **延迟匹配时间小于50ns**：这是指电路中不同部分的信号传输延迟之间的差异。小于50纳秒的延迟匹配时间意味着电路中的信号同步性很好，这对于保持电路的稳定性和性能至关重要。

4. **宽温度范围-40~125°C**：这表示该元件或系统可以在-40摄氏度到125摄氏度的宽温度范围内正常工作，这使得它适用于各种环境条件。

5. **输出级拉电流/灌电流能力 1.5A/1.8A**：这是指输出级能够提供的最大电流，拉电流（sink current）是指输出端能够吸收的电流，而灌电流（source current）是指输出端能够提供的电流。1.5A和1.8A的电流能力表明该元件或系统能够驱动较大的负载。


要计算开关所需的时间转换成赫兹（Hz），我们需要知道开关的周期时间。赫兹是频率的单位，表示每秒内周期性事件发生的次数。如果我们知道开关的周期时间（即开关完成一个开-关周期所需的时间），我们可以使用以下公式来计算频率：

\[ \text{频率 (Hz)} = \frac{1}{\text{周期时间 (s)}} \]

在你提供的信息中，开关的开通/关断传输延时分别为150ns和120ns。为了得到一个完整的开关周期，我们需要将这两个时间相加：

\[ \text{周期时间} = \text{开通时间} + \text{关断时间} \]
\[ \text{周期时间} = 150\text{ns} + 120\text{ns} \]
\[ \text{周期时间} = 270\text{ns} \]

现在，我们将周期时间从纳秒（ns）转换为秒（s），因为频率的单位是赫兹（Hz），它是基于秒的：

\[ 1\text{ns} = 10^{-9}\text{s} \]
\[ 270\text{ns} = 270 \times 10^{-9}\text{s} \]

然后，我们使用频率公式计算开关频率：

\[ \text{频率 (Hz)} = \frac{1}{270 \times 10^{-9}\text{s}} \]
\[ \text{频率 (Hz)} = \frac{1}{2.7 \times 10^{-7}\text{s}} \]
\[ \text{频率 (Hz)} \approx 3.7 \times 10^6 \text{Hz} \]

所以，开关的频率大约是3.7 MHz。这个计算假设开关在每个周期内都完全打开和关闭，实际应用中可能会有所不同。

F=1/T，所以F=1/50NS=1/（5*10e－8）＝2*10e7HZ即20000000HZ，即20MHZ
