ziiyn 发表于 2025-8-6 13:52
我一开始没细看电路图照片， 用准双模式的时候信号会被R30~R33几个对地510欧电阻拉低了电平，造成波形不 ...

这个OLED虽然说是工作在3.3V，但拆除那三个电阻前，我确实也用STC的5V单片机驱动，I/O口设置为“推挽”的情况下，也是可以工作的。

ztzp 发表于 2025-8-5 23:14
手册肯定是看了的，一开始设置成了“准双向口”。

我一开始没细看电路图照片， 用准双模式的时候信号会被R30~R33几个对地510欧电阻拉低了电平，造成波形不正常，把那几个电阻拆了再用准双模式应该就正常了。按常理说那几个电阻应该设计成串联来兼容5v电平，结果却是并联到地。

ziiyn 发表于 2025-8-5 09:01
原因很简单，就是不看手册的问题。stc8和之后的stc32单片机默认端口上电为高阻状态，和以前的系列不一样

1. void main(void)

2. {

3.         P3M1 = 0x00;        //把P3.2~P3.5设置为“推挽输出”

4.         P3M0 = 0x3C;

5.

6. //        P3M1 = 0x00;        //把P3.2~P3.5设置为“准双向”

7. //        P3M0 = 0x00;

8.

9.         OLED_Init();                        //初始化OLED

10.

11. //        Line();

12.         while(1);

13. }

复制代码

当初I/O口设置成“准双向”，后来才改为“推挽”

ziiyn 发表于 2025-8-5 09:01
原因很简单，就是不看手册的问题。stc8和之后的stc32单片机默认端口上电为高阻状态，和以前的系列不一样

手册肯定是看了的，一开始设置成了“准双向口”。

原因很简单，就是不看手册的问题。stc8和之后的stc32单片机默认端口上电为高阻状态，和以前的系列不一样

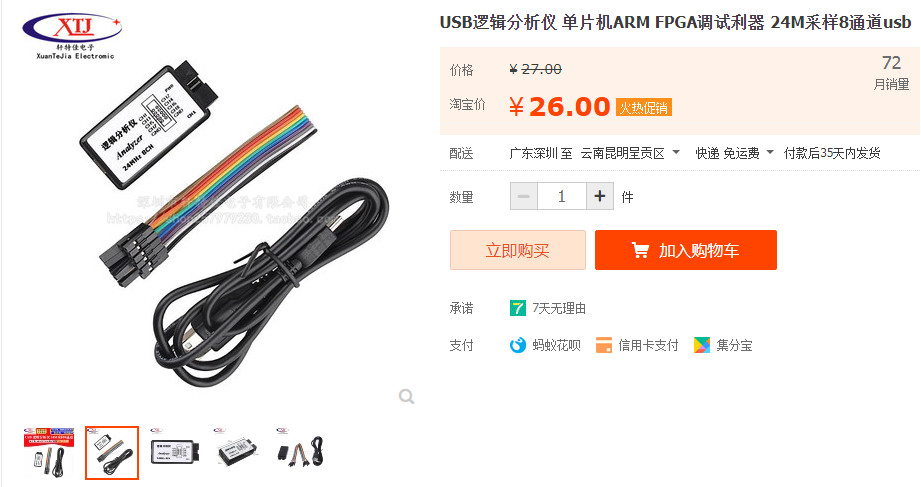

楼主和沙发板凳分析的都很到位。逻辑分析仪是开发常用的设备。在协议开发时非常有用。

双向驱动电流最大 500uA，，一个下拉电阻510欧，妥妥的给把信号干没了

看起来OLED屏的几个通信脚都串联了510欧电阻，原本是为了兼容5V电平，这里就造成了很大的影响。按理应该使用几十欧即可，所以过大就很难用常规准双向IO推动了。LZ可以考虑把那几个电平转换电阻换一下，估计会有惊喜。
