发布时间: 2026-3-9 11:12

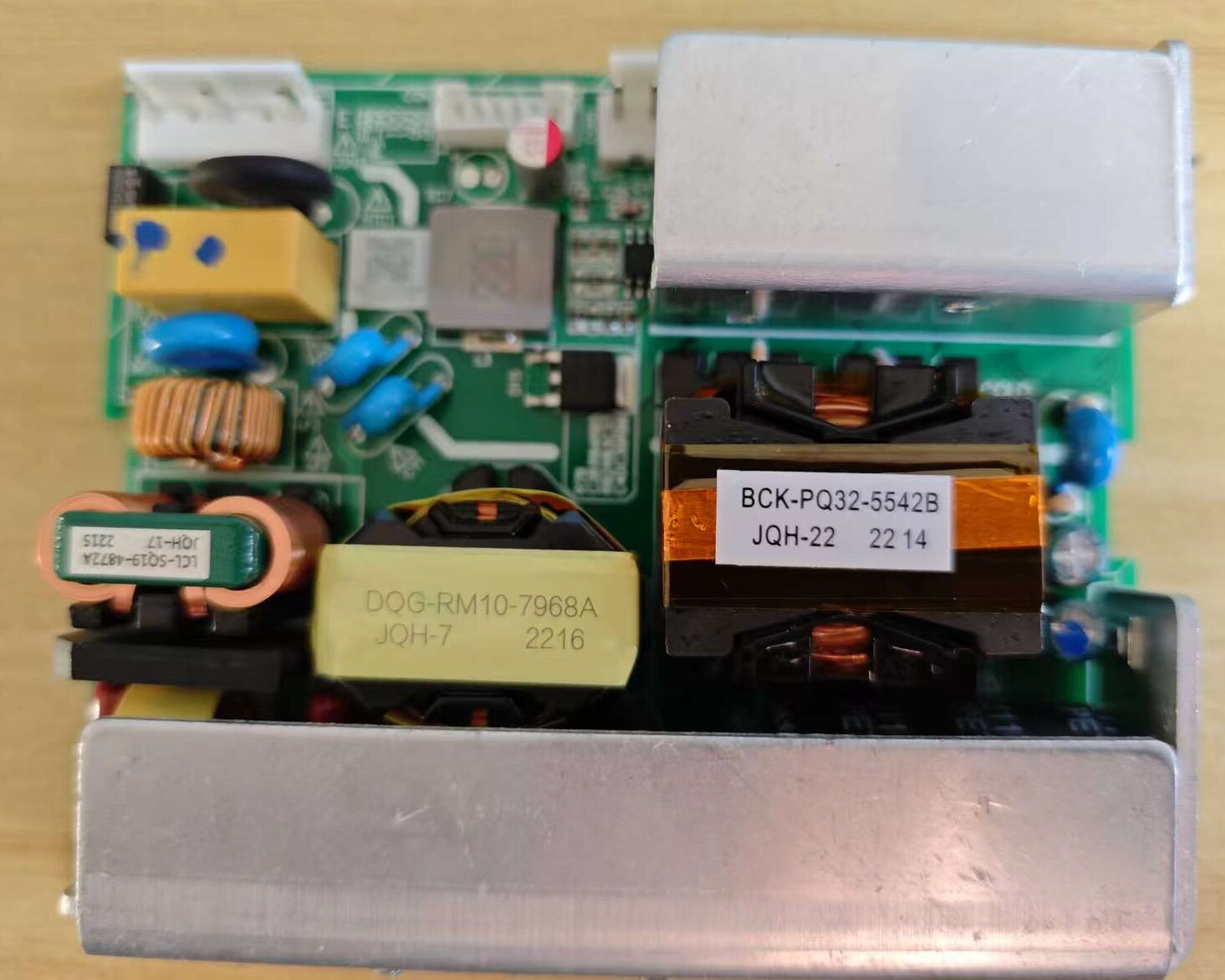

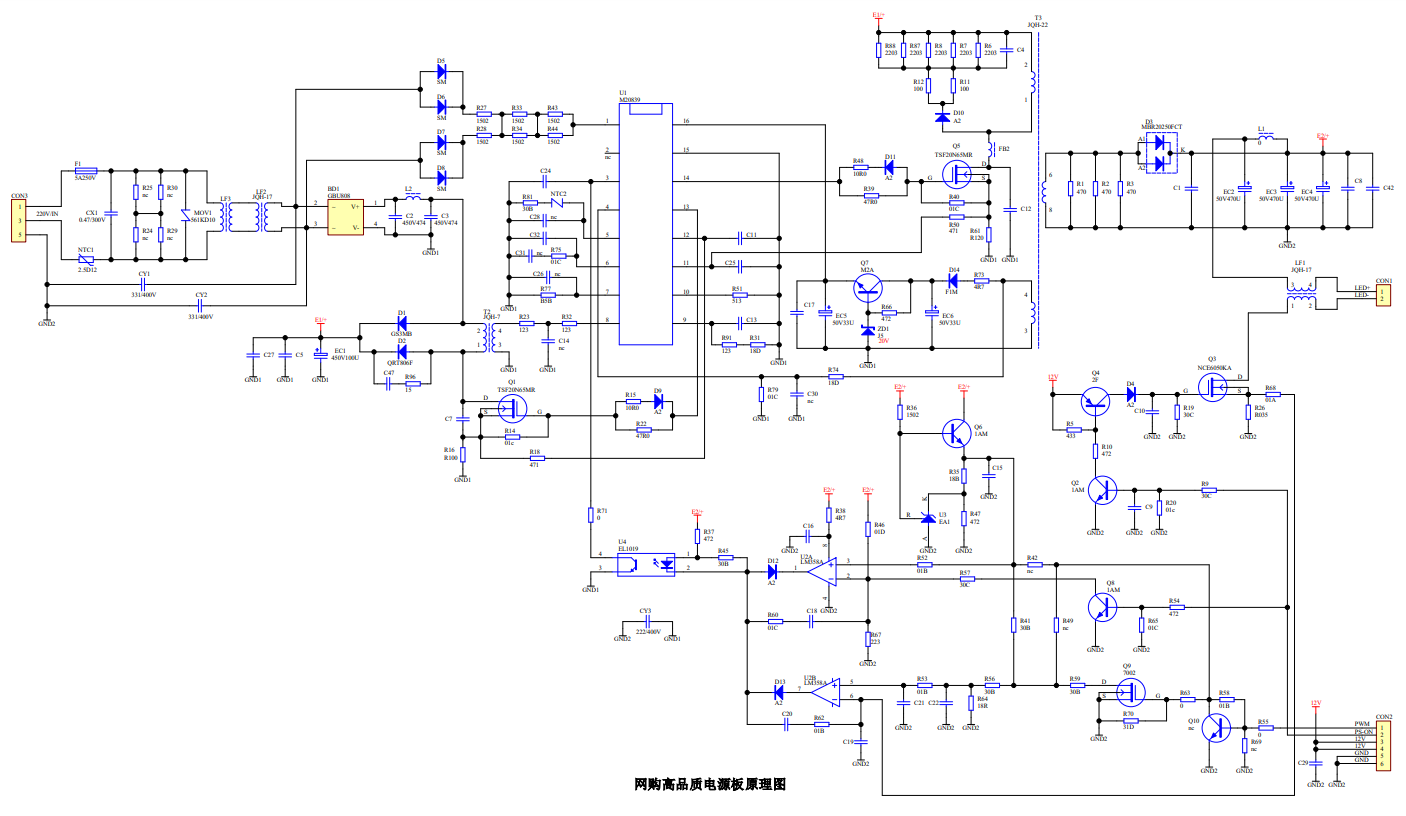

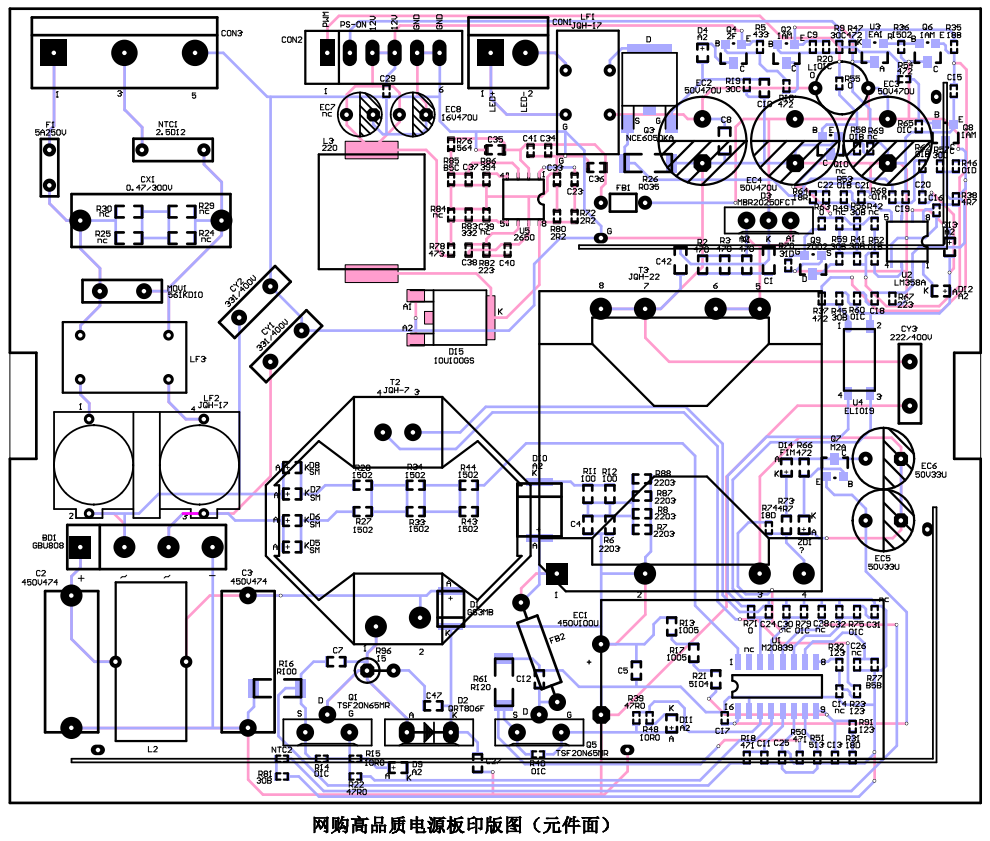

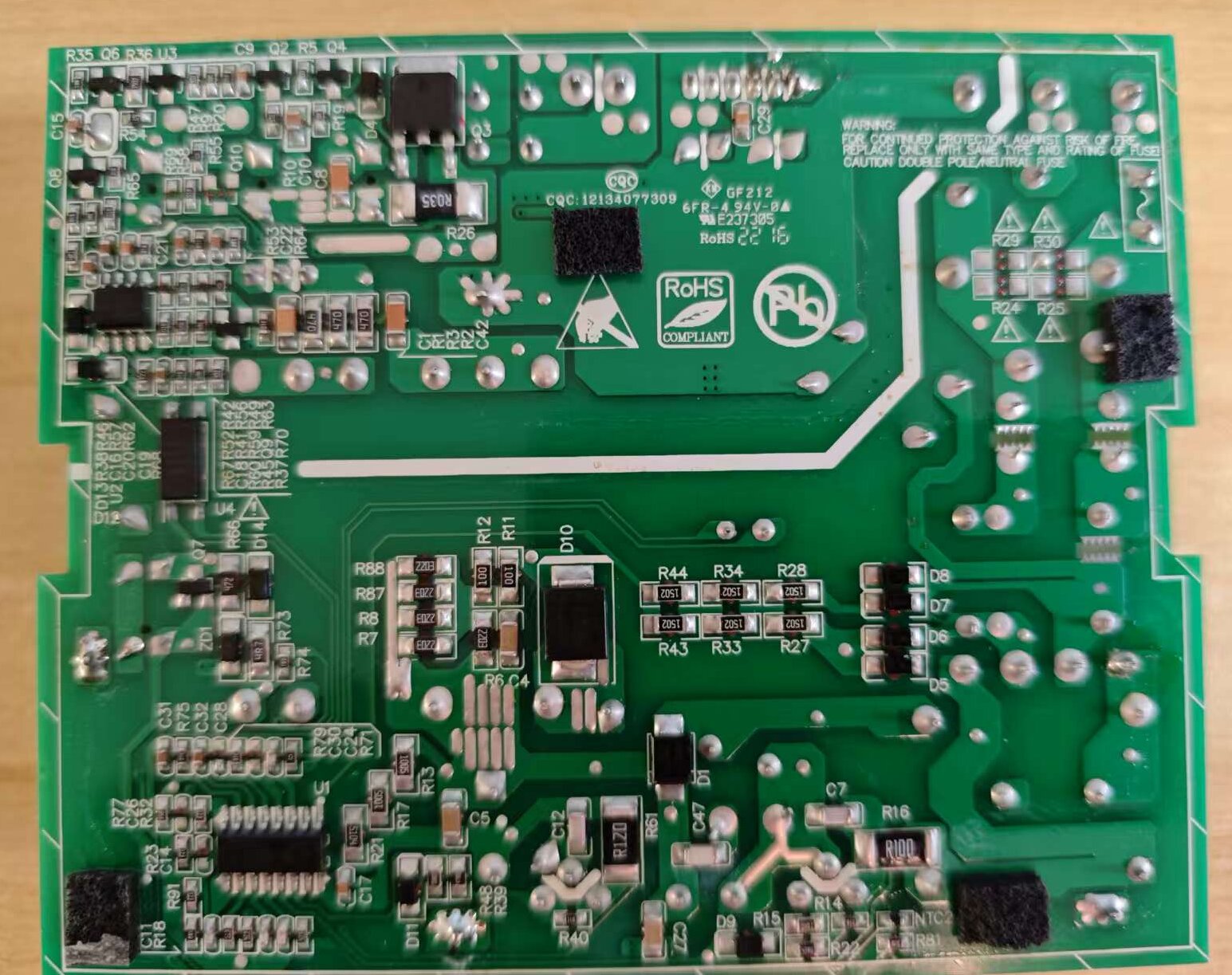

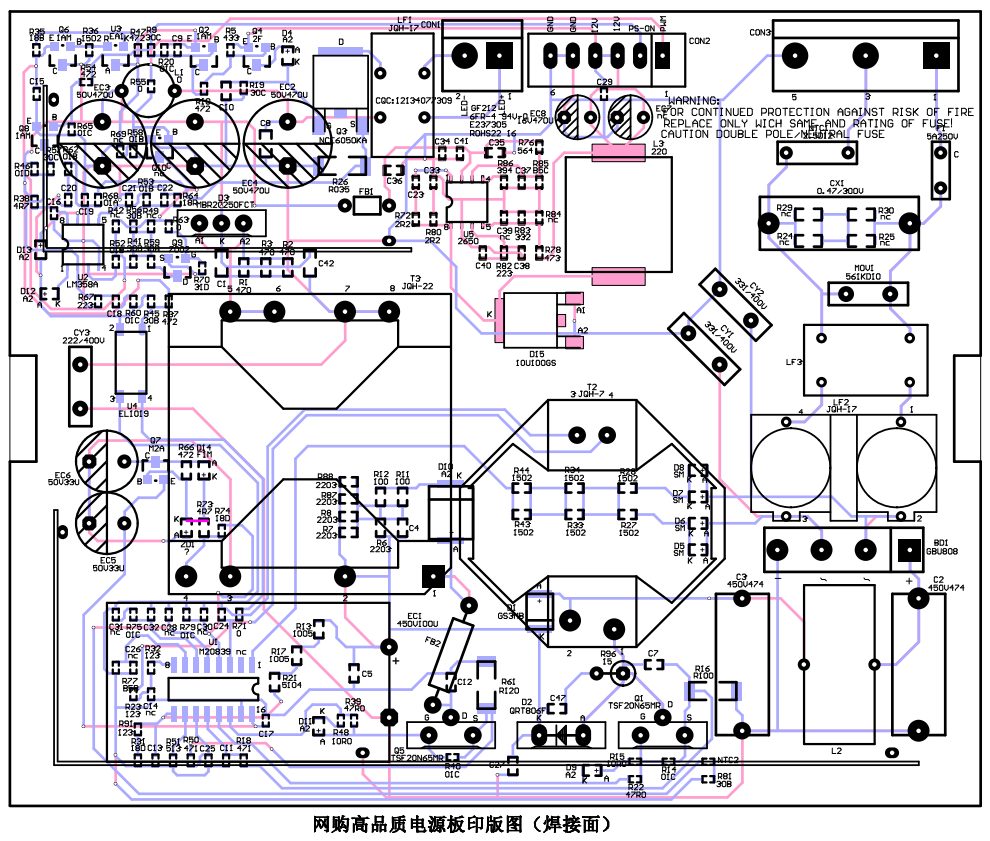

网购高品质电源板资料近期在网上购得一块“高品质电源板”，对其进行了整理。本资料用PROTER99SE绘制。整理的过程是：⒈按照原印制板实物绘制出印版图。⒉还原出原理图。⒊由原理图生成网络表，与印版图进行核对并 ...

ID:401521 发表于 2026-3-20 10:04

高手！绘制的漂亮。值得学习

ID:1167950 发表于 2026-3-14 09:06

与一般的“抄板”有区别，主要是一般的抄板，对于多层板需要进行打磨，是破坏性的。对于单层板和双层板虽无需打磨，但是一般只提供印制板不提供原理图。

ID:584814 发表于 2026-3-13 08:54

传说中的抄板

ID:253767 发表于 2026-3-11 06:17

谢谢分享！

ID:1107340 发表于 2026-3-10 20:54

好，值得学习

ID:16936 发表于 2026-3-10 15:15

不错，值得学习一下
