把 c脚和E脚对调就可以了 |
就是8550是PNP的8050是NPN的,只不过是高低电平反向 |
本帖最后由 whsbk 于 2016-9-18 17:05 编辑 yzwzfyz 发表于 2016-9-18 16:52 感谢建议,还不怎么会计算限流电阻,因为手里的LED的压降参数都没有。 图中的电路是简化的,实际上LED是还串有限流电阻的,红色LED用的是10K,黄色4.7K,绿色1K, 测的方法是自己搞个小电路用一个电位器串在LED上,根据亮度调整电位器,再用万用表量电位器的实际读数,取接近的阻值。 |
yzwzfyz 发表于 2016-9-18 16:54 感谢这么详细的回复,要一字字的梳理学习 |
其实用8550也是可以的,只是1不亮,0亮。计算方法与设计同,限流电阻计算同样是330. |
3.1、发光二极管接在C极:考虑三极管有30倍以上的放大倍数,输出1为标准3.6V TTL电平,三极管基极0.6V压降:(3.6-0.6)/Rb*30=10mA, Rb约为9K,楼主取10K,没有问题。 3.2、发光二极管接在E极:无需Rb,即Rb=0,注意:必须保证300的限流电阻也在E极与发光二极管串在一起,由于300限流电阻存在,使得Ic一定=10mA,Ib自然=10mA/30(在CPU能够提供电流的前提下[计算表明是OK能提供的]Vb会自动跟随:发光二极管+电阻+基极电压降的)。 |
2、发光二极管接在C极、E极都可以。 3、10K电阻选择对不对呢?Rb计算如下: |

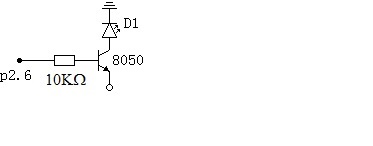

楼主的设计是的问题的: 1、流经发光二极管的电流不受控,有烧管子的风险!或亮度不受控。 改进:应与发光二极管串联一个限流电阻R=(电源电压[5v] - 三极管导通压降[0.2v] - 发光二极管压降[1.4v])/发光二极管发光电注[10mA]。R=340取标称值330。 |
两个脚对调一下就可以了 |
whsbk 发表于 2016-9-15 22:02 这样的接法是正确的,我一直是这样用的,不是电流方向一定要顺着箭头方向,只是这样的接法能够让它作为开关管用。 |
