LM393的原理图连接管脚问题

查看数: 4170 | 评论数: 3 | 收藏 0

关灯 | 提示：支持键盘翻页<-左右->

发布时间: 2017-1-9 10:17

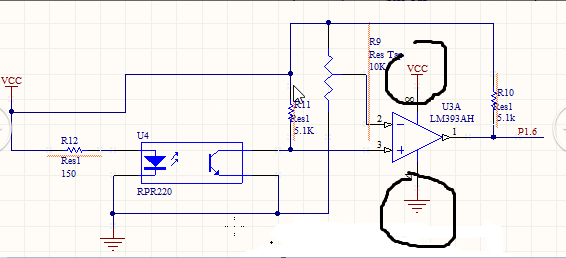

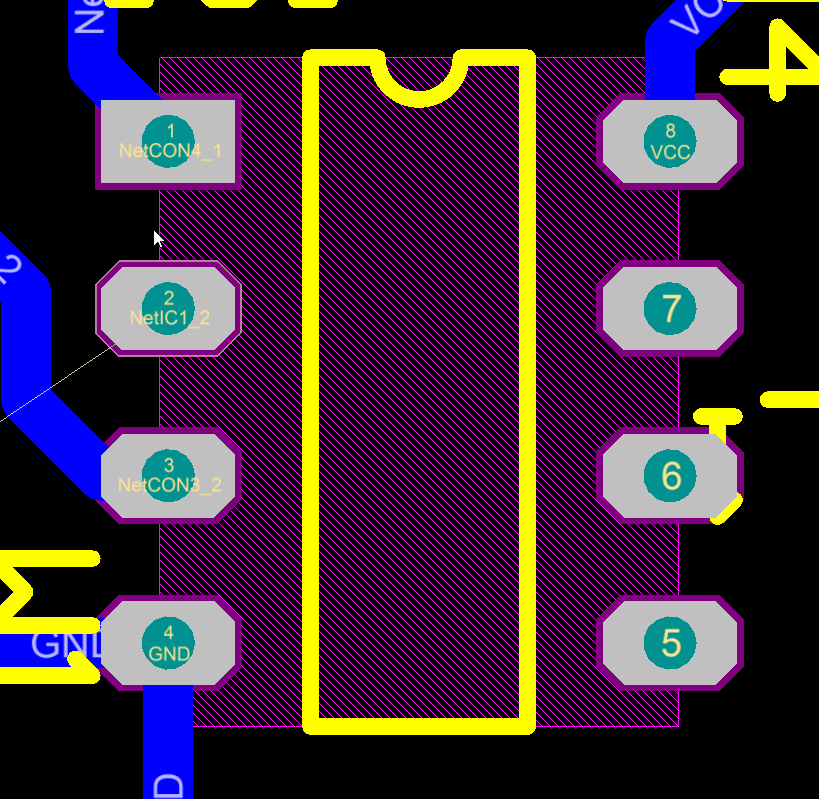

我搞不懂那个VCC 和 GND是哪个上哪个下，而且的我的pcb图有三个脚没有用上 (是做小车用的）

ID:158734 发表于 2017-1-12 18:02

缺口朝上右上角是VCC 左下脚是GND

ID:161477 发表于 2017-1-12 16:32

第8脚是电源VCC 、第4脚 GND，里面是有两个独立的放大器，共用VCC、GND

ID:149144 发表于 2017-1-10 09:56

VCC 是电源 +第8脚 GND就是 — 第4脚他是双路的 321 一组 567 是另一组。如果要求不高，不用的时候可以不焊。如果想处理一下，可以把 56 焊在一起然后接GND ,7 脚不焊
