altium designer画原理图

查看数: 3788 | 评论数: 8 | 收藏 0

关灯 | 提示：支持键盘翻页<-左右->

发布时间: 2017-2-19 15:44

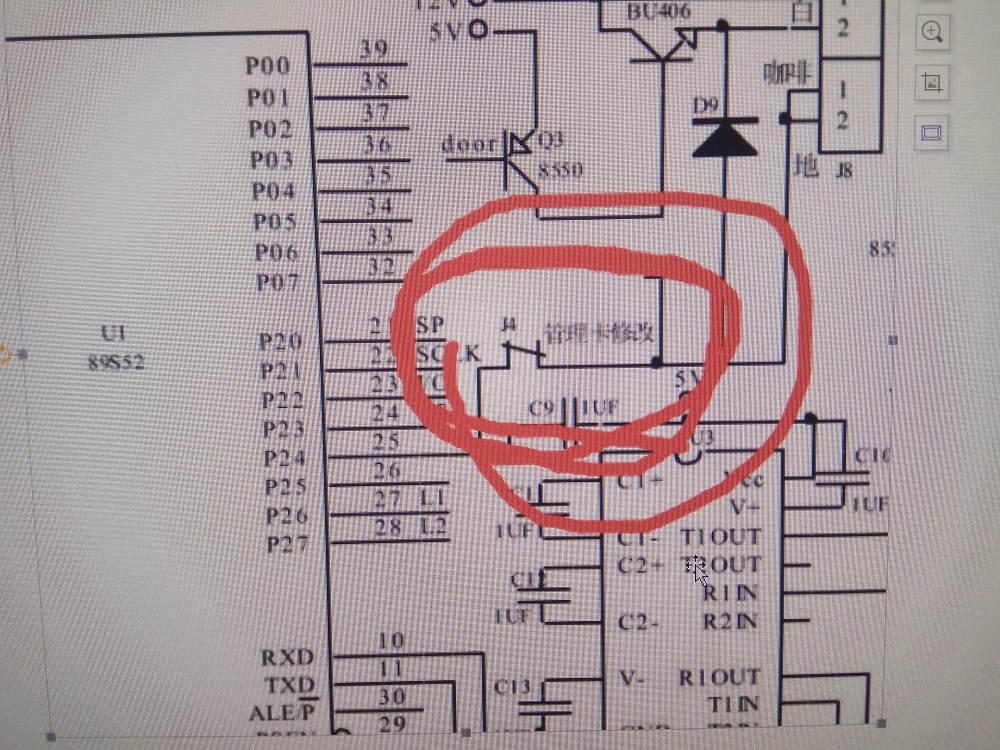

本帖最后由 gy2264458415 于 2017-2-19 17:00 编辑请问各位大侠，这个J4是什么啊？怎么画它啊？

ID:123289 发表于 2017-2-20 16:17

自己随意封装画一个就OK了。

ID:123289 发表于 2017-2-20 16:16

继电器触点或其它什么接点、开关。

ID:165554 发表于 2017-2-20 16:07

本小白就是用的AD画工程图，但这个元件见的真心不多。可能是和经验少有关。
建议你双击元件，看看在哪个库里，找到这个库，去找相同性能的元件，然后去查阅一下资料即可。

ID:159271 发表于 2017-2-19 23:22

学习一下，我也不懂

ID:156156 发表于 2017-2-19 20:50

npn 发表于 2017-2-19 17:45
j开头的一般大多数都是接线端子，那个看来像是短路帽，连接着P2.4。

哦哦！那这个在AD原理图上怎么画出来呢？还有它的封装是什么类型的啊？大侠如果知道的话还望告知小白啊

ID:57657 发表于 2017-2-19 17:45

j开头的一般大多数都是接线端子，那个看来像是短路帽，连接着P2.4。

ID:156156 发表于 2017-2-19 17:01

jselb1456 发表于 2017-2-19 16:57
没图没真相呢

大侠，再看一下，一开始没上传成功

ID:155120 发表于 2017-2-19 16:57

没图没真相呢
