555定时器实现触发器和记忆单元功能电路原理图与分析

查看数: 4909 | 评论数: 1 | 收藏 0

关灯 | 提示：支持键盘翻页<-左右->

发布时间: 2017-4-17 04:02

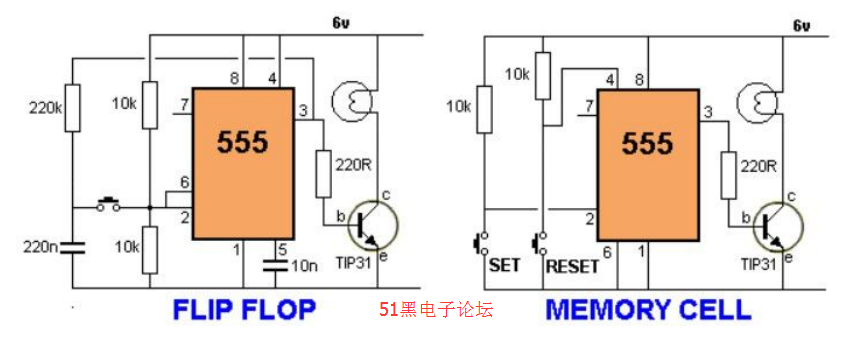

左边是用555定时器实现的触发器电路原理图，右边是ne555记忆单元功能. 当 3 脚输出为高，220n 电容通过 220K 电阻进行充电，电压上升到 6V。当 3 脚输出为低，220n 电容通过 220K 电阻放电，电压降到 0V。 ...
