51Hei单片机实验板出炉了

购买单片机实验板请联系我们：QQ：125739409  EMAIL: hkccd@163.com  手机：158,8668,4881

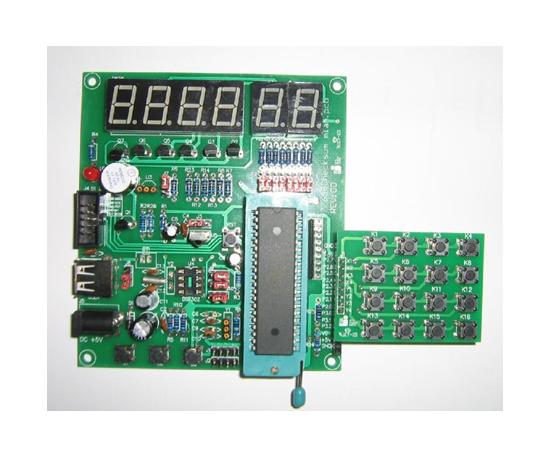

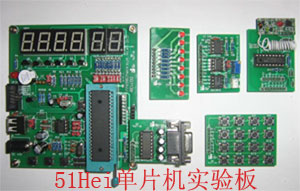

    51hei出品的单片机实验板点击看大图

一. 51Hei150B - 实验板功能模块介绍

1. 6 个数码管 (可做记数器、遥控码显示、频率计、电子钟等各种显示实验);

2. 3位独立按键 (可做按键扫描，中断，计数器);

3. 一体化红外接收头 (家电遥控器接收，解码);

4. 蜂鸣器声音输出(可以让单片机发声、唱歌，让单片机变成电子琴);

5. 1-Wire串行温度传感器（DS18B20）;

6. SPI串行实时时钟电路（DS1302）；

7. 16*2字符型液晶接口(1602液晶显示模块);

8. 并行51 ISP下载接口(ISP在线下载程序方便实用,不需要昂贵的编程器);

9. DG-LED插板--8个LED(可做闪灯，走马灯，各式花样灯);

10. 板上采用零拔插紧锁座;

11.板上有镀金座晶振可自由更换频率，适合各种需要

12.多种电源引入，外接5V电源有防接反功能，USB电源引入

13. DG-232插板--MAX232串口(串行RS232 和电脑通迅实验)

14. 4*4行列键盘 (四乘四矩阵键盘，完全独立分开)

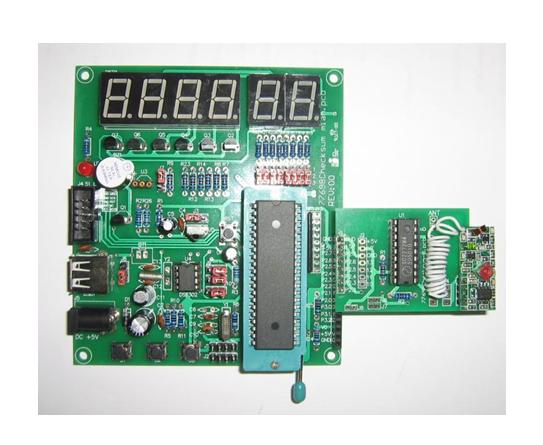

15. RF315-SC2272接收头(可做无线遥控开关控制)   需加 DG-2272 插板

16. 24C02  93C46 ADC0832-两路8位A/D转换 需加DG-24C02/93C46/0832 插板

17. 外加一个仿真监控芯片SST89E516RD就可在KEIL软件下在线硬件仿真，实现单步执行、断点执行、执 行到光标行……等等仿真功能,不需要昂贵的仿真器。

KEIL 51仿真环境。

☆ 支持汇编、C语言混合调试。

☆ 可单步、断点、全速运行调试程序；可参考变量、RAM变量。

☆ 32K（或64K） 程序仿真空间。

☆ 完全仿真 P0、P2 口。

☆ 仿真频率 6-40MHz 晶振可选，系统配置 11.0592 MHz 。

☆ 可以仿真标准的 89C51 ， 89C52 ，89C54，89C58等51内核的单片机。

☆ 仿真器占用T2定时器、UART口，用于执行仿真程序，用户不能使用

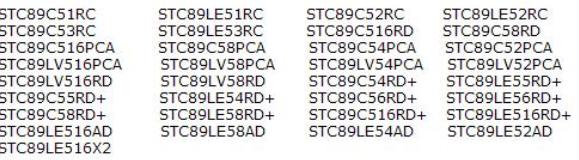

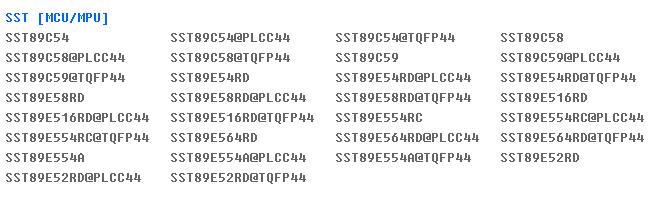

仿真器支持的器件列表如下：

（1）   主机一台；

（2）   USB取电线一条；

（3）   串口线一条；

（4）   DS1302时钟芯片1个；

（5）   11.0592M 晶振1个；

（6）   STC89C52

（7）   DG-LED插板；

（8）   DG-232插板；

（9） DG-KEY插板；

（10） 铜柱4个（已经安装到板子上或者没有安装）；

（11） 配套光盘一张(包括了本站所有配套汇编和C语言学习示例程序、内含下载软件、使用说明、开发板电路原理图、全套电路图、配套编软件、配套汇编和C语言编译软件、电子书教程、KeivuV2视频教程)；

三. 可选附件：

（1） DG-2272插板--RF315-SC2272接收头(可做无线遥控开关控制)--30元；

（2） DG-24C02/93C46/0832 插板 (24C02-I2C 总线接口 93C46-串行EEPROM   ADC0832-两路8位串行A/D转换)；--35元；

（3） 1602字符液晶显示模块：        25元/个；

（4） 4键无线摇控器:                     18元/个；

（5）  DS18B20温度检测芯片:        12元/个；

（6）  74HC164串口显示实验板:      35元/个

（7）  杜邦头连接线25CM 10PCS:   4元/包

（8）  DC 5V开关电源:                   15元/个

（9） 仿真监控芯片SST89E516RD:  30元/个

（10）51编程器(可烧录AT89C51/52/55单片机,串口烧录,烧写速度快,提供烧录软件): 40元/个

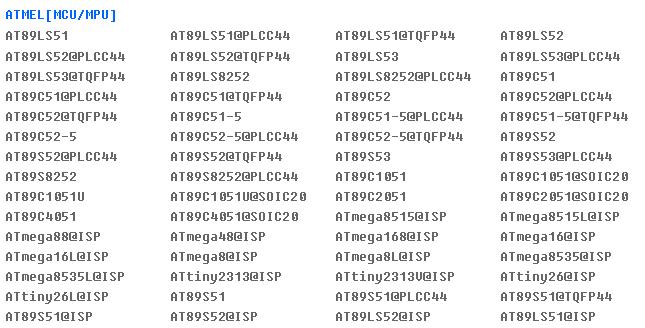

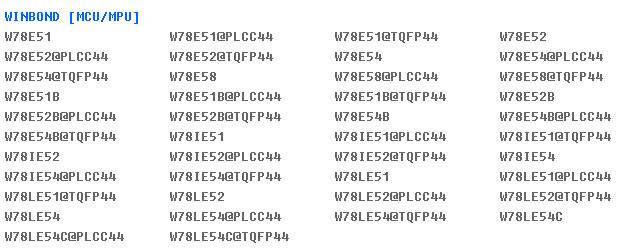

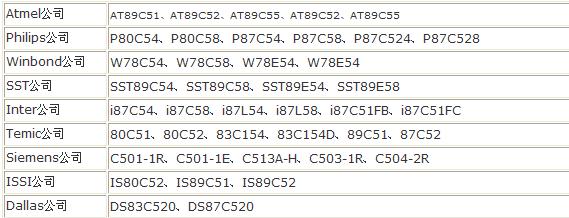

尾缀含“@ISP”表示ISP方式支持的器件型号

四.51Hei150B-51开发板主要元器件清单

　

标号	名称	功能说明
J1	电源 +5V 短接针
J2	电源GND 短接针
J3	摇控接收头信号口短接针
J4	51 ISP 下载线接口	51 ISP 下载线接口
J5	5V电源座	DC5V 电源输入端
J6	LCD 1602 接口插座	LCD 1602 座
J7	18B20温度检测口短接针	18B20温度检测口接 P3.0通过杜邦连接线可任意接哪个I/O口
J8	电源短接开关	开关5V电源
J9	DS1302  SCLK 口选择跳线	DS1302  SCLK  接  P3.0
J10	DS1302   I/ O  口选择跳线	DS1302  I /O    接  P3.1
J11	DS1302   RS T 口选择跳线	DS1302  RS T   接  P3.2
J12	LED数码管段位选择跳线	6个共阳LED数码管段位接P0，位选接P1.0—P1.4和P3.6
J13	P0口短接针	通过杜邦连接线可任意接到其他电路中
U1	AT89S51/52	51单片机
U2	PIC1803	一体化红外接收头
U3	DS18B20	1-Wire串行温度传感器
U4	DS1302	SPI串行实时时钟电路
USB1	USB 取电座	取电脑上的+5V电源
DISP1 A1 A2	LED数码管	6个共阳LED数码管段位接P0，位选接P1.0—P1.4和P3.6 (可做记数器、遥控码显示、频率计、电子钟等各种显示实验)
BZ1	蜂鸣器	BZ1接P3.7  (蜂鸣器声音输出(可以让单片机发声、唱歌，让单片机变成电子琴)
S1—S3	独立按键	S1接P3.3  S2接P3.4  S3接P3.5       (可做按键扫描，中断，计数器)
RST	复位按键	单片机手动复位

　

　



　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

常见问答：

1、还需要另外买编程器吗？

答：不需要另外购买编程器。不需另外购买编程板、烧录器，因为本板以配有ISP下载线完成了这些功能。本套已经配有一张光盘，串口线，USB线，10根双头连接线，不需要另外再购任何产品就可以学习、开发、实验单片机产品了。

2、能不能仿真？

答：这是初学者最关注的问题。因为初学者不懂，仿真实际上就是模拟运行，也相当于是做实验。仿真还分为软件仿真和硬件仿真，软件仿真这是每一家都有的，由于ATMEL芯片的10万次超长寿命和使用方便性，可以随时看到软件执行结果，因些硬件仿真的意义已经变得不大了.需要的朋友购买本板时再加30元，本站可以赠送一个含仿真监控程序的SST89E516RD,本板不作任何更改，就可以直接实现硬件仿真，实现单步执行、断点执行、执行到光标行……等等仿真功能，效果和别站百元以上的仿真完全相同

3、有没有DS18B20数字测温度接口？

答：这是非常可笑又可气的问题，当然有了，并且好多个。这实际上就是一个串行通信的应用，利用单片机的IO口和温度测试器件通信传输数据而已。本板上IO口也是可以独立用插座线连接的，当然可以接DS18B20了，不过，DS18B20基本上都是需要另外买的，要不然的话，买本板时加多12元，本站就可以赚送一只DS18B20。

4、有没有英文、汉字、点阵液晶显示模块接口？

答：这个问题和上面的问题有点相同，当然也有。接口是用来信号连接交换数据的，本板的插针是可以全部开放的，大家想要怎么连，就怎么连，这跟别站的某些高端的实验套件的某些功能是一模一样的，不存在别人能连接显示出特定的字符，本站的连接了就不显示。不过，液晶模块是需要大家另外买的，这些都属于标准配件，规格很多，价格十几元、几十元不等，次品往往只要几元钱以下，大家可以在任意地方购买。

5、有没有步进电机？

答：步进电机的确很多应用，但本板没有。不过，如果大家有这方面的需要，大家可以另外用万能板组装一个步进电机驱动板，然后用双头连接线和本板连接进行控制。另告诉大家一个最便宜的步进电机来源：报废的电脑软驱中就有一个步进电机。

6、学单片机难不难？ 答：又难又容易。难就是难入门，单片机对于不入门的人来说，是另一个天地。单片机实际上很简单，不论是测温度、还是电子钟、还是串行通信、还是液晶显示、还是步进电机等等，都是对数据（或者命令）的传输、处理。学会了单片机后，与其说单片机很难，例不如说培养一个人的逻辑思维能力难，用编程语言实现想象的功能难，而这些是最花时间最花精力的。

7、担心不发货？

答：凭我们51hei.com网站在单片机界的影响力和信誉绝对不可能发生,我们做网上生意讲的是一个诚信也不会为了一时的小利而不发货,我们网站还开通了论坛和10多个QQ技术群,如给了钱而不发货我们网站早就不能开下去了.

8、担心我们骗人？

答本站公布的产品和功能肯定是能真实的，如果不是无意的描述错误，或者出现明显的不符合的情况，我们是可以无条件接受退货。

购买实验板请联系我们：QQ：125739409  EMAIL: hkccd@163.com   手机：158,8668,4881

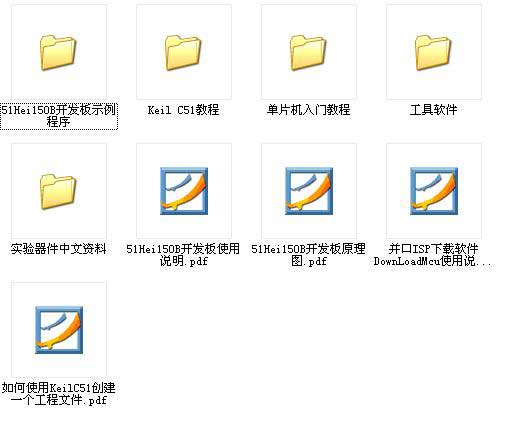

配套技术光盘资料:

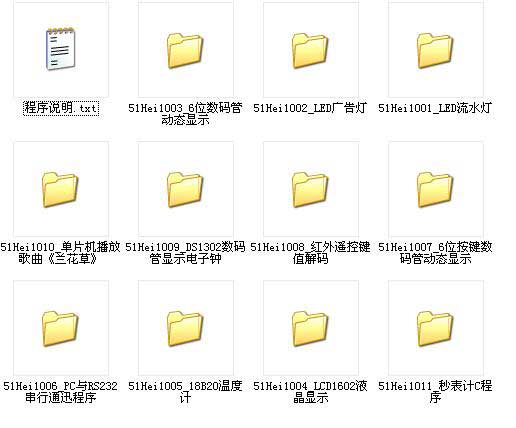

配套光盘开发板示例程序:

　

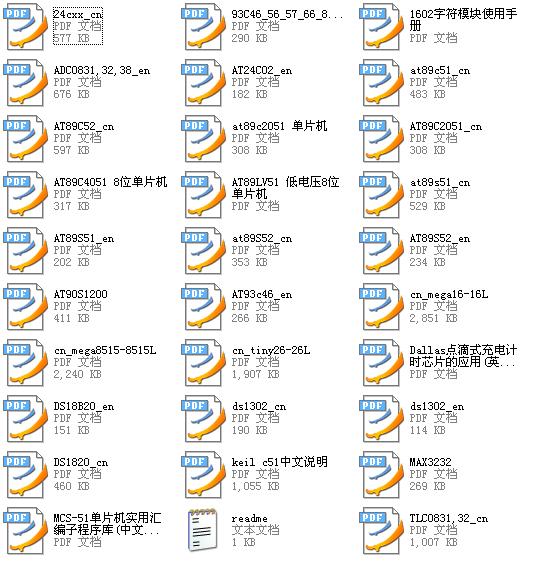

配套光盘实验器件中文资料:

配套光盘工具软件:

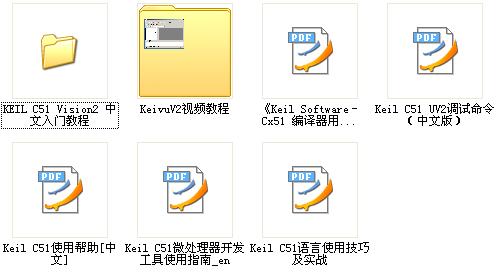

配套光盘Keil C51教程:

　



　

此并口ISP下载器可在SL ISP_V1.6.0.5(双龙 ISP下载软件)软件下,下载程序.

使用HC244芯片，带5V1过压保护，带防止误插到JTAG座时的目标板电源保护。　　

并口ISP有三种工作模式。正常情况下，大家不用作任何调整。我们设计时已经考虑好。

不过，如果你想做测试，可以打开外壳，作以下的调整：　　

J2 、J3同时短路时，为 Value Added Pack Dongle 工作模式（出厂缺省值）。

J2短路，J3断开时，为 STK300 或 AVR ISP Dongle 工作模式。

J2断开，JP3短路时，为 STK200 或旧版本的 Kanda ISP Dongle 工作模式。

本下载线缺省的工作模式为：Value Added Pack Dongle 。

购买实验板请联系我们：QQ：125739409  EMAIL: hkccd@163.com   手机：158,8668,4881


下载附件

2008-9-16 13:47 上传

[此贴子已经被作者于2008-11-28 0:08:10编辑过]
