基于单片机的电参数测试(电流电压阻容)protues仿真与源码

ID:299176 · 发表于 2018-3-29 22:24

这次设计的课题，智能电参数测试电路是基于单片机，控制外部器件进行操作的。利用protues软件进行局部电路的描绘。然后在使用Keil4软件针对protues仿真部分作出代码控制程序，经过编译，修改调试生成hex文件。最后再把.hex文件加载到protues中ATC80C52单片机芯片系统中，运行硬件仿真电路，做完局部仿真后。最后将部分电路进行模块化处理。最后整合在一块，通过外部中断切换显示各个模块测试的结果数据。

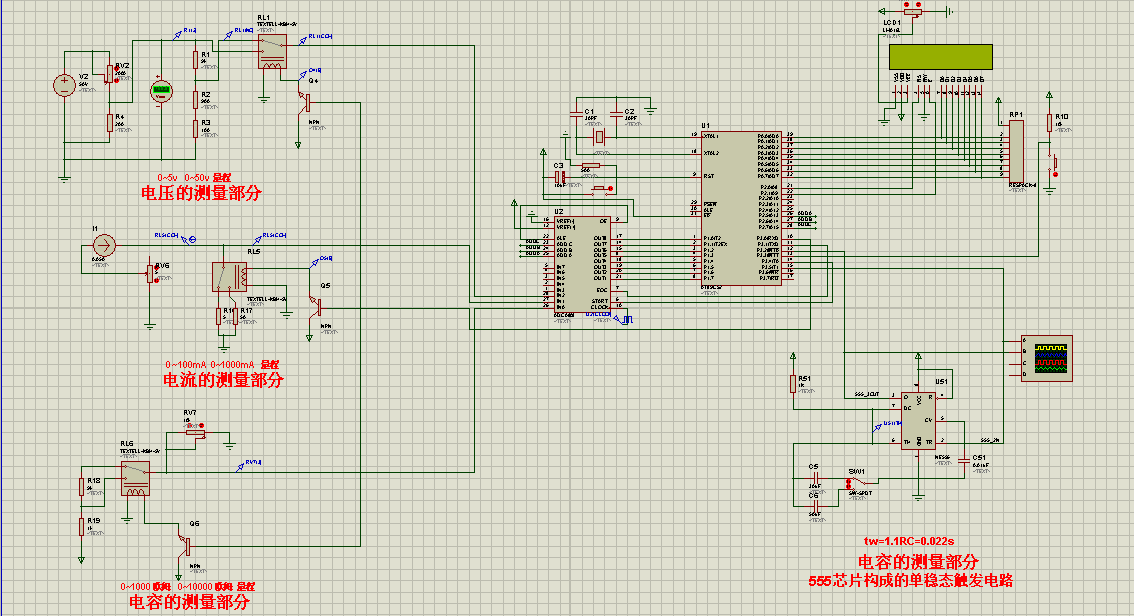

仿真原理图如下（proteus仿真工程文件可到本帖附件中下载）

电参数测试电路

ID:299176 · 发表于 2018-3-30 10:30

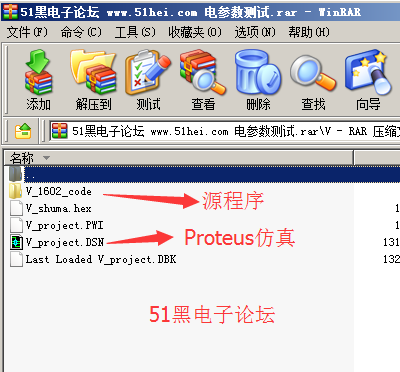

共享的是三个独立模块的代码加仿真需要整合版本的下方留言我会上传

ID:299176 · 发表于 2018-3-30 10:32

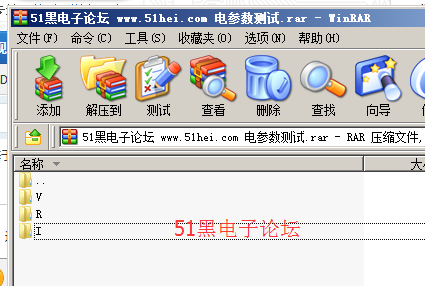

上传的是三个独立模块有需要的下方留言有整合的仿真及代码

ID:301972 · 发表于 2018-4-4 14:02

需要测阻容的程序及原理图

ID:297867 · 发表于 2018-4-6 18:51

我需要一个整合的

ID:7503 · 发表于 2018-4-10 15:50

我怎么下载不了呀，还扣了我15黑币

ID:311456 · 发表于 2018-4-19 12:52

楼主上传一下整合版的呗，还有请问一下如果测量交流电频率参数的话应该怎么设计电路呢

ID:685020 · 发表于 2020-3-8 17:12

51heiieh15 发表于 2018-3-30 10:32
上传的是三个独立模块有需要的下方留言有整合的仿真及代码

需要整合的

ID:647673 · 发表于 2020-5-2 15:35

51heiieh15 发表于 2018-3-30 10:30
共享的是三个独立模块的代码加仿真需要整合版本的下方留言我会上传

请问每个独立模块里有两个电路，分别是什么电路。下面是测量电路，上面那个是什么？
