十分有用的电源资料
1.1 开关电源概述
1.2 开关电源的分类
1.3 开关电源的主要技术指标
1.4 开关电源典型结构
1.5 开关电源技术要点
1.6 开关器件
1.7 开关电源中的整流电路
1.8 电源设备的评价与测量
1.1 开关电源概述
1.1.1 开关电源的工作原理
开关电源的工作原理可以用图1-1进行说明。图中输入的直流不稳定电压Ui经开关S加至输出端，S为受控开关，是一个受开关脉冲控制的开关调整管，若使开关S按要求改变导通或断开时间，就能把输入的直流电压Ui变成矩形脉冲电压。这个脉冲电压经滤波电路进行平滑滤波后就可得到稳定的直流输出电压Uo。

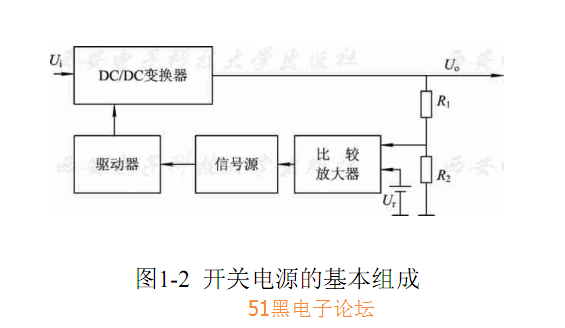

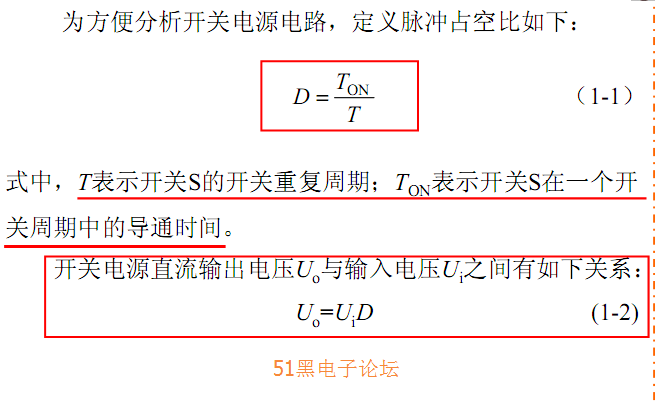

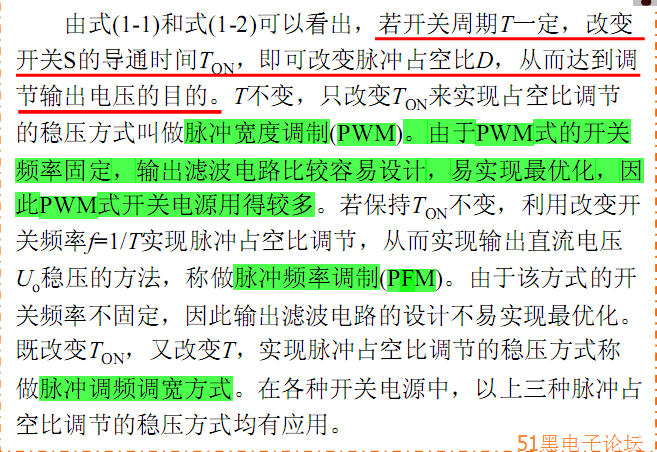

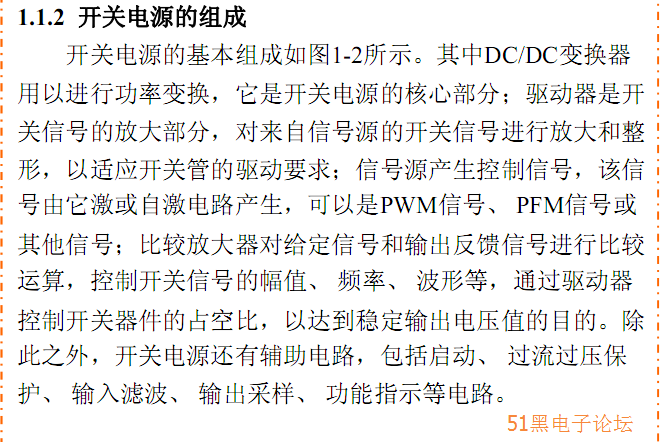

DC/DC变换器有多种电路形式，其中控制波形为方波的PWM变换器以及工作波形为准正弦波的谐振变换器应用较为普遍。
开关电源与线性电源相比，其输入的瞬态变换比较多地表现在输出端，在提高开关频率的同时，由于比较放大器的频率特性得到改善，开关电源的瞬态响应指标也能得到改善。开关电源的负载变换瞬态响应主要由输出端LC滤波器的特性决定，所以可以通过提高开关频率、降低输出滤波器LC的方法来改善瞬态响应特性。

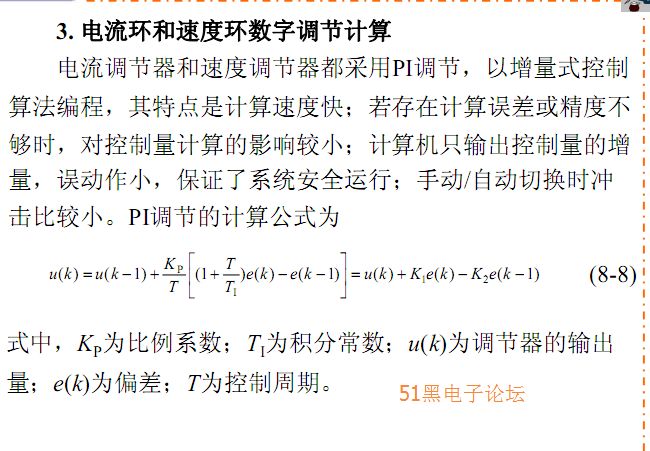

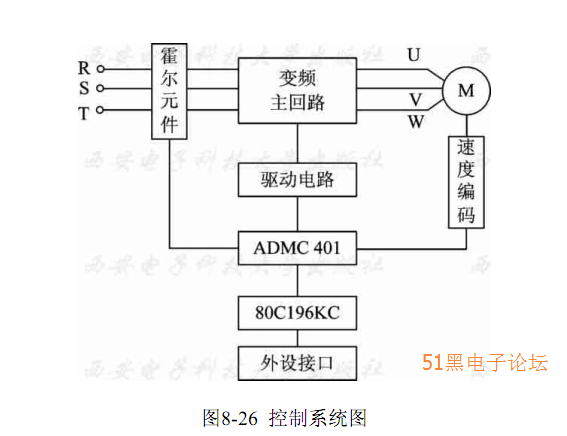

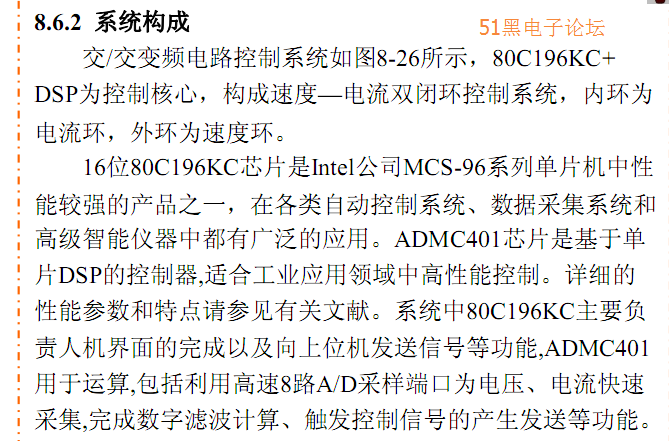

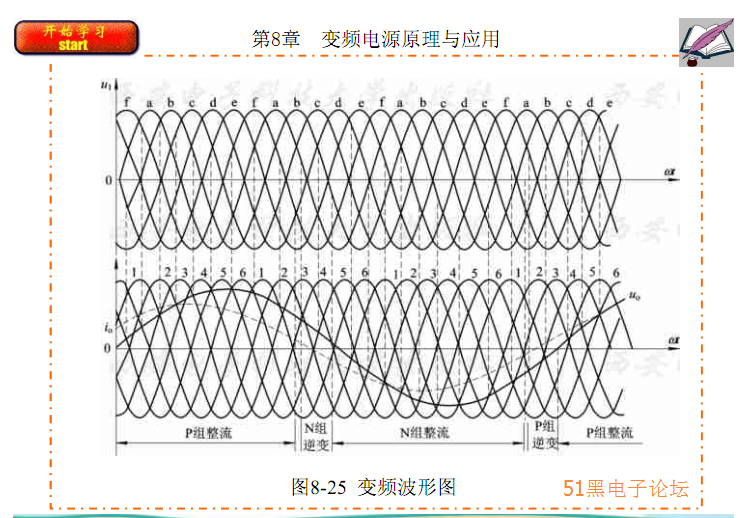

完整的pdf格式文档51黑下载地址：
开关电源详解.rar
(17.41 MB, 下载次数: 404)
|
