PCB导入添加Logo图标

1

视频教程

2操作流程

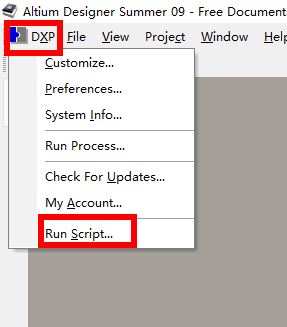

1-AD09下点击DXP下，选择Run Script。

图：AD09

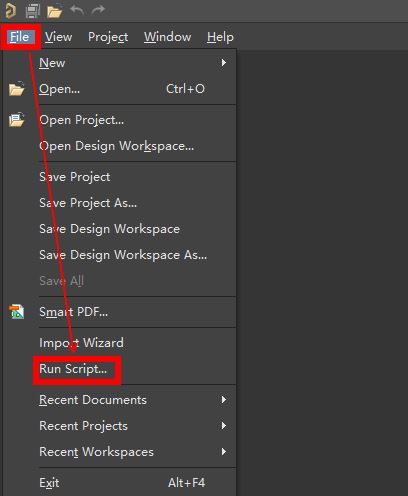

AD18下点击File，选择Run Script。

图：AD18

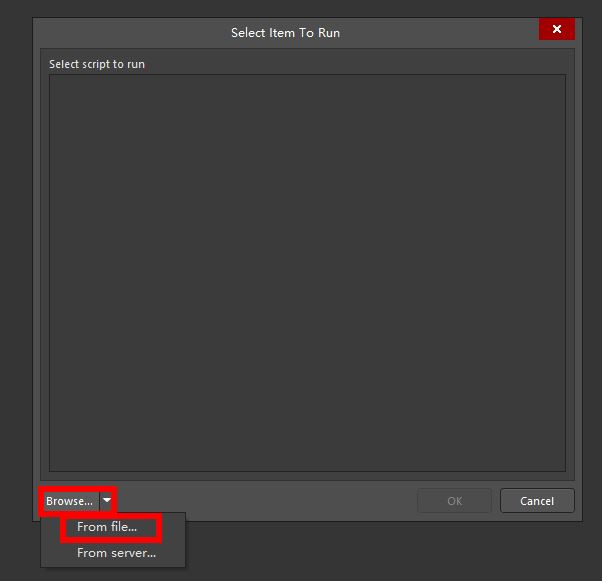

2-点击Browse，选择脚本文件。

图：AD09

图：AD18

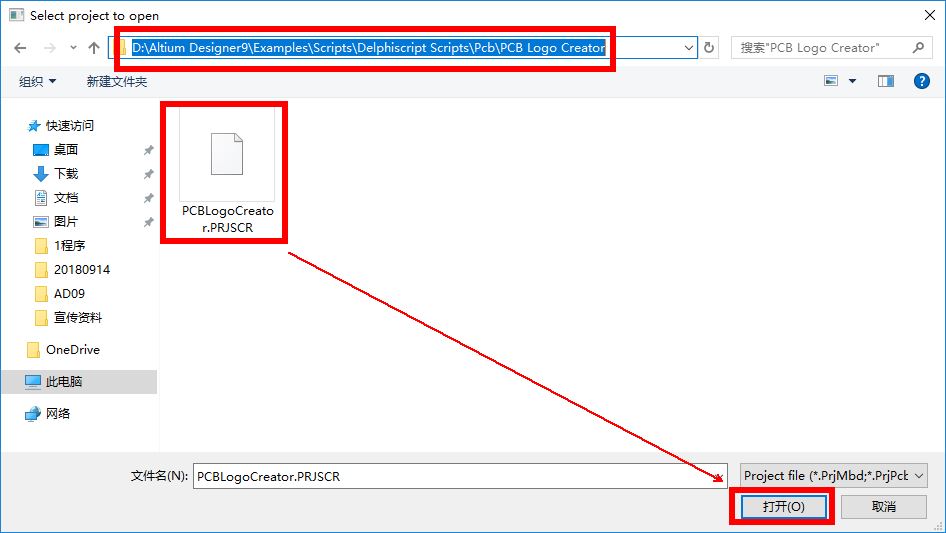

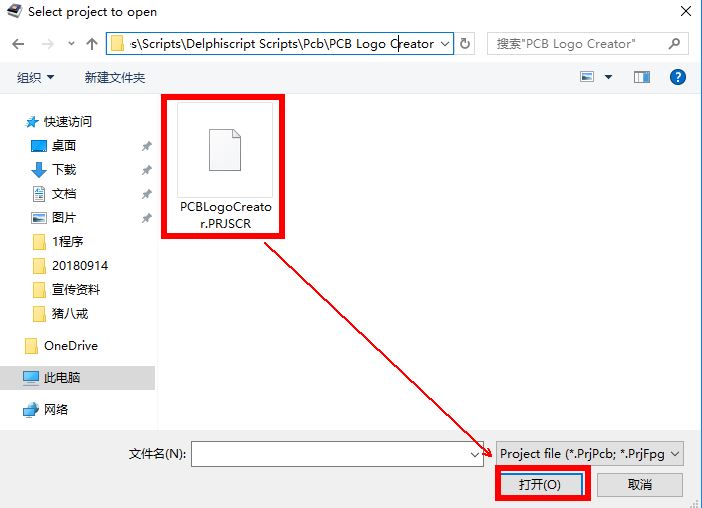

3-在安装目录下D:\Altium Designer9\Examples\Scripts\Delphiscript Scripts\Pcb\PCB Logo Creator，选择PCBLogoCreator.PRJSCR脚本文件。

图：AD09

AD18安装目录下没有脚本文件，所以选择AD09下的脚本文件，亲测可以使用。

图：AD18

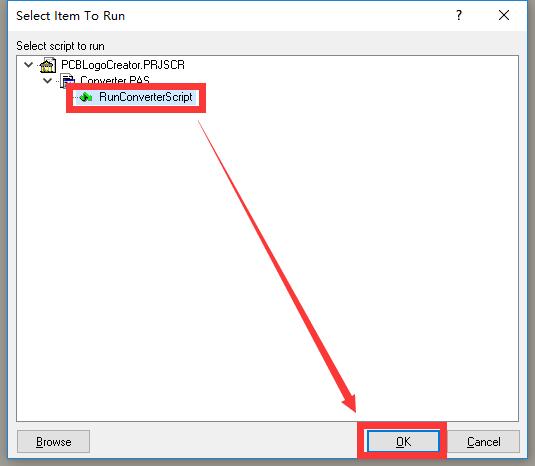

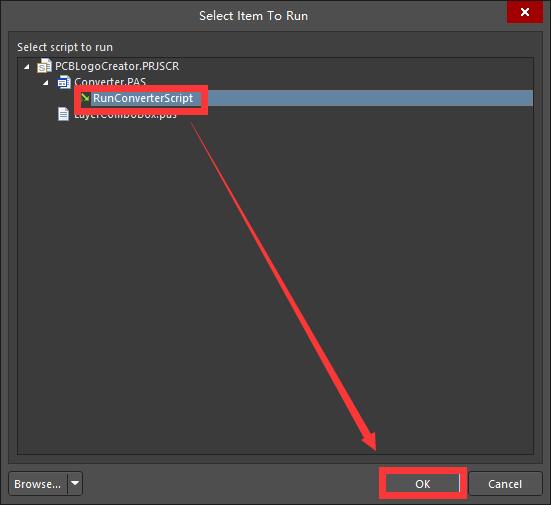

4-选择RunConverterScript，点击OK。

图：AD09

图：AD18

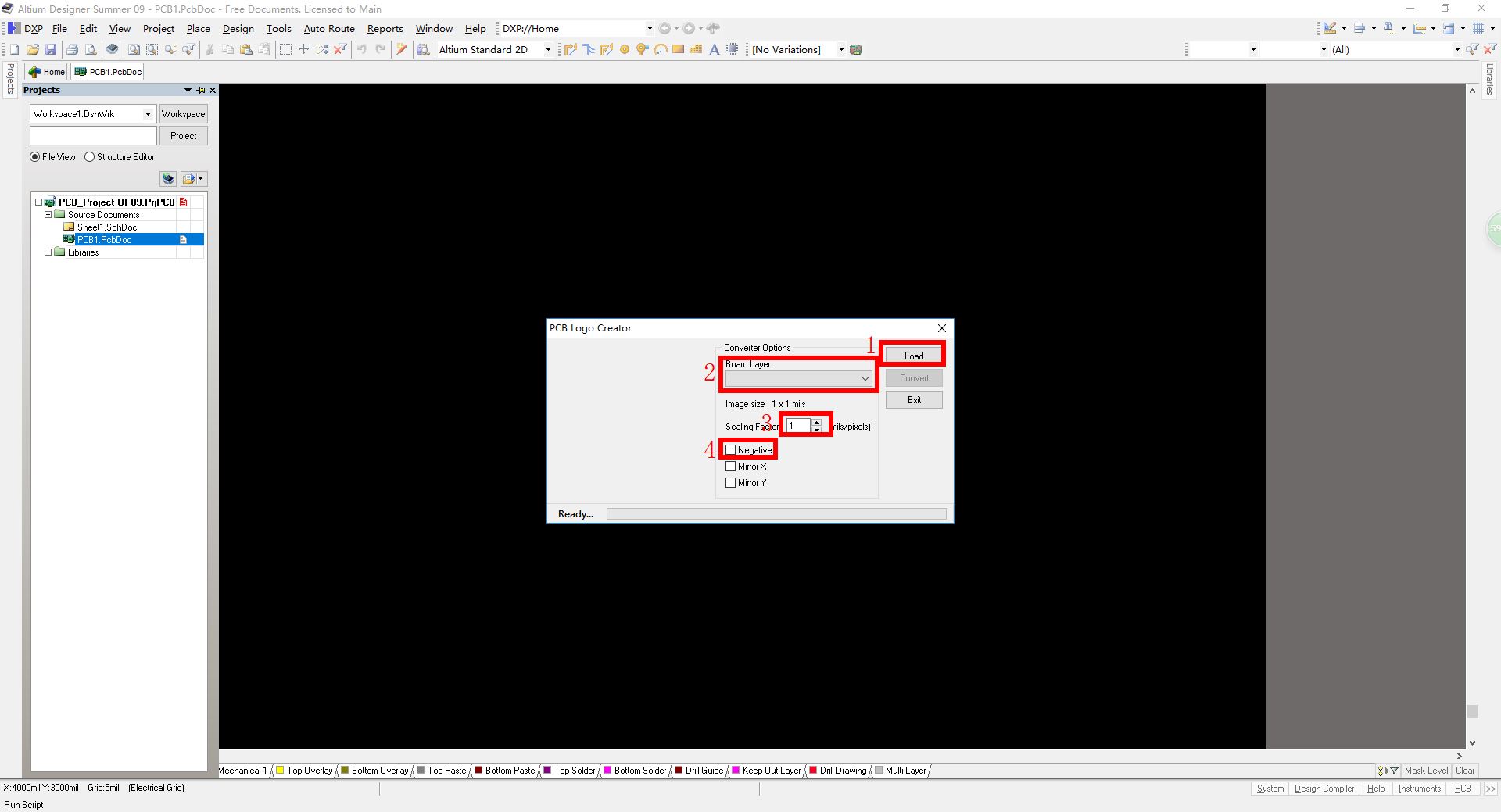

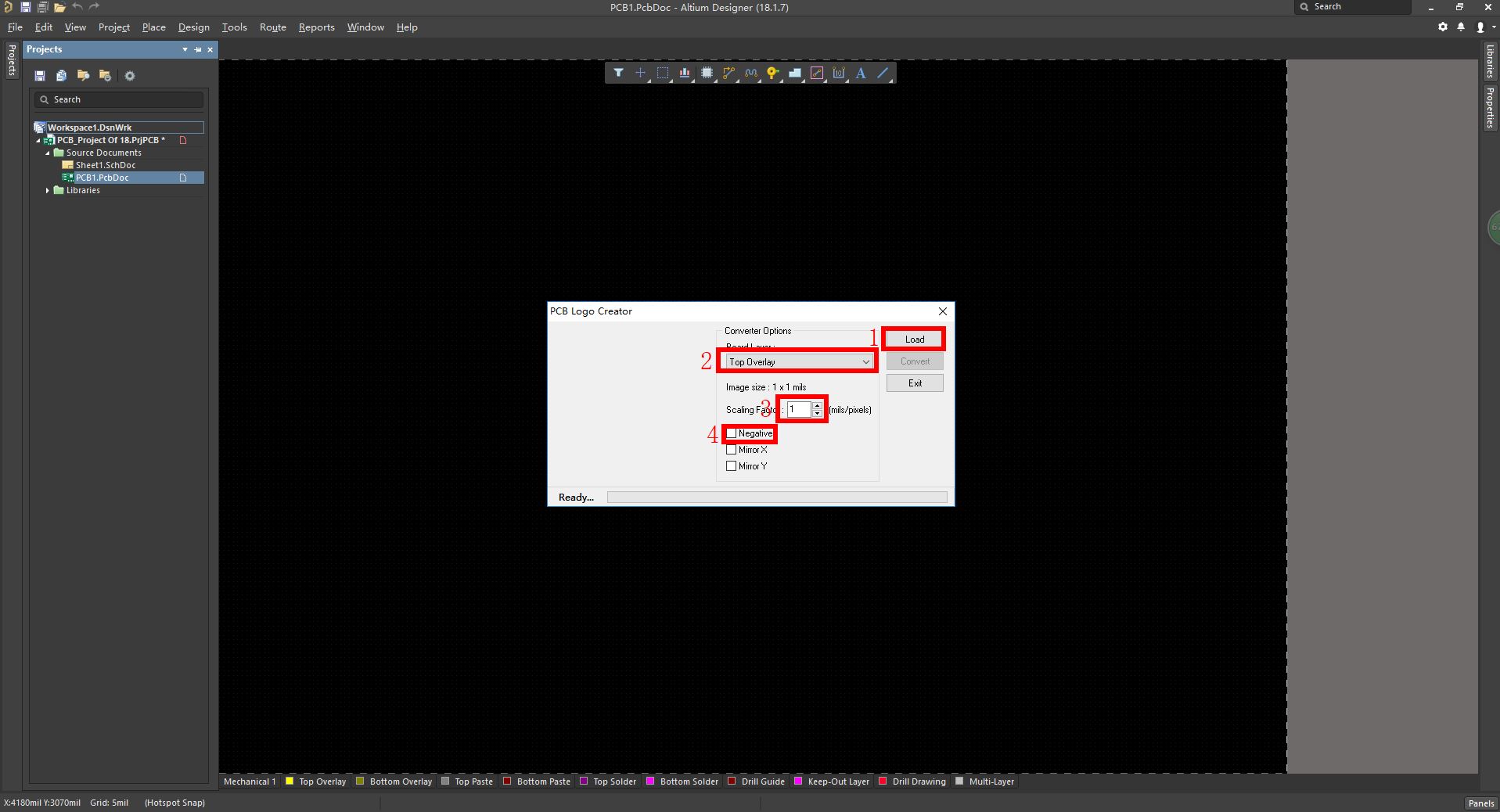

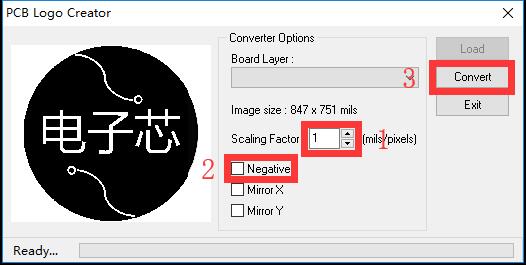

5-之后会自动新建PCB文件，点击对话框中的1-Load，加载Logo文件。2为设置导入后Logo的层，需要选择丝印层（原因见视频教程）。3为导入后的比例。4为反相。

图：AD09

图：AD18

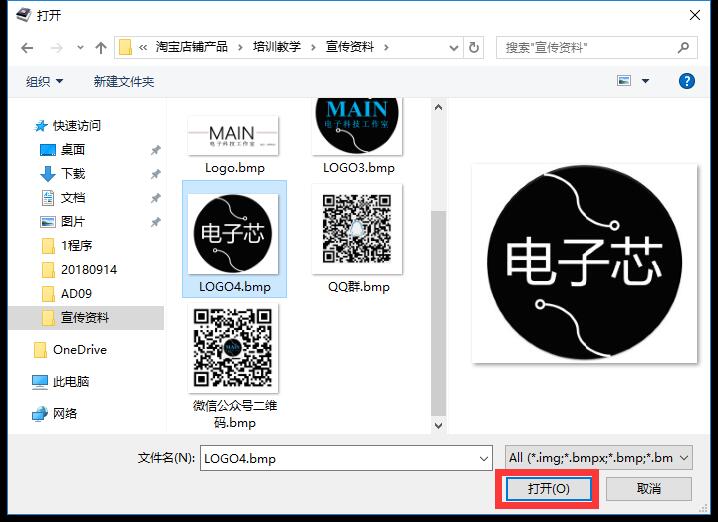

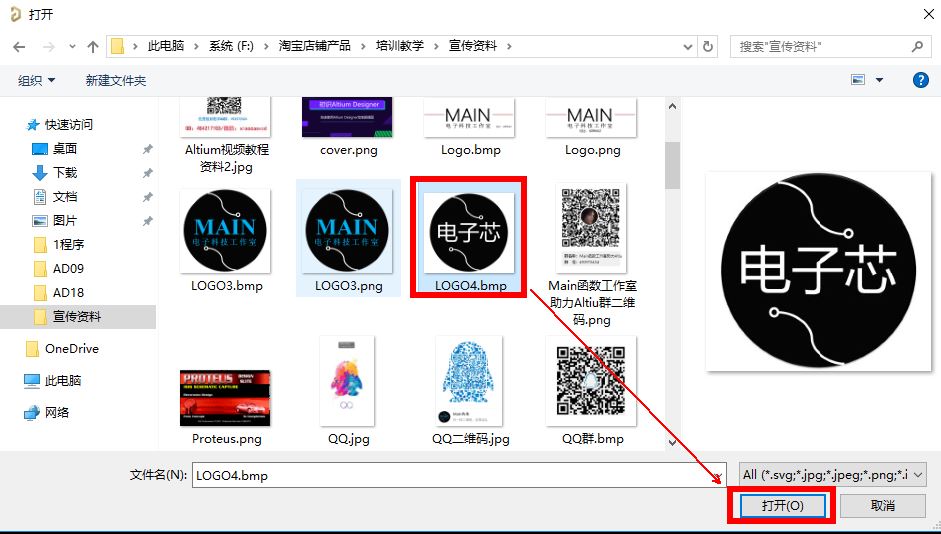

6-选择Logo图片文件，要求是bmp格式。

图：AD09

图：AD18

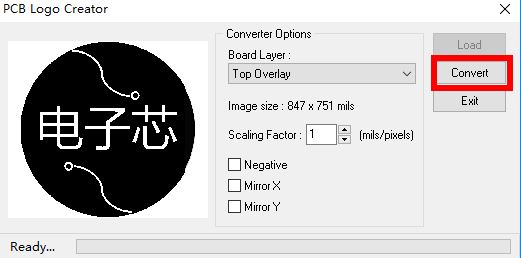

7-然后点击Convert，进行导入。

图：AD09

图：AD18

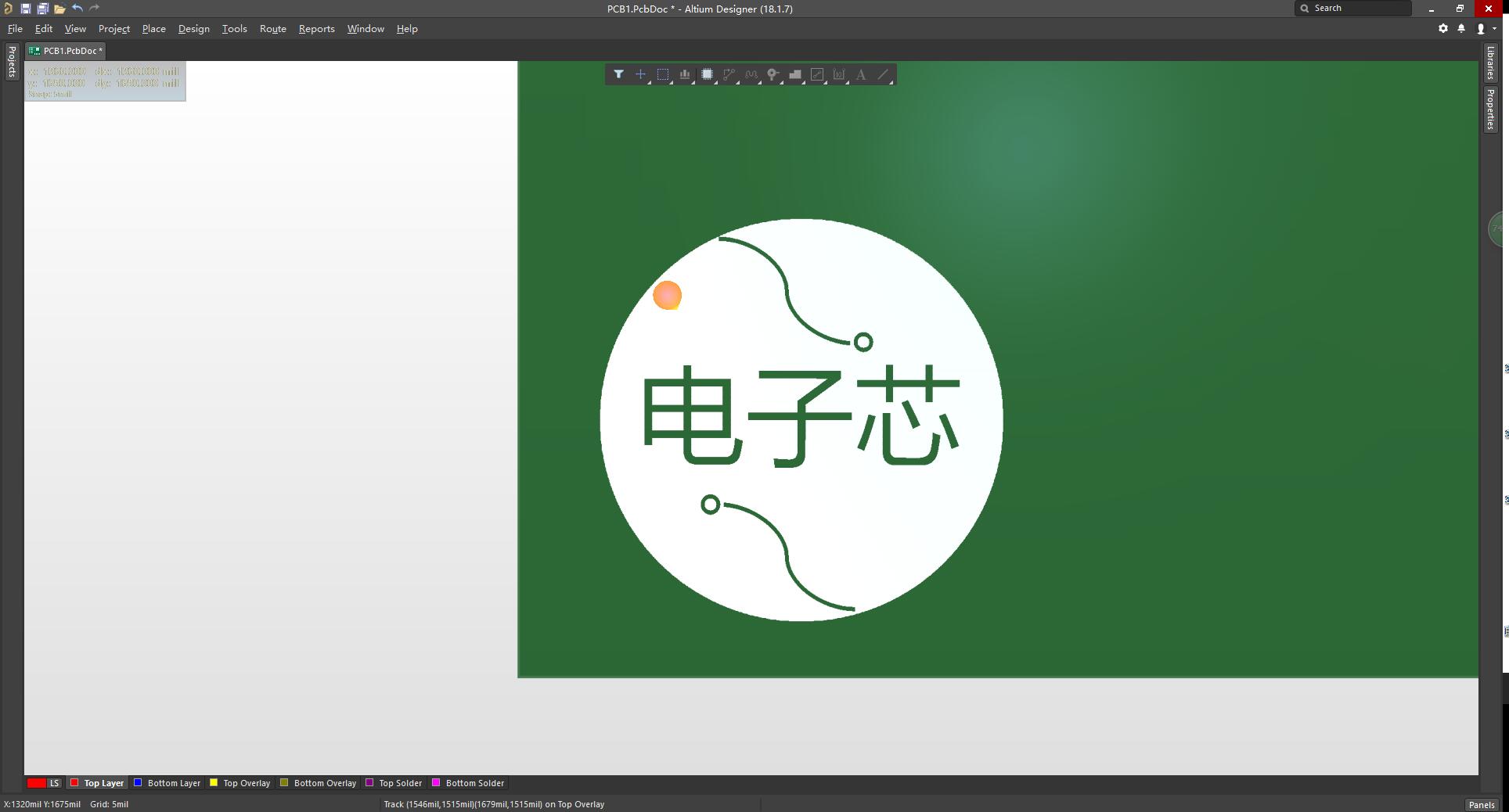

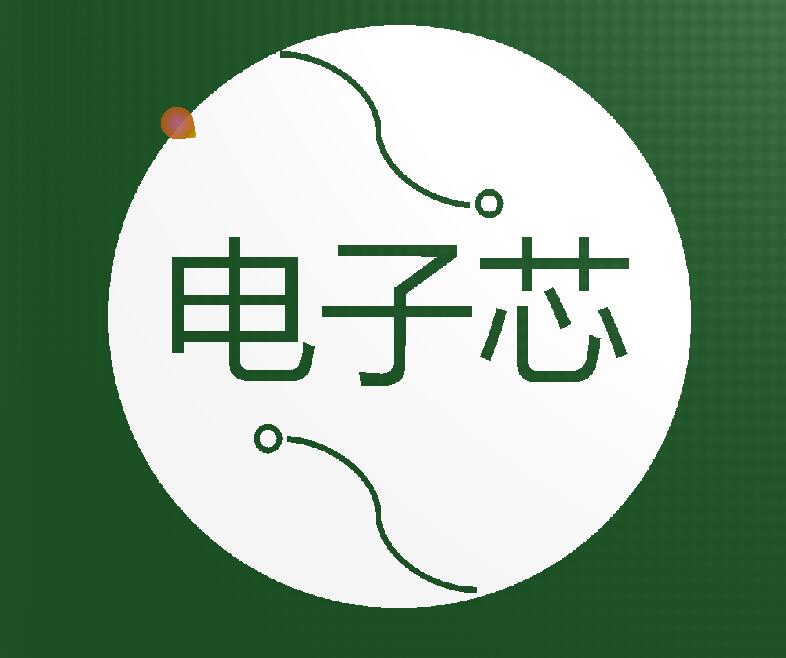

8-最终导入后的3D效果图。

图：AD09

图：AD18
