中颖单片机SH79F3281CV规格书,有需要的可以下载看看
中颖单片机是51内核单片机,入门很简单,价格也便宜
这款单片机功能很强大,带24路触摸,PWM功能,LED驱动,LCD驱动,超多功能
SH79F3281是一种高速高效率8051可兼容单片机。在同样振荡频率下,较之传统的8051芯片它有着运行更快速的优越特性。
SH79F3281保留了标准8051芯片的大部分特性。这些特性包括内置256字节RAM, 3路UART和外置中断INT0, INT1, INT2,INT3和INT4。此外,SH79F3281还集成了外部1280字节RAM。该单片机还包括适合于程序存储的32K字节Flash块。
SH79F3281不仅集成了如EUART/ TWI/SPI等标准通讯模块,此外还集成了可调光LED、LCD驱动器,12bit ADC,PWM定时器等模块。
此外,SH79F3281还内建了24路触摸按键(Touchkey)模块、CRC模块,数字逻辑可配置(LCM)模块。
为了达到高可靠性和低功耗,SH79F3281内建看门狗定时器,低电压复位功能及系统时钟监控功能。此外SH79F3281还提供了2种低功耗省电模式。

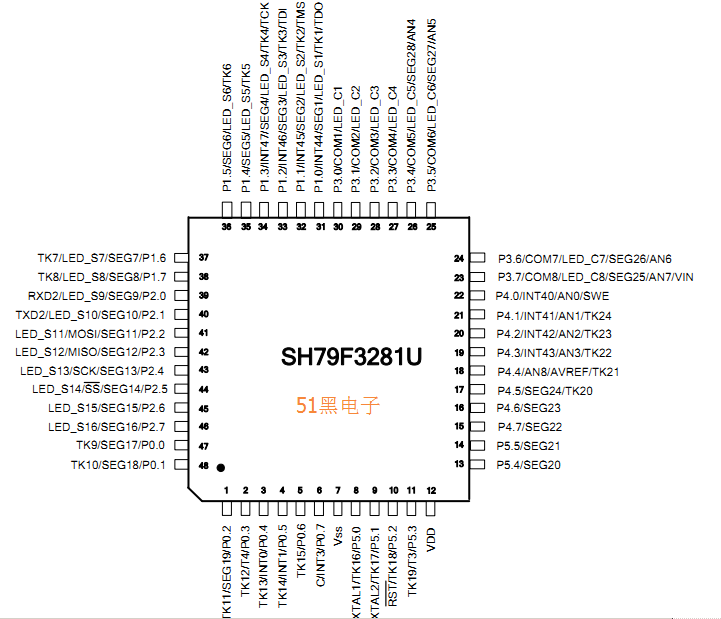

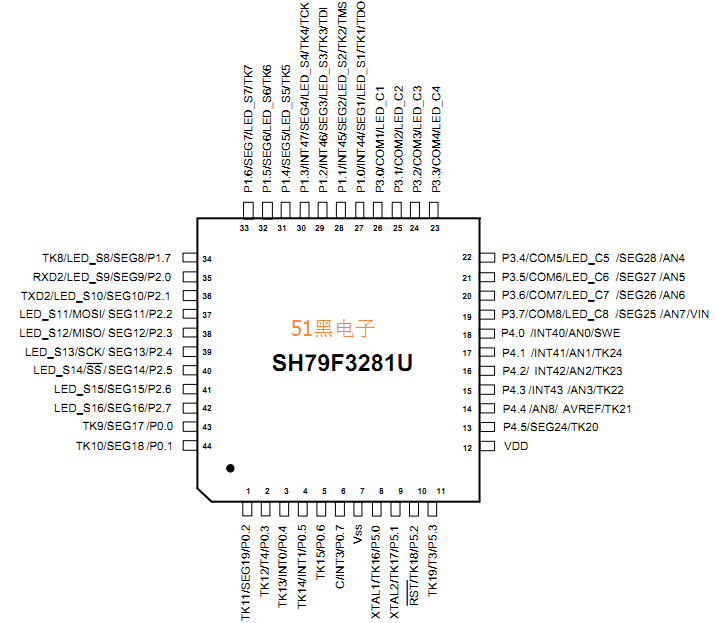

SH79F3281引脚图:

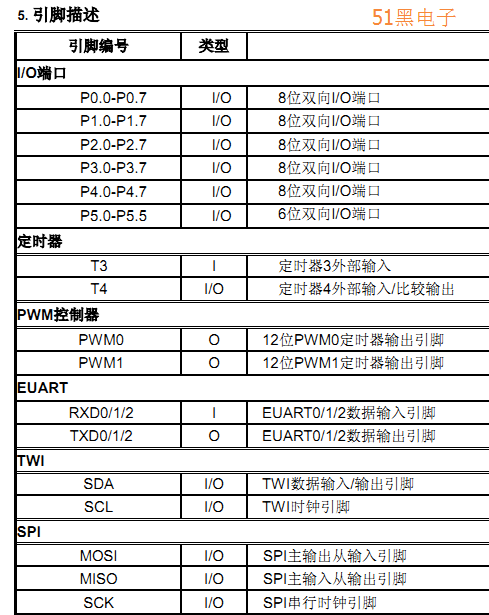

SH79F3281管脚功能描述:
8.12 看门狗定时器(WDT),程序超范围溢出(OVL)复位及其它复位状态
8.12.1 特性
看门狗可以工作在掉电模式下
程序超范围溢出后硬件自动检测,并产生OVL复位
看门狗溢出频率可选
程序超范围溢出复位
SH79F3281为进一步增强CPU运行可靠性,内建程序超范围溢出检测电路,一旦检测到程序计数器的值超出ROM最大值,
或者发现指令操作码(不检测操作数)为8051指令集中不存在的A5H,便认为程序跑飞,产生CPU复位信号,同时将WDOF标
志位置1。为应用这个特性,用户应该将未使用的Flash ROM用0xA5填满。
看门狗
看门狗定时器(WDT)是一个递减计数器,独立内建RC振荡器作为时钟源,因此可以通过代码选项在掉电模式下仍会持续
运行。当定时器溢出时,将芯片复位。通过代码选项可以打开或关闭该功能。
WDT控制位(第2 - 0位)用来选择不同的溢出时间。定时器溢出后,WDT溢出标志(WDOF)将由硬件自动置1。通过读
或写RSTSTAT寄存器,看门狗定时器在溢出前重新开始计数。
其它一些复位标志列举如下:
完整的pdf格式文档51黑下载地址:
SH79F3281CV1.0.pdf
(4.04 MB, 下载次数: 21)
|
