数字示波器DIY制作资料

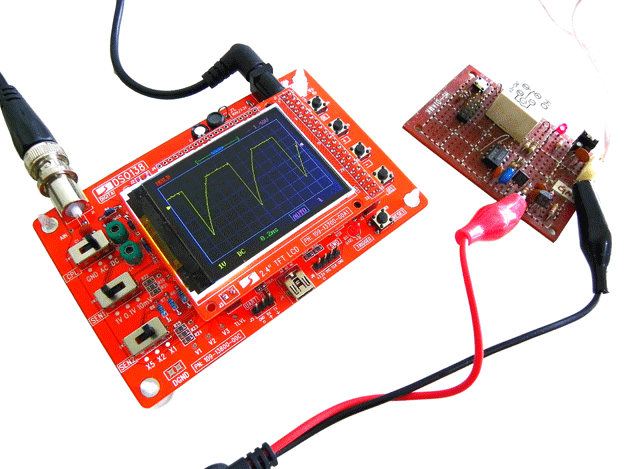

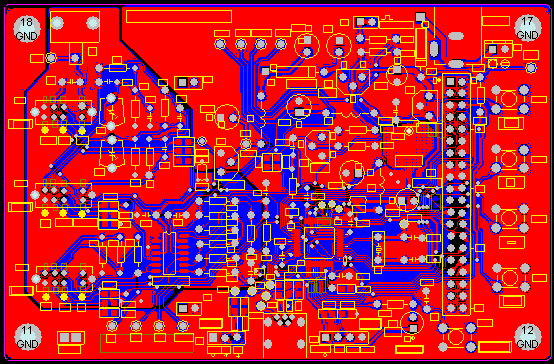

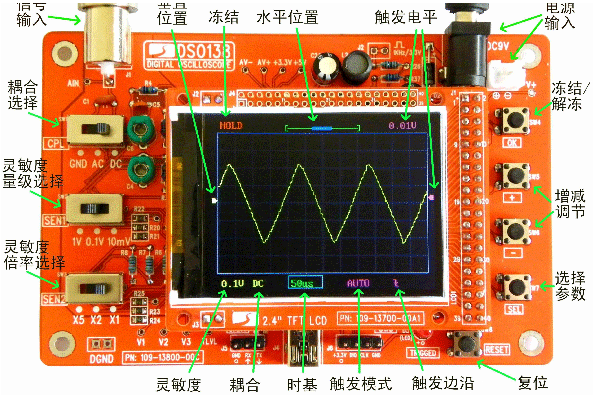

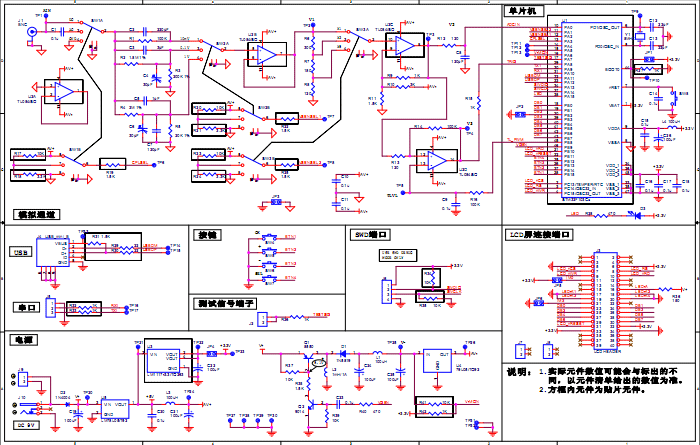

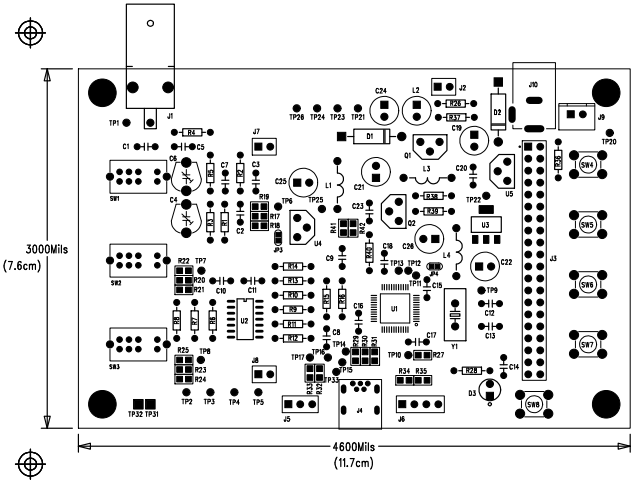

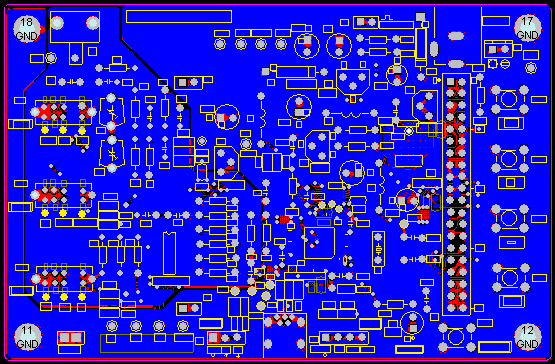

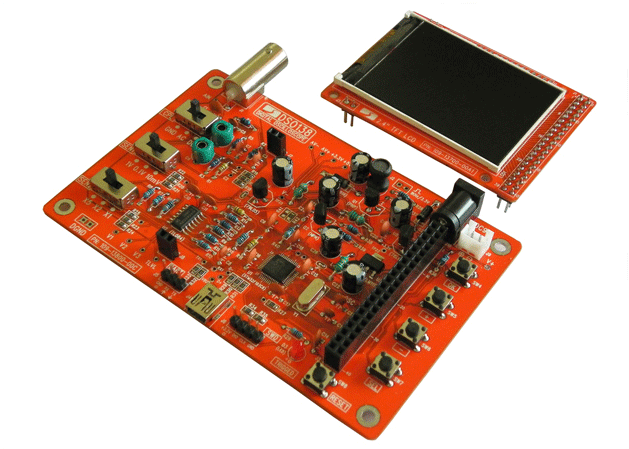

示波器 DIY制作资料 PCB+原理图+源程序
特性指标：
最高实时取样率：1Msps
精度：12Bit
取样缓冲器深度：1024字节
模拟频带宽度： 0 - 200KHz
垂直灵敏度：10mV/Div – 5V/Div (按1-2-5 方式递进)
垂直位移可调，并带有指示
输入阻抗：1MΩ
最高输入电压：50Vpp（1:1探头），400Vpp（10:1探头）
耦合方式包括DC/AC/GND
水平时基范围：10μs/Div – 50s/Div (按1-2-5 方式递进)
具有自动、常规和单次触发方式，方便捕捉瞬间波形
可用上升或下降边沿触发
触发电平位置可调，并带有指示
可观测触发之前的波形(负延迟)
可随时冻结波形显示(HOLD 功能)
自带1Hz /3.3V方波测试信号源
