51单片机超声波测距Proteus仿真程序

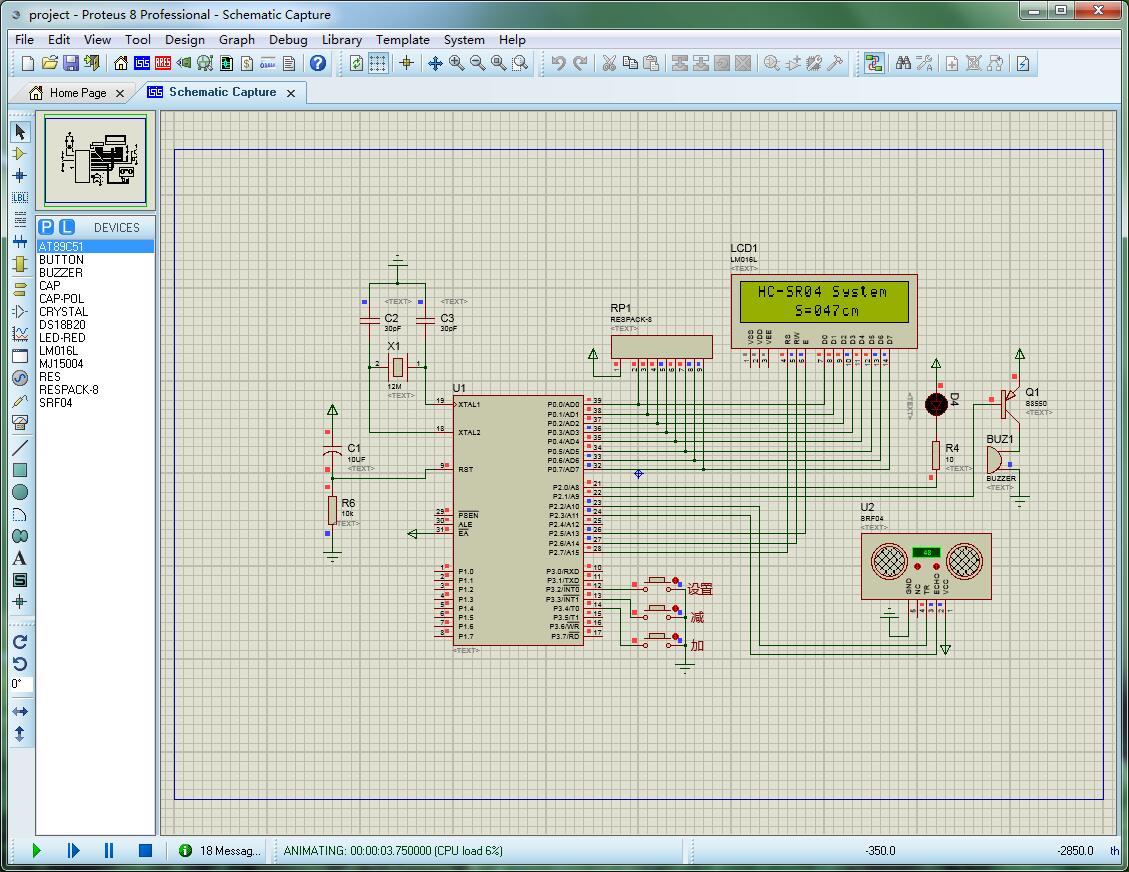

仿真原理图如下（proteus仿真工程文件可到本帖附件中下载）


单片机源程序如下:

1. #include <reg52.h>

2. #include <intrins.h>

3.

4. #define uchar unsigned char    // 以后unsigned char就可以用uchar代替

5. #define uint  unsigned int    // 以后unsigned int 就可以用uint 代替

6.

7. sfr ISP_DATA  = 0xe2;            // 数据寄存器

8. sfr ISP_ADDRH = 0xe3;            // 地址寄存器高八位

9. sfr ISP_ADDRL = 0xe4;            // 地址寄存器低八位

10. sfr ISP_CMD   = 0xe5;            // 命令寄存器

11. sfr ISP_TRIG  = 0xe6;            // 命令触发寄存器

12. sfr ISP_CONTR = 0xe7;            // 命令寄存器

13.

14.

15. sbit LcdRs_P   = P2^7;        // 1602液晶的RS管脚

16. sbit LcdRw_P   = P2^6;        // 1602液晶的RW管脚

17. sbit LcdEn_P   = P2^5;        // 1602液晶的EN管脚

18. sbit Trig_P    = P2^2;        // 超声波模块的Trig管脚

19. sbit Echo_P    = P2^3;        // 超声波模块的Echo管脚

20. sbit KeySet_P  = P3^2;        // “设置”按键的管脚

21. sbit KeyDown_P = P3^3;        // “减”按键的管脚

22. sbit KeyUp_P   = P3^4;        // “加”按键的管脚

23. sbit Buzzer_P  = P2^1;        // 蜂鸣器的管脚

24. sbit Led_P     = P2^0;        // LED报警灯的管脚

25.

26.

27. uint gAlarm;                            // 报警距离变量

28.

29.

30.

31. /*********************************************************/

32. // 单片机内部EEPROM不使能

33. /*********************************************************/

34. void ISP_Disable()

35. {

36.     ISP_CONTR = 0;

37.     ISP_ADDRH = 0;

38.     ISP_ADDRL = 0;

39. }

40.

41.

42. /*********************************************************/

43. // 从单片机内部EEPROM读一个字节，从0x2000地址开始

44. /*********************************************************/

45. unsigned char EEPROM_Read(unsigned int add)

46. {

47.     ISP_DATA  = 0x00;

48.     ISP_CONTR = 0x83;

49.     ISP_CMD   = 0x01;

50.     ISP_ADDRH = (unsigned char)(add>>8);

51.     ISP_ADDRL = (unsigned char)(add&0xff);

52.     // 对STC89C51系列来说，每次要写入0x46，再写入0xB9,ISP/IAP才会生效

53.     ISP_TRIG  = 0x46;

54.     ISP_TRIG  = 0xB9;

55.     _nop_();

56.     ISP_Disable();

57.     return (ISP_DATA);

58. }

59.

60.

61. /*********************************************************/

62. // 往单片机内部EEPROM写一个字节，从0x2000地址开始

63. /*********************************************************/

64. void EEPROM_Write(unsigned int add,unsigned char ch)

65. {

66.     ISP_CONTR = 0x83;

67.     ISP_CMD   = 0x02;

68.     ISP_ADDRH = (unsigned char)(add>>8);

69.     ISP_ADDRL = (unsigned char)(add&0xff);

70.     ISP_DATA  = ch;

71.     ISP_TRIG  = 0x46;

72.     ISP_TRIG  = 0xB9;

73.     _nop_();

74.     ISP_Disable();

75. }

76.

77.

78. /*********************************************************/

79. // 擦除单片机内部EEPROM的一个扇区

80. // 写8个扇区中随便一个的地址，便擦除该扇区，写入前要先擦除

81. /*********************************************************/

82. void Sector_Erase(unsigned int add)

83. {

84.     ISP_CONTR = 0x83;

85.     ISP_CMD   = 0x03;

86.     ISP_ADDRH = (unsigned char)(add>>8);

87.     ISP_ADDRL = (unsigned char)(add&0xff);

88.     ISP_TRIG  = 0x46;

89.     ISP_TRIG  = 0xB9;

90.     _nop_();

91.     ISP_Disable();

92. }

93.

94.

95.

96. /*********************************************************/

97. // 毫秒级的延时函数，time是要延时的毫秒数

98. /*********************************************************/

99. void DelayMs(uint time)

100. {

101.     uint i,j;

102.     for(i=0;i<time;i++)

103.         for(j=0;j<112;j++);

104. }

105.

106.

107. /*********************************************************/

108. // 1602液晶写命令函数，cmd就是要写入的命令

109. /*********************************************************/

110. void LcdWriteCmd(uchar cmd)

111. {

112.     LcdRs_P = 0;

113.     LcdRw_P = 0;

114.     LcdEn_P = 0;

115.     P0=cmd;

116.     DelayMs(2);

117.     LcdEn_P = 1;

118.     DelayMs(2);

119.     LcdEn_P = 0;

120. }

121.

122.

123. /*********************************************************/

124. // 1602液晶写数据函数，dat就是要写入的数据

125. /*********************************************************/

126. void LcdWriteData(uchar dat)

127. {

128.     LcdRs_P = 1;

129.     LcdRw_P = 0;

130.     LcdEn_P = 0;

131.     P0=dat;

132.     DelayMs(2);

133.     LcdEn_P = 1;

134.     DelayMs(2);

135.     LcdEn_P = 0;

136. }

137.

138.

139. /*********************************************************/

140. // 1602液晶初始化函数

141. /*********************************************************/

142. void LcdInit()

143. {

144.     LcdWriteCmd(0x38);        // 16*2显示，5*7点阵，8位数据口

145.     LcdWriteCmd(0x0C);        // 开显示，不显示光标

146.     LcdWriteCmd(0x06);        // 地址加1，当写入数据后光标右移

147.     LcdWriteCmd(0x01);        // 清屏

148. }

149.

150.

151. /*********************************************************/

152. // 液晶光标定位函数

153. /*********************************************************/

154. void LcdGotoXY(uchar line,uchar column)

155. {

156.     // 第一行

157.     if(line==0)

158.         LcdWriteCmd(0x80+column);

159.     // 第二行

160.     if(line==1)

161.         LcdWriteCmd(0x80+0x40+column);

162. }

163.

164.

165.

166. /*********************************************************/

167. // 液晶输出字符串函数

168. /*********************************************************/

169. void LcdPrintStr(uchar *str)

170. {

171.     while(*str!='\0')

172.             LcdWriteData(*str++);

173. }

174.

175.

176. /*********************************************************/

177. // 液晶输出数字

178. /*********************************************************/

179. void LcdPrintNum(uint num)

180. {

181.     LcdWriteData(num/100+0x30);                // 百位

182.     LcdWriteData(num%100/10+0x30);        // 十位

183.     LcdWriteData(num%10+0x30);                // 个位

184. }

185.

186.

187. /*********************************************************/

188. // 计算测到的距离

189. /*********************************************************/

190. uint GetDistance(void)

191. {

192.     uint ss;                    // 用于记录测得的距离

193.

194.     TH0=0;

195.     TL0=0;

196.

197.     Trig_P=1;                    // 给超声波模块一个开始脉冲

198.     DelayMs(1);

199.     Trig_P=0;

200.

201.     while(!Echo_P);        // 等待超声波模块的返回脉冲

202.     TR0=1;                        // 启动定时器，开始计时

203.     while(Echo_P);        // 等待超声波模块的返回脉冲结束

204.     TR0=0;                        // 停止定时器，停止计时

205.

206.     ss=((TH0*256+TL0)*0.034)/2;        // 距离cm=（时间us * 速度cm/us）/2

207.

208.     return ss;

209. }

210.

211.

212. /*********************************************************/

213. // 按键扫描

214. /*********************************************************/

215. void KeyScanf()

216. {

217.     uchar i;

218.     uchar dat1,dat2;

219.

220.     if(KeySet_P==0)                    // 判断是否有按键按下

221.     {

222.         DelayMs(10);                                // 消除按键按下的抖动

223.         while(!KeySet_P);                        // 等待按键释放

224.         DelayMs(10);                                // 消除按键松开的抖动

225.

226.         LcdGotoXY(1,2);                            // 液晶第二行刷新显示

227.         LcdPrintStr("alarm=   cm");

228.         LcdGotoXY(1,8);                            // 显示当前的报警值

229.         LcdPrintNum(gAlarm);

230.

231.         i=1;

232.

233.         while(i)

234.         {

235.             if(KeyDown_P==0)        // 报警值减的处理

236.             {

237.                 DelayMs(300);

238.                 if(gAlarm>2)

239.                     gAlarm--;

240.                 LcdGotoXY(1,8);

241.                 LcdPrintNum(gAlarm);

242.             }

243.

244.             if(KeyUp_P==0)            // 报警值加的处理

245.             {

246.                 DelayMs(300);

247.                 if(gAlarm<400)

248.                     gAlarm++;

249.                 LcdGotoXY(1,8);

250.                 LcdPrintNum(gAlarm);

251.             }

252.

253.             if(KeySet_P==0)            // 再次按下设置键的判断

254.             {

255.                 DelayMs(10);                          // 消除按键按下的抖动

256.                 while(!KeySet_P);                    // 等待按键释放

257.                 DelayMs(10);                          // 消除按键松开的抖动

258.

259.                 LcdGotoXY(1,0);                        // 液晶恢复测量时的内容显示

260.                 LcdPrintStr("     S=   cm    ");

261.

262.                 i=0;

263.             }

264.         }

265.

266.         dat1=gAlarm/100;

267.         dat2=gAlarm%100;

268.         Sector_Erase(0x2000);

269.         EEPROM_Write(0x2000,dat1);

270.         EEPROM_Write(0x2001,dat2);

271.     }

272. }

273.

274.

275. /*********************************************************/

276. // 报警判断

277. /*********************************************************/

278. void AlarmJudge(uint ss)

279. {

280.     uchar i;

281.     float alr1,alr2,alr3,alr4;

282.

283.     alr1=gAlarm/4.00*1;

284.     alr2=gAlarm/4.00*2;

285.     alr3=gAlarm/4.00*3;

286.     alr4=gAlarm/4.00*4;

287.

288.

289.     // 报警频率最快

290.     if(ss<alr1)

291.     {

292.         for(i=0;i<10;i++)

293.         {

294.             Led_P=0;

295.             Buzzer_P=0;

296.             DelayMs(50);

297.             Led_P=1;

298.             Buzzer_P=1;

299.             DelayMs(50);

300.             KeyScanf();

301.         }

302.     }

303.     // 报警频率第二快

304.     else if(ss<alr2)

305.     {

306.         for(i=0;i<5;i++)

307.         {

308.             Led_P=0;

309.             Buzzer_P=0;

310.             DelayMs(100);

311.             Led_P=1;

312.             Buzzer_P=1;

313.             DelayMs(100);

314.             KeyScanf();

315.         }

316.     }

317.     // 报警频率第三快

318.     else if(ss<alr3)

319.     {

320.         for(i=0;i<2;i++)

321.         {

322.             Led_P=0;

323.             Buzzer_P=0;

324.             DelayMs(200);

325.             Led_P=1;

326.             Buzzer_P=1;

327.             DelayMs(200);

328.             KeyScanf();

329.         }

330.     }

331.     // 报警频率最慢

332.     else if(ss<alr4)

333.     {

334.         for(i=0;i<2;i++)

335.         {

336.             Led_P=0;

337.             Buzzer_P=0;

338.             DelayMs(300);

339.             Led_P=1;

340.             Buzzer_P=1;

341.             DelayMs(300);

342.             KeyScanf();

343.         }

344.     }

345.     // 不报警

346.     else

347.     {

348.         Led_P=1;

349.         Buzzer_P=1;

350.         for(i=0;i<100;i++)

351.         {

352.             KeyScanf();

353.             DelayMs(10);

354.         }

355.     }

356. }

357.

358.

359. /*********************************************************/

360. // 主函数

361. /*********************************************************/

362. void main()

363. {

364.     uchar dat1,dat2;

365.     uint dist;

366.

367.     Trig_P=0;

368.

369.     LcdInit();                                                // 执行液晶初始化

370.     TMOD = 0x01;                                            // 选择定时器0，并且确定是工作方式1（为了超声波模块测量距离计时用的）

371.

372.     LcdGotoXY(0,0);                                    // 定位到第0行第0列

373.     LcdPrintStr(" HC-SR04 System ");    // 第0行显示“HC-SR04 System”

374.     LcdGotoXY(1,0);                                    // 定位到第1行第0列

375.     LcdPrintStr("     S=   cm    ");    // 第1行显示“S=   cm”

376.

377.     dat1=EEPROM_Read(0x2000);                    // 从EEPROM读取报警值

378.     dat2=EEPROM_Read(0x2001);

379.     gAlarm=dat1*100+dat2;

380.

381.     if((gAlarm==0)||(gAlarm>400))            // 如果读取到的报警值异常（等于0或大于400则认为异常）

382.     {

383.         gAlarm=25;                                            // 重新赋值报警值为25

384.     }

385.

386.     while(1)

387.     {

388.         dist=GetDistance();                            // 通过超声波模块获取距离

389.

390.         LcdGotoXY(1,7);                                // 定位到第1行第7列

391.         LcdPrintNum(dist);                            // 将获取到的距离在液晶上面显示

392.

393.         AlarmJudge(dist);                                // 判断一下是否需要报警，是的话则报警

394.     }

395. }


复制代码

所有资料51hei提供下载:
09、仿真图.rar (637.62 KB, 下载次数: 323)

2019-10-10 20:34 上传

点击文件名下载附件
下载积分: 黑币 -5

07、单片机程序（先解压，后查看）.rar (283.83 KB, 下载次数: 287)

2019-10-10 20:34 上传

点击文件名下载附件
下载积分: 黑币 -5

楼主，我想请问下这个超声波测距的设置参数是47厘米，那在哪个地方可以给他修改到100厘米呢？

为啥连接之后报警LED闪烁，但是1602显示上边一排黑格，没有数

为啥没有看到仿真图

谢谢分享

为啥没有资料包呢，上哪里去看那个视频呢

增加有光敏电阻那一块吗？

为啥达到警报距离蜂鸣器不会响喃？

请问如果想要不同的测量值怎么设置？这个系统的超声波信号是哪里模拟出来的？
