Altium Designer20的 拼板间距怎么设置呢？

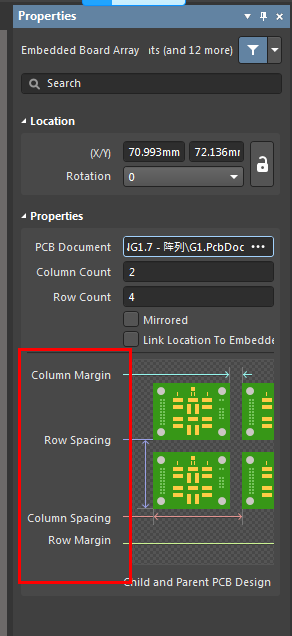

我看了一个教程  AD19的这个位置是可以填写数值的，，，我软件的这个位置没办法写数值啊，我重新安装了20版本的软件也是不行，，，百度一番也没找到答案，，，焦头烂额生不如死  求救命！



拜求前辈们指点一二！拜谢！！！

首先你的软件没有问题，只需要简单设置一下就可以了！我们简单说明一下，也方便其它朋友了解一下。
第一步需要设置拼板阵列：

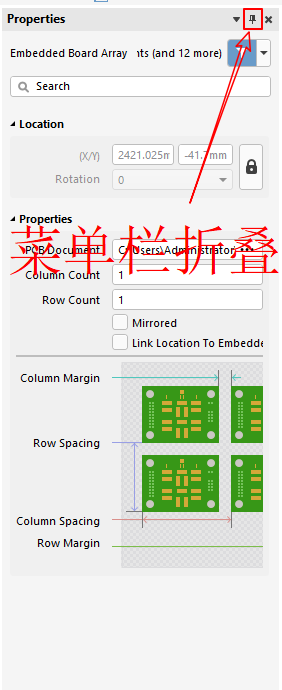

我们打开拼板阵列后，软件会自动弹出设置属性，一般软件默认是折叠模式，因为图形不能全部显示，所以我们没办法进行设置

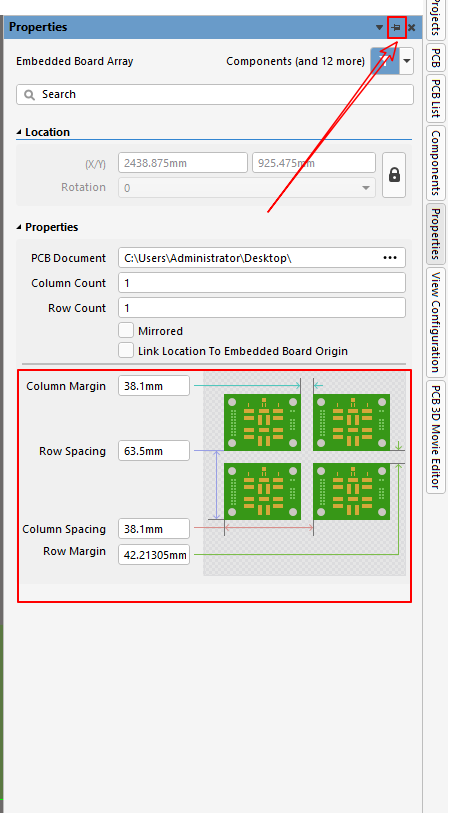

我们只需要将对话属性展开，即可进行正常设置拼板的参数


以上，若还有问题请告知！希望能帮到您！

看厂家，PCB厂家有要求

黄youhui 发表于 2020-5-4 16:30
看厂家，PCB厂家有要求

这位前辈您好，可能是我没表达清楚哈，，
是在AD这款软件中 没办法更改拼板的每块小PCB的间距。
我找到了很多教程  有早期版本的 有最新版本的，都有这个设置的，他们在我的截图中的这个位置是可以填写数值更改各种间距的，但是我没办法更改。
求指点  为啥我不能更改呢？我需要怎么做才能更改呢？
拜谢！！

如果你能允许外框尺寸0.2mm误差就不必留间距，拼板之后是否留工艺边就要看你后期贴片工艺需求。拼板之间要开V槽或邮票孔。各厂家技术不同制作水准也有差异，最好与对方工程师联系。在双方没有合作历史的情况下最好先打样，不要直接上批量。

建议换个其它版本的看一看

工具栏网左拉就出来了，系统工具栏太窄显示不出来而已

界面太窄显示不下，拉大就好了

不知道你有没有解决，我今天刚刚遇到的问题。你直接把对话框拉宽一点就好了，就可以看到参数设置了

我也碰到同样问题，换了20版后就不能设置了。

AD19版可编辑，20版就没有输尺寸的地方了。

无论19还是20.21都是没有拉出来，我也犯过这个错误
