单片机CO报警器原理图和PCB图

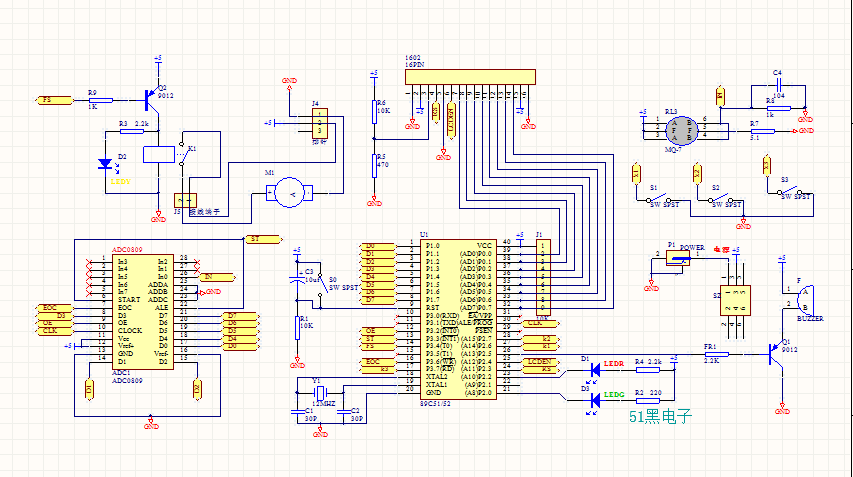

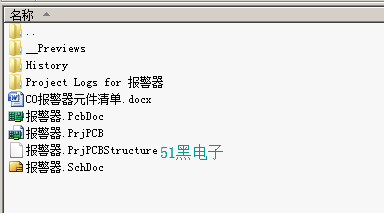

Altium Designer画的原理图和PCB图如下：(51hei附件中可下载工程文件)



CO报警器元件清单
CO报警器元件清单
1)    STC89C51单片机
2)    ADC0809
3)    1602液晶
4)    16p母座
5)    16p排针
6)    3p排针
7)    7*7风扇
8)    MQ-7烟雾传感器
9)    5v继电器（黄/蓝）
10)    2.2k电阻*3
11)    1.5k电阻
12)    1k电阻*2
13)    5.1Ω电阻
14)    导线、焊锡
15)    220Ω电阻
16)    10k电阻*2
17)    470Ω电阻
18)    10uf电解电容
19)    30pf瓷片电容*2
20)    12M晶振
21)    按键*4
22)    103排阻（10k）
23)    有源蜂鸣器
24)    5mmLED (红绿黄) *3
25)    9012三极管*2
26)    104独石电容
27)    2p接线端子
28)    DC电源接口
29)    自锁开关
30)    USB电源线
或电池盒+DC电源插口
