SI7884DP NMOS管防电源反接电路原理图

[复制链接]
跳转到指定楼层
楼主
ID:386044 发表于 2022-3-16 10:01 | 只看该作者 |只看大图 回帖奖励 |倒序浏览 |阅读模式

评分

参与人数 1黑币 +30 收起 理由
admin + 30 共享资料的黑币奖励！

查看全部评分

分享到:  QQ好友和群QQ好友和群 QQ空间QQ空间 腾讯微博腾讯微博 腾讯朋友腾讯朋友
收藏收藏 分享淘帖 顶顶 踩踩
回复

使用道具 举报

沙发
ID:128989 发表于 2022-3-20 00:41 | 只看该作者
验证过的吗
回复

使用道具 举报

板凳
ID:45879 发表于 2022-3-23 14:29 | 只看该作者
个人猜测：

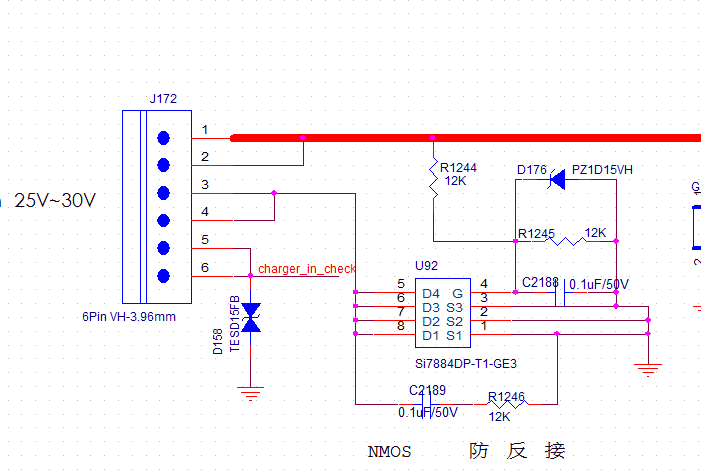

1.C2189 R1246 吸收开关瞬间的电压
2.D176 保护NMOS的栅极G
3.C2188 抑制开关瞬间的电压微波动，NMOS缓慢打开（负载电流大情况下，时间别太长，要不MOS会摊煎饼）
4.NMOS的体二极管起到方向截止（防反接）
回复

使用道具 举报
