Altium Designer画PCB能否设置固定网格?(基本解决)

Protel99SE的PCB是固定网格，只要设置好网格大小，不管snap为多少，网格始终不变，而AD的PCB网格随着snap 设置的不同，网格也跟着变化，这显然是一种动态式的网格，AD能否设置像Protel99SE一样设置固定网格？装了AD24也找不到哪里可以设置固定网格？AD的哪个版本可以设置PCB的固定网格？

因为你的视图单位设是设成了snap grid,如要设成mm就不会了

zhuls 发表于 2024-1-31 16:36
因为你的视图单位设是设成了snap grid,如要设成mm就不会了

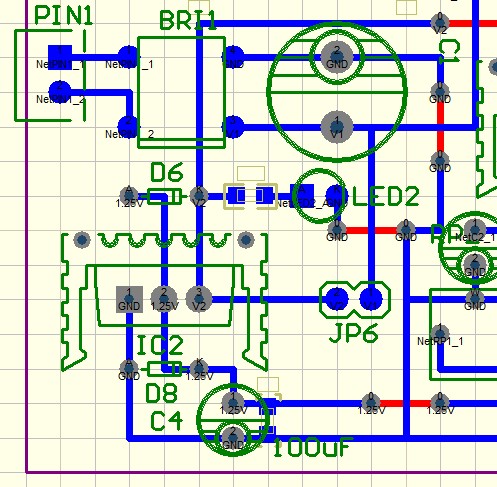

与mm有什么关系呢？在哪里设置？我把snap设置为mm的值，可视网格依然无法固定，我画图的习惯是英制为主，公制为辅。比如我用99SE画的这个洞洞板电路，可视网格（Visibie Grid）1设置为100mil，可视网格2设置为1000mil，不管我把snap设置为多少，可视网格1和可视网格2始终不变。AD软件有三种栅格，可视栅格、捕捉栅格、电气栅格，这是百度来的结果，栅格和网格是一个意思，看来AD把可视网格、捕捉网格、电气网格这三种网格混为一谈，99SE的可视网格和捕获网格可以分别设置，这一点我认为非常合理，AD的网格不能像99SE一样设置，是我很难适应AD画图的原因之一。最近研究用99SE画洞洞板，非常好用。

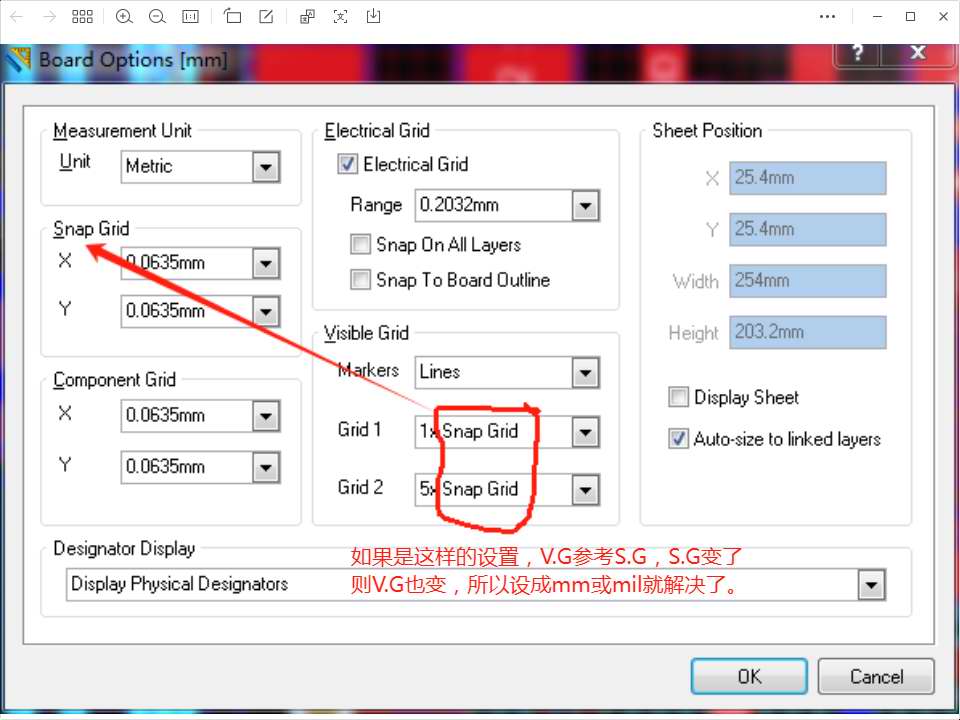

如果PC硬件可以，99SE该换了。20+年前的软件，当你用熟AD就会发现比99SE好用多了。 设置是这样的：



一样有E.G/V.G/S.G..的设置。

zhuls 发表于 2024-2-1 15:57
如果PC硬件可以，99SE该换了。20+年前的软件，当你用熟AD就会发现比99SE好用多了。 设置是这样的：

非常感谢你的指教！很想知道你用的AD是哪个版本？我把99SE画的PCB用AD24打开，找到网格属性的菜单，无论如何也没有办法设置固定网格。

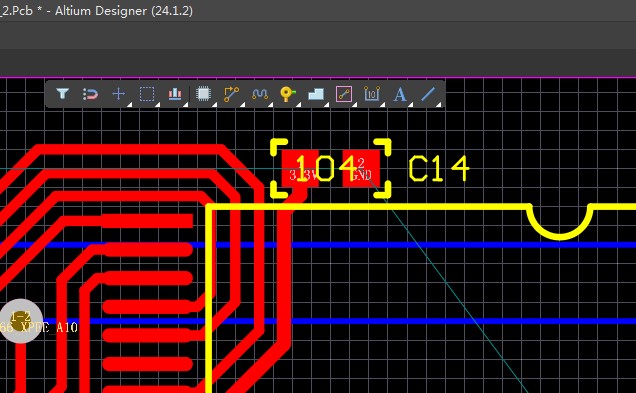

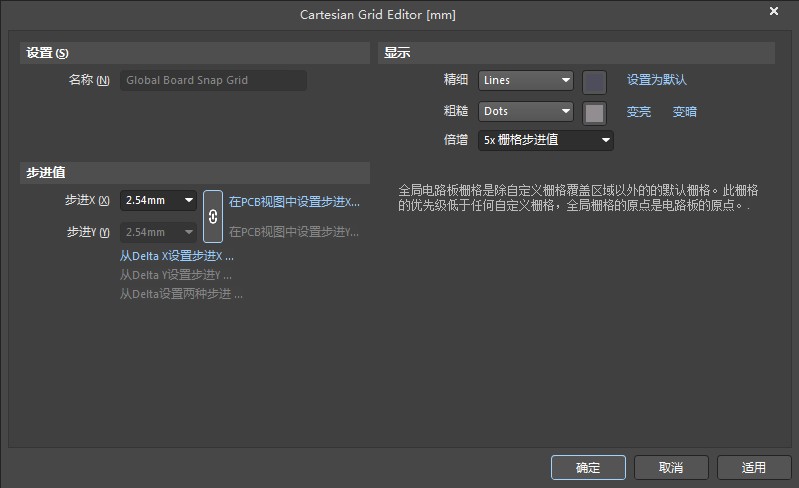

从左到右，snap分别设置100mil、50mil、25mil，AD24的可视网格跟着就变了，就算我设置为公制的mm也是如此。

AD14的网格属性对话框和AD24差不多，也是没有办法设置固定网格，很想知道AD到底能不能设置固定可视网格？

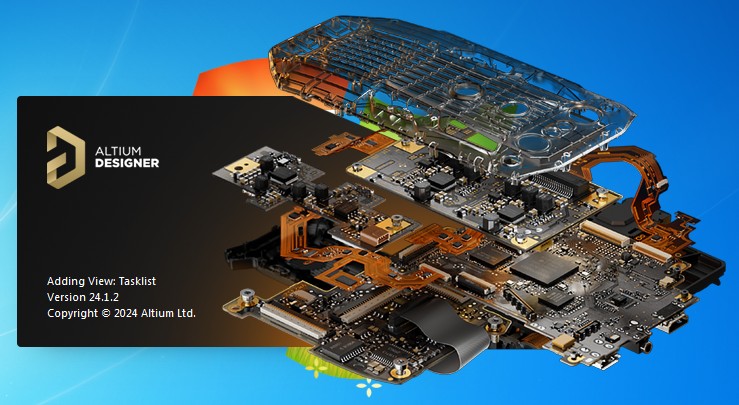

我的电脑的确老了，AD24打开出现这个页面，三分多钟才能打开软件，但是画图并不卡顿，记得以前用过AD20，关闭网络活动的确可以提高启动速度，但是，AD24不行，不过关闭AD24重新打开只需要十几秒，AD14打开也只需十几秒，看来电脑基本够用。

kmsj 发表于 2024-2-1 22:33
非常感谢你的指教！很想知道你用的AD是哪个版本？我把99SE画的PCB用AD24打开，找到网格属性的菜单 ...

必需可以啊~
我没有高版本的。
在你图的右边有个“增效器”这译的有点水平
把它设为mm或mil就可以了。
我的是9.4，设置大同小异。只是进入方式不同而已。

zhuls 发表于 2024-2-2 08:11
必需可以啊~
我没有高版本的。

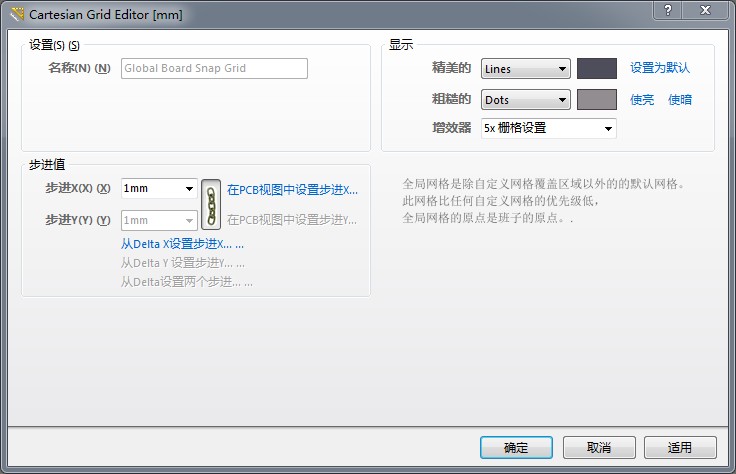

在你图的右边有个“增效器”这译的有点水平

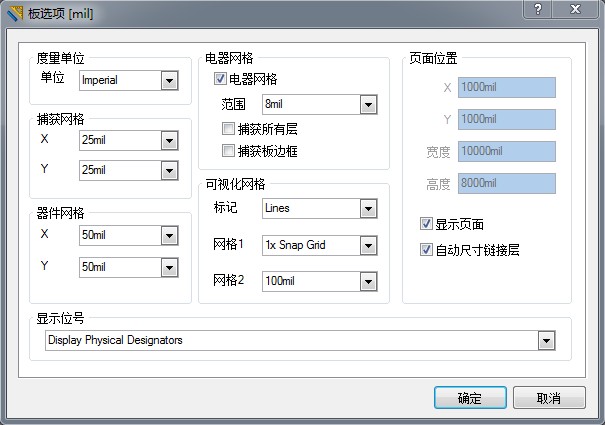

太谢谢你了！网格的问题基本搞定，这是Altium Designer Summer 09的网格设置，只要设置成这样就可以了，捕获网格、器件网格、网格2可以设置为固定网格，网格1设置为1xSnap Grid，那么网格1就是动态网格，网格1跟着Snap Grid动态显示，对画图十分有利。

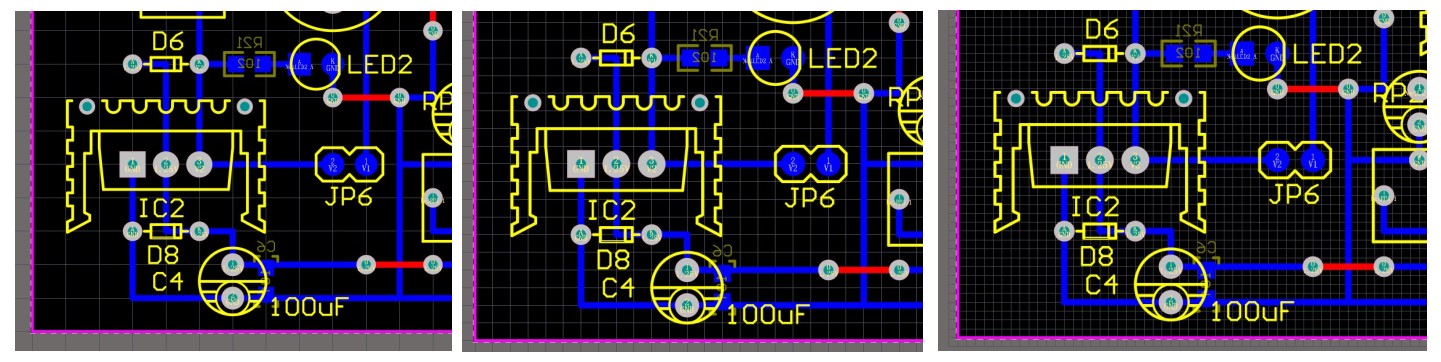

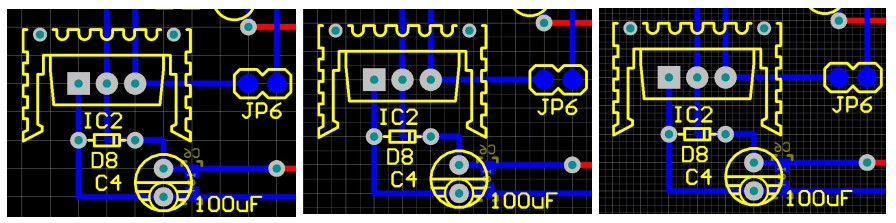

从左到右，就是Snap Grid分别为100 mil、50 mil、25mil的显示效果，这正是我心目中最完美的网格。
另外，AD6.8和AD 6.9也可以设置成为和AD Summer 09一样的网格，我对画图软件要求不高，AD6.8、AD 6.9和AD Summer 09都是绿色版，这三个版本在汉化、显示效果和推挤方面各有优缺点，AD14绿色版和AD24最新安装版，网格不能设置为固定网格，如果真是这样，我觉得是AD的一大败笔。
要想轻轻松松画PCB图，就是要把网格发挥到极致、把坐标发挥到极致、把英制绘图发挥到极致。如果画PCB图，不知道网格的使用，不知道相对坐标和封装坐标的关系，还在用公制绘图，那就太累人了，我除了设置钻孔尺寸和自制公制的封装以外，所有绘图操作一律用英制。用了那么多年的99SE，一直没有用AD，主要原因就是不适应AD的动态网格，AD6.8、AD 6.9和AD Summer 09解决了网格问题，就准备从这三个版本里挑选一个版本慢慢熟悉AD操作，我一点也不急，99SE足够我用，接下来要解决的是PCB推挤问题，目前只有这个问题对我画PCB图影响较大。
