AD20-24原理图与PCB的交互运用和快捷键的运用

AD20-AD24 有一个很好运用 交互式布局操作 分享给大家；
1，打开同一个项目数据库中的原理图和对应的PCB ，将窗口调整成垂直平铺（窗口---垂直平铺）
2，分别在原理图界面和PCB界面激活 激活交叉选择模式后 （工具---交叉选择模式  CTRL+ALT+X）
3,在原理图或者PCB中选中的元件都会在对应的PCB或者原理图中显示出来（呈选中状态）
4，在原理图中选择的元件 在原理图中显现出来 ，即可实现PCB元件模块化快速布局，在PCB界面下选中的元件，这时操作工具--器件摆放---在矩形区域         排 列，按住鼠标左键随便随地画一个巨形，原理图中选择的器件都整齐地排列在举行方框内。

      以上就是模块化快速价差布局，这样在PCB中每次都要操作第四部显得很麻烦，这是我们就可以利用快捷键会更加方便，但是这个操作没有快捷键，我们怎么设置快捷键哪？
     方法如下：

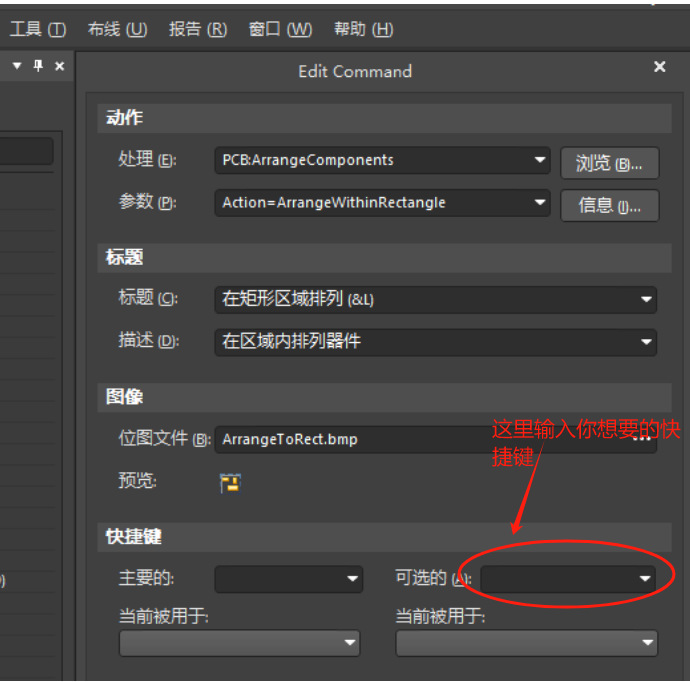

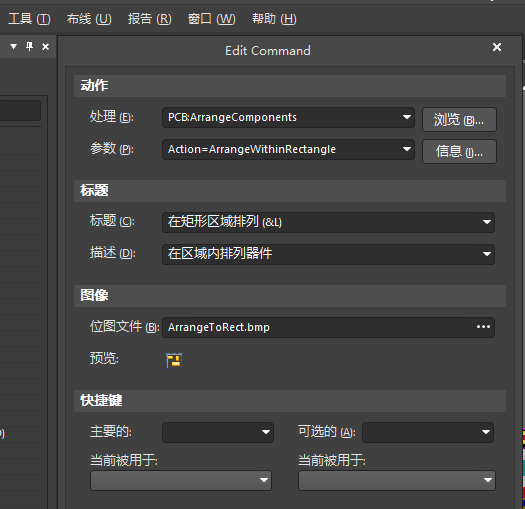

                 在巨形摆放的位置按住CTRL 点一下鼠标左键 如图



这样每次巨形摆放就只需点一下你设置的快捷键。

但是当点你设置的快捷键的时候没反应那就是你设置的快捷键和别的快捷键冲突了怎么解决哪？

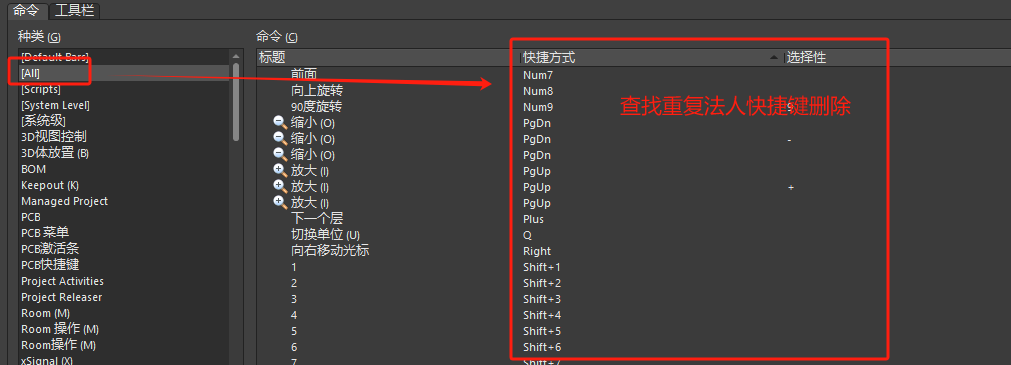

方法是打开所有快捷键 查看  删掉冲突的快捷键或者重新设定快捷键
如图

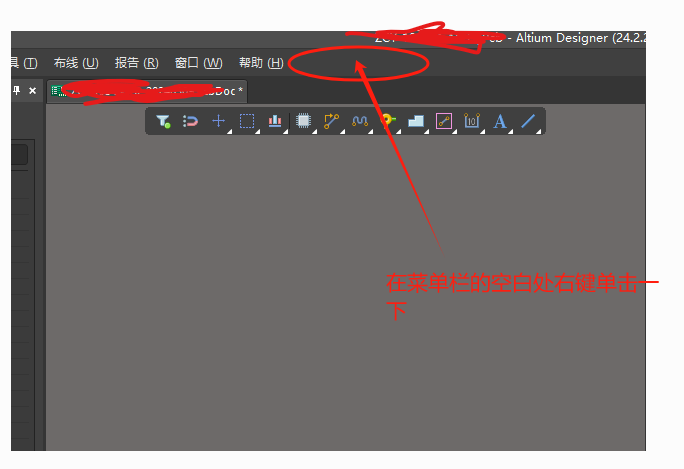

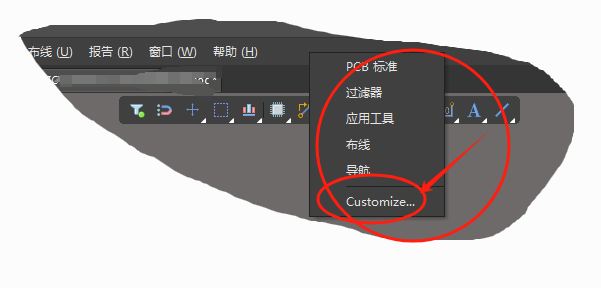

打开所有的快捷键方法
