12864LCD液晶屏 引脚图 时序图 电路图等资料

    在我们常用的人机交互显示界面中，除了数码管、LED，有一种12864液晶屏用的比较多。顾名思义，12864表示其横向可以显示128个点，纵向可以显示64个点。我们常用的12864液晶模块中有带字库的，也有不带字库的，其控制芯片也有很多种，如KS0108、T6963C，ST7920等等。本产品是以ST7920为主控芯片的12864液晶屏的一种。

1.基本资料

   常见的12864LCD使用的控制芯片是ST7920。ST7920一般和ST7921（列驱动芯片）配合使用，做成显示2行每行16个汉字的显示屏25632LCD，或者是做成4行每行8个汉字的显示屏12864LCD 。12864液晶模块中有带字库可以显示字母、数字符号、中文字型及图形，具有绘图及文字画面混合显示功能。提供三种控制接口，分别是8 位微处理器接口，4 位微处理器接口及串行接口。所有的功能，包含显示RAM，字型产生器，都包含在一个芯片里面，只要一个最小的微处理系统，就可以方便操作模块。内置2M-位中文字型ROM (CGROM) 总共提供8192 个中文字型(16x16 点阵)，16K-位半宽字型ROM (HCGROM) 总共提供126 个符号字型(16x8 点阵)，64 x 16-位字型产生RAM (CGRAM)，另外绘图显示画面提供一个64x256 点的绘图区域（GDRAM），可以和文字画面混和显示。提供多功能指令：画面清除（Display clear）、光标归位（Return home）、显示打开/关闭（Display on/off）、光标显示/隐藏（Cursor on/off）、显示字符闪烁（Display character blink）、光标移位（Cursor shift）显示移位（Display shift）、垂直画面旋转
（Vertical line scroll）、反白显示（By_line reverse display）、待命模式（Standby mode）。



2.主要参数

1、工作电压(VDD)：3.3或5.5V(只支持一种电压）
2、逻辑电平:2.7～5.5V
3、LCD 驱动电压(Vo)：0～7V
4、工作温度(TOP)：0～55℃(常温)/-20～70℃（宽温）
  保存温度(TST)：-10～65℃（常温)/-30～80℃（宽温)

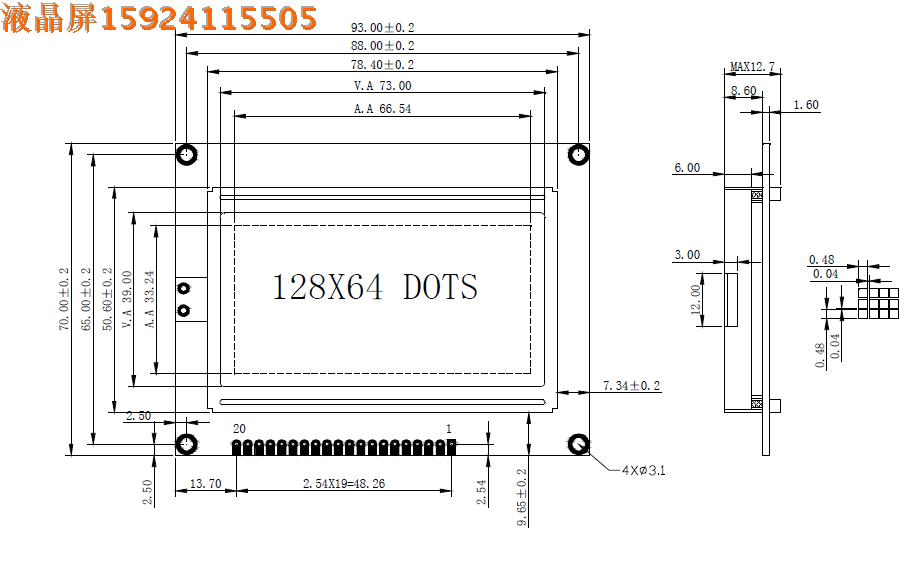

3.外形尺寸图


4.模块引脚说明










5.参考电路连接图




1．并列接口传输讯号
     当 PSB 脚接高电位时，模块将进入并列模式，在并列模式下可由指令DL FLAG 来选择8-位或4-位接口，主控制系统将配合( RS , RW , E , DB0..DB7 )来达成传输动作。
从一个完整的流程来看，当下设定地址指令后(CGRAM,DDRAM)若要读取数据时需先DUMMY READ 一次，才会读取到正确数据第二次读取时则不需DUMMY READ 除非又下设定地址指令才需再次DUMMY
READ。在4-位传输模式中，每一个八位的指令或数据都将被分为两个字节动作：较高4 位（DB7~DB4）的资料将会被放在第一个字节的（DB7~DB4）部分，而较低4 位（DB3~DB0）的资料则会被放在第二个字节的（DB7~DB4）部分，至于相关的另四位则在4-位传输模式中DB3~DB0接口未使用。
相关接口传输讯号请参考下图说明：

2．串行接口与串行传输资料
当 PSB 脚接低电位时，模块将进入串行模式。从一个完整的串行传输流程来看，一开始先传输启始字节，
它需先接收到五个连续的〝1〞（同步位字符串），在启始字节，此时传输计数将被重置并且串行传输将被
同步，再跟随的两个位字符串分别指定传输方向位（RW）及寄存器选择位（RS），最后第八的位则为〝0
〞。在接收到同步位及RW 和RS资料的启始字节后，每一个八位的指令将被分为两个字节接收到：较高4
位（DB7~DB4）的指令资料将会被放在第一个字节的LSB 部分，而较低4 位（DB3~DB0）的指令资料则
会被放在第二个字节的LSB部分，至于相关的另四位则都为0。
串行传输讯号请参考下图说明：

3．8 位并行连接时序图

程序部分如下，请结合液晶模块的DATASHEET看程序，这样能够更加快速的弄懂程序的流程。大致有如下几个函数：写数据，写指令，忙检测，初始化，指定地址显示字符串等等。
