FM调制器设计-获奖作品

    摘要: 本设计采用频率合成技术， 通过微控制器完成对系统的智能控制。 系统主要由压控式L C 振荡电路、 锁相环电路、 A G C电路、双模高速分频器、微控制器及其外围电路、电压峰一 峰值测量电路、 数码显示及液晶显示模块等部分组成。 通过集成芯片MC 1 4 5 1 5 2 ,  MC 1 6 4 8 ,  MC 1 2 0 2 2 等构成的锁相环频率合成电 路来提高输出 频率的稳定度，实现l 0 0 k H z 步进可调频率输出;实时测量并控制发射载波频率、输出电压峰一 峰值， 并用液晶显示器显示;同时数码显示输出功率;系统还实现了频率扩展、 功率放大等实用性功能。输出频率稳定度达到1 0 - 5 ，残波辐射指标为5 0 d B ，信噪比4 0 d B .

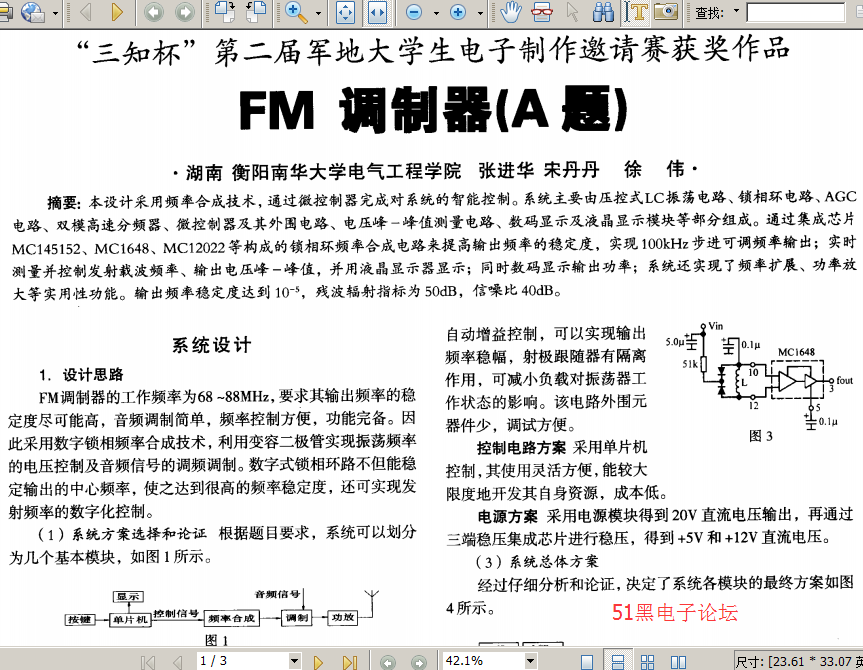

完整的pdf格式文档51黑下载地址（共3页）：
获奖作品FM调制器.pdf (325.76 KB, 下载次数: 22)
