一、产品概述
本微波传感器通过多普勒原理用于检测移动人体信号。工作于C波段的国际通用频率，具有比X和K波段更低的无线链路传播损耗。该模块探测天线具有方向性，在天线正前方120°范围内灵敏度很高，具有比全向天线更远的作用距离和抗干扰能力。该模块内部集成微波振荡器、检波器和高增益中频放大器，具有更高的集成度。模块直接输出低阻抗多普勒信号，用户只需将中频输出接入控制器输入端即可使用，无需用户二次开发中频放大电路。操作简单，性价比高。
二、产品照片

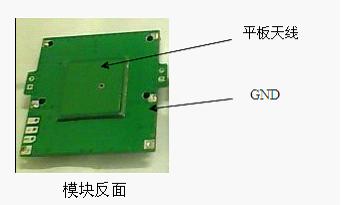

实物图片
天线方向图
三、技术参数
|
感应检测频率 |
5.8GHZ±75MHz |
|
发射功率密度 |
＜＜5mW/c m2 |
|
辐射角 |
水平角120°（天线端）垂直角110° |
|
检测距离 |
不小于10米 |
|
最小检测运动速度 |
5cm/秒（沿天线纵横线测试） |
|
中频输出 |
以DC2.5V为零位线输出交流信号，无信号时输出DC 2.5V |
|
工作电压 |
5V |
|
工作电流 |
＜20mA |
|
温度范围 |
-40°C至+85°C |
|
外形尺寸： |
35mmX34mmX4.8mm (不包括天线高度） |

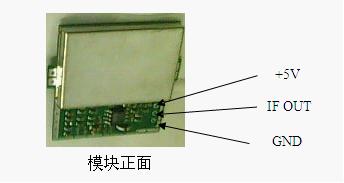

四、接线说明
五、模块波形图

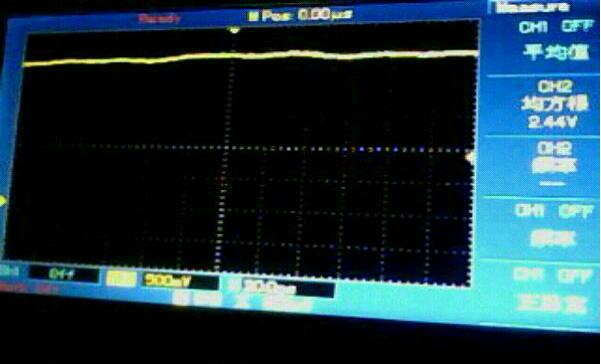

静态输出

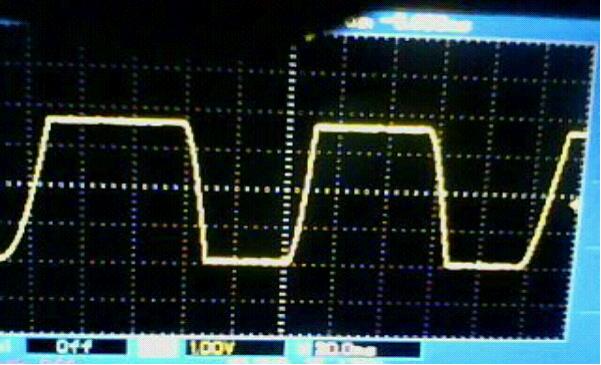

探测到移动物体波形输出
六、应用领域
CS-3型微波模块是利用多普勒雷达原理设计的微波移动物体探测器，主要应用于自动门控制开关、人体自动感应灯具、ATM自动提款机的自动录像控制系统、火车自动信号机等场所。
