PT2262+2272四路无线遥控继电器模块电路PCB源文件下载

电梯直达

跳转到指定楼层

楼主

ID:124821 发表于 2021-8-16 12:46 | 只看该作者 |只看大图回帖奖励

回帖奖励

|倒序浏览 |阅读模式

原帖出处:PT2262+2272单路无线遥控继电器模块电路原理图与PCB源文件下载

现将单路改为四路，因技术有限，学习中，电路设计难免会不是很合理。望大神优化一下，谢谢！

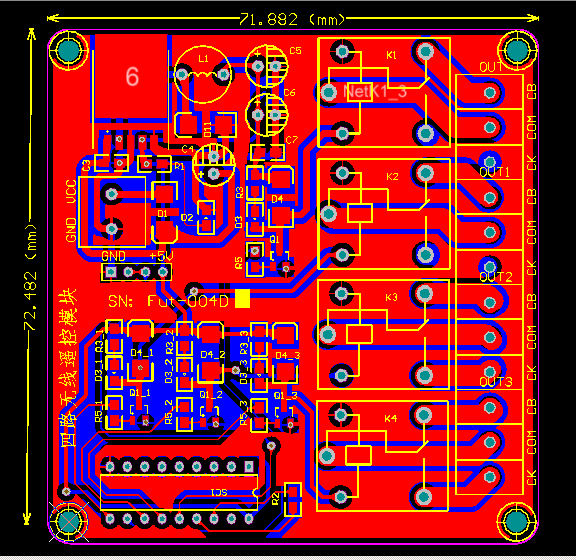

Altium Designer画的PCB图如下：(51hei附件中可下载工程文件)

PCB文件下载:

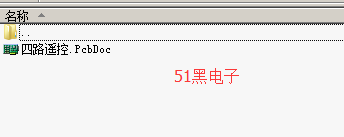

四路遥控.7z (6.25 MB, 下载次数: 68)
