TDA2030简单双声道音频放大电路原理图及pcb

ID:259747 · 发表于 2017-12-10 14:02

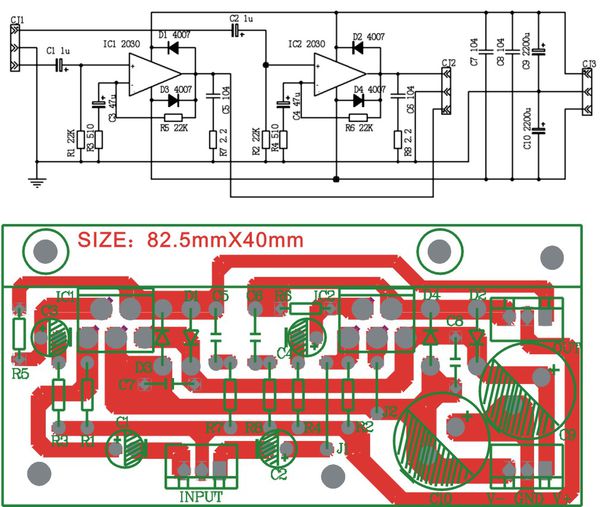

这个是用两个tda2030组成的简单电路，功率可达到30w

ID:249545 · 发表于 2017-12-12 20:57

对于初学者来讲,开始DIY能有原理图和PCB印板图,是相当好的帮助!

ID:285200 · 发表于 2018-2-24 15:36

前来学习

ID:233325 · 发表于 2018-3-15 09:36

谢谢分享

ID:250334 · 发表于 2018-3-16 22:22

感谢分享，正好需要

ID:223788 · 发表于 2018-3-31 21:00

感觉电路不错，，，。

ID:300238 · 发表于 2018-4-1 10:19

对于学习者来讲,DIY原理图和PCB印板图可以让菜鸟成长

ID:300238 · 发表于 2018-4-1 10:20

学习了，受教

ID:249545 · 发表于 2018-4-17 17:19

TDA2030A=TDA2040=TDA2040A=TDA2050,相当不错!

ID:299857 · 发表于 2018-4-25 22:24

要搞两个电源，两个变压器，不好弄来。
有单电源的吗？或者有什么办法可以解决电源问题，

ID:343053 · 发表于 2018-6-1 18:36

谢谢楼主无私发布，不知道楼主有试制过吗？成品有没有电流声或底噪的？？
要是这个电路很安静的话，以后就照着这个图来焊制功放了

ID:271152 · 发表于 2018-6-2 18:53

单片机我来了发表于 2018-4-25 22:24
要搞两个电源，两个变压器，不好弄来。
有单电源的吗？或者有什么办法可以解决电源问题，

只需一个双电源的变压器就行

ID:271152 · 发表于 2018-6-3 16:12

wj15139633219 发表于 2018-6-2 18:53
只需一个双电源的变压器就行

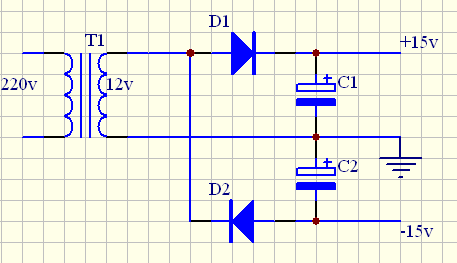

这是单电源的电路图，仅供参考

ID:522481 · 发表于 2019-5-10 18:42

不错很好的资料

ID:557425 · 发表于 2019-6-8 11:27

对于初学者来讲,开始DIY能有原理图和PCB印板图,是相当好的帮助!

ID:558577 · 发表于 2019-6-10 00:35

收藏了谢谢。

ID:569996 · 发表于 2019-6-24 22:27

对于初学者来DIY能有原理图和PCB印板图,是相当好的帮助!

ID:446915 · 发表于 2019-8-10 22:28

对于初学者来讲,开始DIY能有原理图和PCB印板图,是相当好的帮助!

ID:303801 · 发表于 2020-6-27 08:22

厉害的老哥

ID:303801 · 发表于 2020-6-27 08:23

很好的资料

ID:762303 · 发表于 2020-6-27 17:05

请问开头这个cj1是什么器件？

ID:651438 · 发表于 2020-10-12 10:33

楼主成品做过吗底噪怎么样

ID:909675 · 发表于 2021-4-21 15:03

对于初学者来讲,开始DIY能有原理图和PCB印板图,是相当好的帮助!

ID:1020175 · 发表于 2022-4-23 21:50

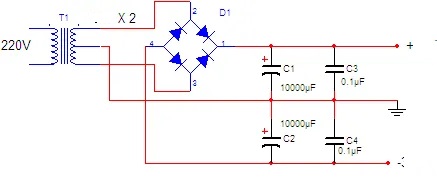

13楼提供的整流滤波是单电源的电路图，双电源是悬浮接地。存在很多瑕疵，这个电路图现在已经很少有人采用了。现提供一个成熟，非常常用的双路整流滤波电源电路，供大家参考
