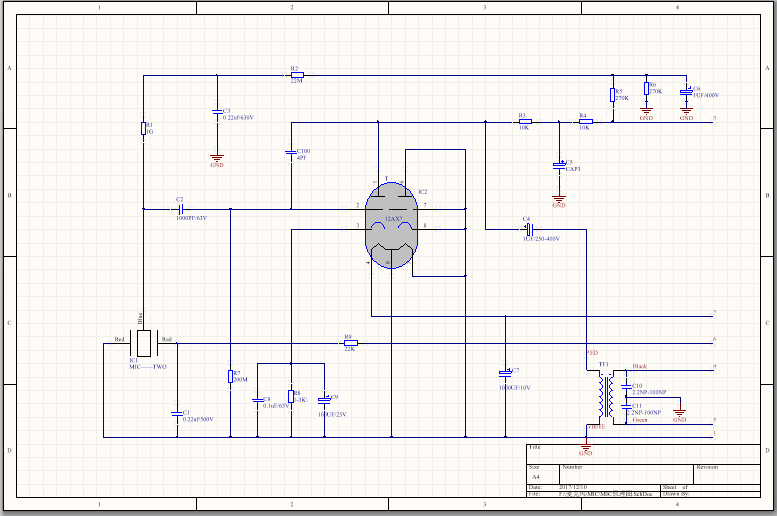

电子管麦克风原理图,非原创,来自国外一款设计的整理

ID:164172 · 发表于 2017-12-10 18:26

希望有人喜欢吧，这个不能直接生成BOM表，我没有那么多时间修改了，见谅，电子元器件也可以根据自己的需要进行选择

附件在这里下载：

MIC原理图.rar (14.38 KB, 下载次数: 67)

注意注意注意BOM:（不知道全不全，这个需要配合特别的电源才可以使用的）

1-d电子管，12AX7

1-9针管插座

1-7针XLR公连接器

2-C4两端的陶瓷绝缘子

1-膜电阻，1/2w 10k10k

1-膜电阻，2W 100k

2-膜电阻，1/2w 270k

2-电阻，2200万或5100万

1 -电阻,200米

1-膜电阻，RJ/2w-3k1kj

1-电阻，1千米

2 -电容,1μ/ 400 v

1-电容，1/250V，NP或1/400V

2 -电容,.022μ/ 630 v

1-电容，1000 pf/630v

1 -电容,100μ/ 25 v

3 -电容,0.1μ/ 63 v

1 -电容,1000μv / 10

1-陶瓷电容，2-4pf

1-变压器，转比为10:1
