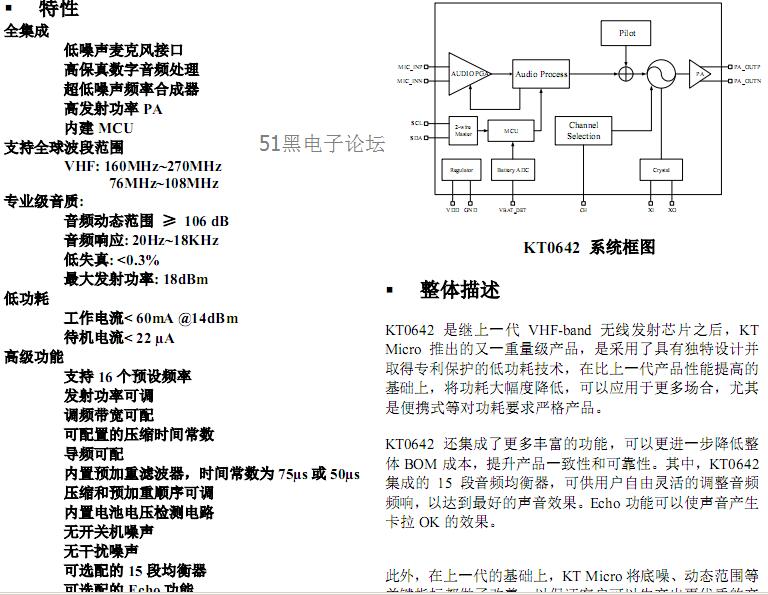

KT0642是继上一代VHF-band无线发射芯片之后，KT Micro推出的又一重量级产品，是采用了具有独特设计并取得专利保护的低功耗技术，在比上一代产品性能提高的基础上，将功耗大幅度降低，可以应用于更多场合，尤其是便携式等对功耗要求严格产品。

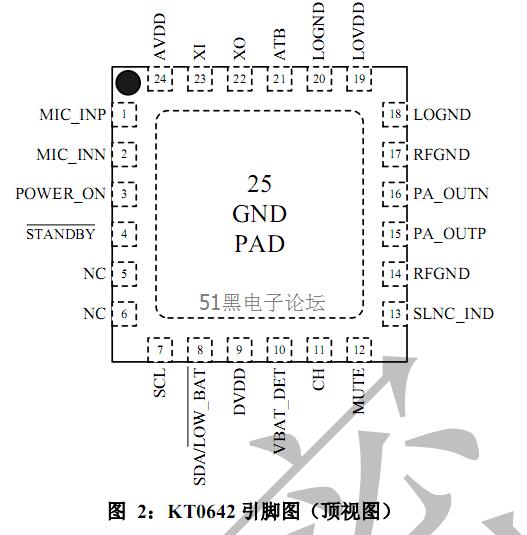

KT0642引脚图：

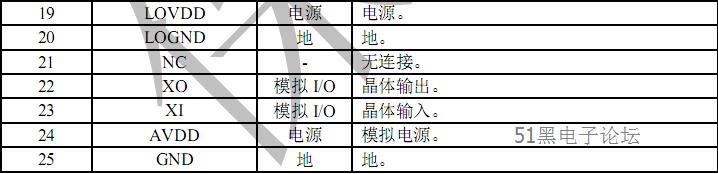

KT0642管脚功能定义：

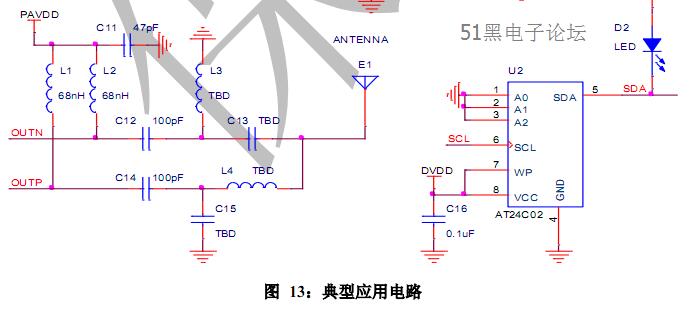

KT0642的典型应用电路：
KT0642 是KT Micro 全新一代低功耗VHF波段无线麦克风发射芯片。由于更高的集成度，使用该芯片时，外围电路得到了进一步精简。同时，该产品可以 兼容KT Micro 的上一代的麦克风接收机，可供客户灵活选用。在保证性能比上一代产品有所提升的基础上，该产品在功耗方面有着更加优异的表现，输出功率 可以通过内部配置，在14dBm 的发射功率下，工作电流只有60mA，大大延长 了无线麦克风的使用时间。该产品仍然延续上一代产品的小体积封装，加上精简 的外围电路，可以使客户的产品轻松实现小型化设计。
3.2. 上电和休眠
KT0642 有三种工作模式，正常工作模式、关机模式和待机模式。当POWER_ON 引脚为低电平时，芯片处于关机模式。当此引脚和STANDBY引脚都为高电平时，芯片进入正常工作模式，并从外部EEPROM 中读取寄存器配置。在 正常工作模式下，将STANDBY引脚拉低，芯片进入待机模式。
由于采用了独特的设计，在三种工作状态进行转换的过程中，整体系统不会 有噪音输出，可以保证良好的用户体验。
3.3. 音频均衡
KT0642 具有音频均衡功能，可供用户根据要求来调节出多种不同的声音效果。通过配置寄存器EQ_EN 可以选择该功能开启或关闭，1 为开启，0 为关闭。 该功能可以调整的频点包括25Hz、40Hz、63Hz、100Hz、160Hz、250Hz、400Hz、630Hz、1KHz、1.6KHz、2.5KHz、4KHz、6.3KHz、10KHz、16KHz 共15 个频点。每个频点可以调整增益的范围是正负12dB，1dB 步进，可以通过配置 寄存器GAIN_xxx<4:0>来选择对应频点要调整的增益。

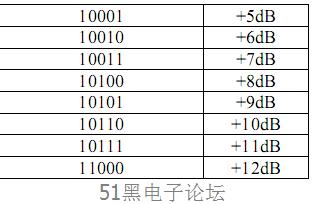

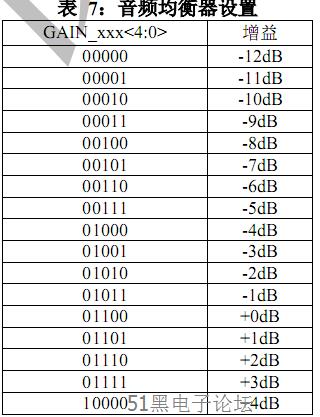

表 7：音频均衡器设置
回声（Echo）

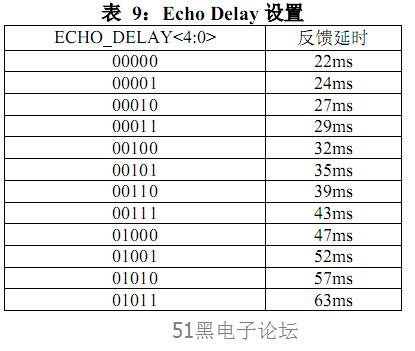

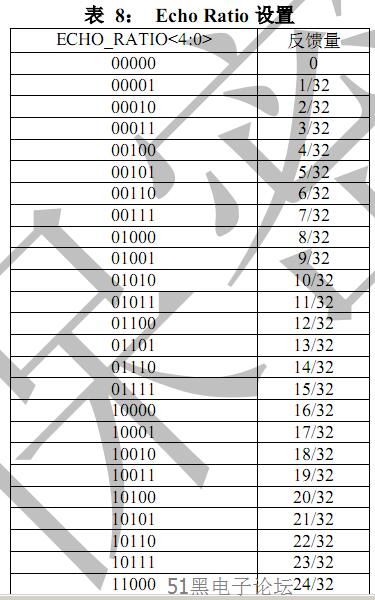

Echo 功能的增加可使声音更加饱满。配置寄存器ECHO_DIS 为0 且寄存器ECHO_BYMCU 为高时，Echo 功能将被使能，寄存器ECHO_RATIO<4:0>用于控制Echo 的反馈强度，寄存器ECHO_DELAY<4:0>用于控制Echo 的反馈延时。 当时，寄存器ECHO_RATIO<4:0>和ECHO_DELAY<4:0>的值可由MCU配置； 当寄存器ECHO_DIS 为1 时，ECHO 功能被关闭。
表 8：Echo Ratio 设置
3.5. 音频AGC
KT0642 具有音频AGC 功能，可通过配置寄存器AU_AGC_DIS 开启或关闭。当输入音频信号的幅度过大或者过小时可以自动调整MicPGA 的增益。增益的最大增益由寄存器MICPGA_GAIN_SEL<1:0>确定。
寄存器COMPEN_GAIN<1:0>用于设置音频AGC 模块输出整体的增益大小。也就是说音频AGC 模块的整体输出幅度不是由寄存器MICPGA_GAIN_SEL<1: 0>确定，而且是由寄存器COMPEN_GAIN<1:0>确定。改变寄存器MICPGA_GAIN_SEL<1:0>只能影响音频增益的分配。
3.6. 音频ALC
KT0642 具有音频ALC 功能，可以对音频信号进行软限幅，配置寄存器ALC_DIS 选择ALC 功能是否开启，寄存器ALC_SOFTKNEE 用于控制拐点特性， 寄存器ALC_VMAX<6:0>选择限幅门限。ALC_SOFTKNEE 寄存器为1 时采用渐变限幅方式，为0 时采用突变拐点方式。

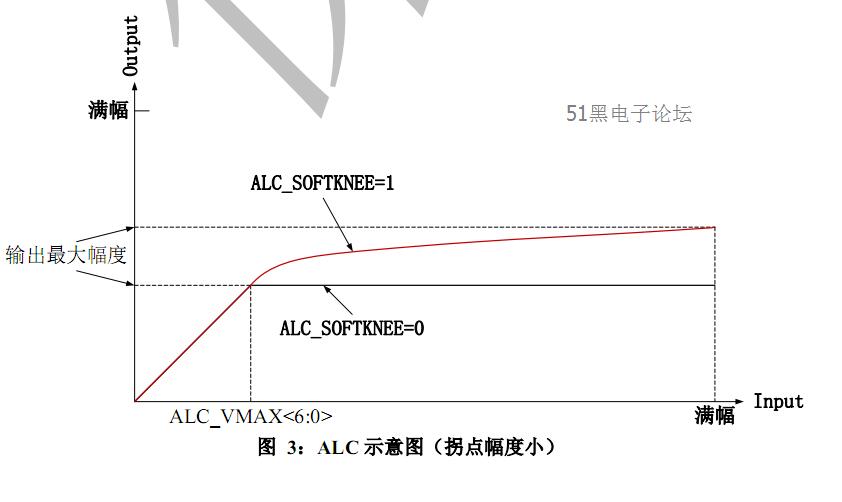

如图3 所示，对于渐变限幅方式，当ALC 的拐点选择较小时（ALC_VMAX<6:0> ≤ 108），ALC 模块的输入信号为最大时，ALC 的输出才可以达到1.5倍的拐点输出幅度。
如图4 所示，对于渐变限幅方式，当ALC 的拐点选择较大时（ALC_VMAX<6:0> ≥ 109），ALC 模块的输入信号未达到最大时，ALC 的输出就可以达到满幅输出。此后，ALC 模块的输入信号再增加，ALC 的输出幅度也不会继续增加了。此特性从表 10 中也可以看出来。
而对于突变拐点方式，在ALC 模块输入达到寄存器ALC_VMAX<6:0>设定的幅度后，输出幅度就一直恒定，不再增加了。
3.7. 晶振
KT0642 支持24MHz/24.576MHz 两种晶体，晶体的精度为±50ppm。
3.8. 麦克风接口

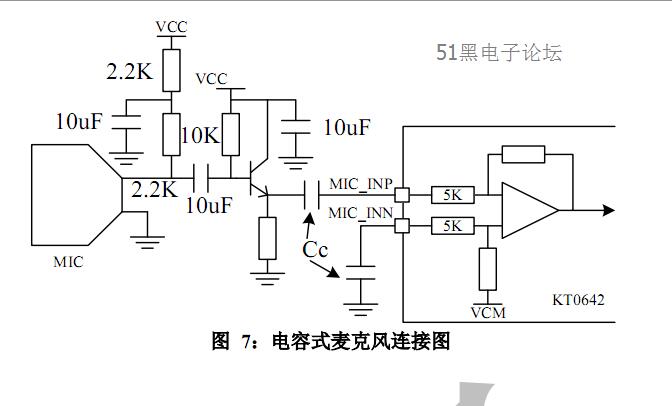

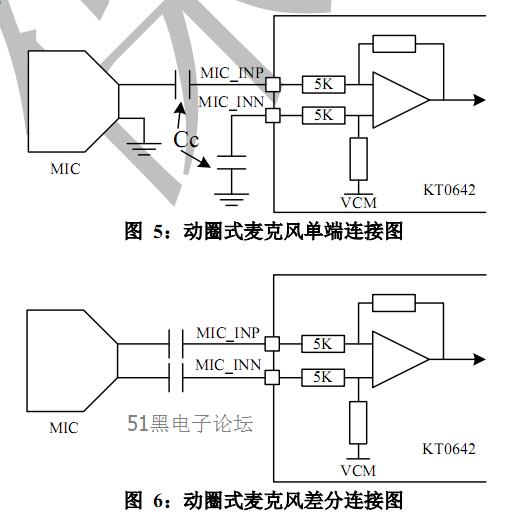

KT0642 集成了低噪声麦克风接口，可以支持动圈式麦克风、电容式麦克风。其中动圈式麦克风可以支持差分输入和单端输入两种形式。图5 为典型的动圈式麦克风单端输入连接方式。输入的音频信号通过管脚MIC_INP 进入KT0642 。图6 为典型的动圈式麦克风差分端输入连接方式。输入的音频信号通过管脚MIC_INP 和MIC_INN 进入KT0642。需要在MIC_INP 和MIC_INN 引脚上串联一个AC 耦合电容。耦合电容的值需要恰当的选择，以保证在音频的低频端保持较好的频率响应。
3.9. 预加重
KT0642 内置预加重功能，可以通过将PRE_DIS 寄存器设置为0 来使能预加重功能，如果此寄存器为1 则将关闭预加重功能。KT0642 的预加重时间常数为75μs 或50μs，可以通过PRE50US 寄存器选择。与KT061x 系列产品兼容需要将预加重时间常数设置为75μs。
音频信号通过预加重功能和压缩器的顺序是由PRE_FIRST 寄存器决定的，可以先过预加重再过压缩器，也可以先过压缩器再过预加重。
3.10.音频压缩器
KT0642 可以通过音频压缩器将音频信号进行压缩，该电路是KT Micro 拥有自主知识产权的。并可以保证与传统方案完全一致的性能。音频压缩器将输入的音频信号的动态范围按照2:1 的比例进行压缩。时间常数可以通过设置寄存器COMP_TC<2:0>进行设定。通过设置寄存器COMP_DIS 置1 可以选择压缩器开启或者关闭。
与上一代产品相比KT0642 增加了对小信号压缩比例的单独调整功能。如图 9 所示对于幅度小于CPRS_THRSH<3:0>寄存器设定的门限时，音频压缩器按照 1:1 的比例输出。此功能可以通过将CPRS_KNEE_DIS 寄存器置1 关闭。
3.11.Silence Mute 与音频信号检测
KT0642 内置音频信号检测功能。寄存器SLNC_MUTE_DIS 为0 时，音频信 号检测功能开启。
当输入音频信号的幅度小于寄存器SLNC_MUTE_LOW_LEVEL<3:0>设置的门限，且持续的时间超过寄存器SLNC_MUTE_TIME<4:0>设置的时间时，KT06
42 将进入Silence Mute 状态。
当SLNC_MUTE_ACT<1:0>寄存器为0 时，芯片进入Silence Mute 状态后SLNC_IND 引脚输出高电平，不做其他操作。
当SLNC_MUTE_ACT<1:0>寄存器为1 时，芯片进入Silence Mute 状态后将自动将音频输出静音，同时SLNC_IND 引脚输出高电平。
当SLNC_MUTE_ACT<1:0>寄存器为2 时，芯片进入Silence Mute 状态后将自动将音频输出静音后再关闭射频PA，同时SLNC_IND 引脚输出高电平。
当SLNC_MUTE_ACT<1:0>寄存器为3 时，芯片检测到Silence Mute 状态后，将进入Standby 状态，同时SLNC_IND 引脚输出高电平。
在Silence Mute 状态下只要KT0642 检测到输入音频幅度大于寄存器SLNC_ MUTE_HIGH_LEVEL<3:0>设定的门限后，芯片马上退出Silence Mute 状态，SLNC_IND 引脚输出低电平。如果SLNC_MUTE_ACT 寄存器为1 或2，则芯片自动恢复为正常工作状态。
寄存器SLNC_MUTE_DIS 为1 时，音频信号检测功能关闭。
3.12.静音
KT0642 有一个带内部上拉电阻的MUTE 引脚。当MUTE 引脚接低电平时，芯片可以正常调制音频信号。当MUTE 引脚接高电平时，芯片将处于静音状态。
另外，寄存器MUTE_PILOT_EN 为1 时，MUTE 引脚接高电平，芯片将不再发送导频信号。如果寄存器MUTE_PILOT_EN 为0，即使MUTE 引脚接高电平， 芯片仍将发送导频信号。
如图10 所示为MUTE 引脚的基本连接方法。
3.13.导频
KT0642 可以提供一个30KHz 或30.72KHz 的导频信号。通过设置寄存器PI LOT_EN 来选择该功能的开启或是关闭。导频信号的频偏可以通过寄存器AUX_FDEV<1:0>进行调整。
3.14.频道选择
KT0642 支持VHF 160MHz~270MHz 的频率范围，该产品相对上一代产品，不再需要片外VCO 电感，只需配置相应的匹配参数，即可得到所需的频段。

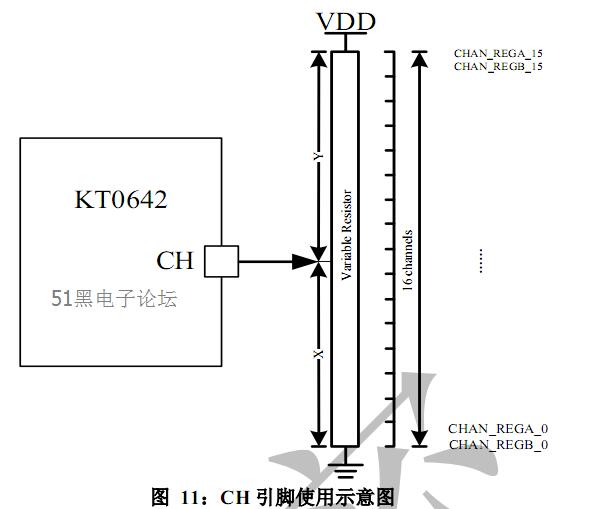

KT0642 需要通过如图11 所示的电位器将VDD 均匀的分为16 份，每份电压对应一个发射频率。最低电压对应的频率由CHAN_REGA_0<15:0>和CHAN_ REGB_0<15:0>两个寄存器决定。最高电压对应的频率由CHAN_REGA_15<15:0>和CHAN_REGB_15<15:0>两个寄存器决定。中间的14 个频率由CHAN_REGA_x<15:0>和CHAN_REGB_x<15:0>寄存器决定（x=1~14）。用户可以通过KT Micro 提供配置软件输入频率得到相应的寄存器值。
关于信道配置的更多信息，请阅读APP NOTE 。
3.15.发射功率
KT0642 的发射功率是可以调节的，可以通过设置寄存器PA_GAIN<5:0>的值来设定发射功率。为了消除破坏性的杂散辐射，在频道正确配置之前，PA 是默认为关闭的。在PLL 锁住之后，用户需要将寄存器PA_ON 置1，来启用PA输出。当芯片将要进入待机模式或者关闭电源，应首先将寄存器PA_ON 置0。
KT0642 的PA 输出信号可以通过两个不同的引脚PA_OUTP 和PA_OUTN 差分输出。为了能够通过单端天线发射RF 信号，需要加一个巴伦来将差分接口转为单端端口。如果天线为双极型，则不必加此巴伦。
KT0642 的PA 输出信号也可以通过引脚PA_OUTN 来输出。可以直接使用单端天线发射RF 信号。但在同样的PA_GAIN<5:0>配置下，差分输出功率低3dB。
关于巴伦和阻抗匹配电路的更多信息，请参阅APP NOTE 。
3.16. 电池电压检测

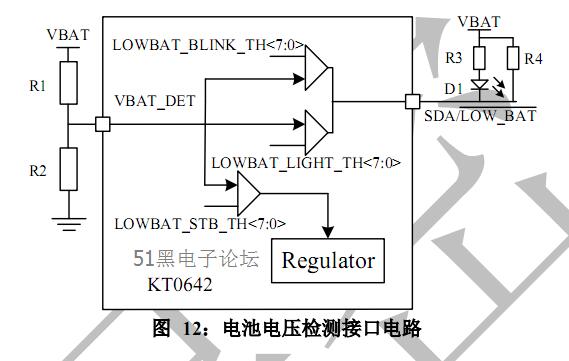

KT0642 集成了电池电压检测ADC 。寄存器BATT_EN 置1 用于使能VBAT_DET 引脚的检测功能，芯片内置的ADC 将VBAT_DET 引脚的电压在0~1.2V之间进行量化。寄存器LOWBAT_EN 置1 用于使能低电压报警功能，使能后VBAT_DET 引脚的电压低于LOWBAT_BLINK_TH <7:0>或LOWBAT_LIGHT_TH<7:0>设定的值后，SDA/ LOW_BAT 将输出10Hz 的方波或低电平。寄存器LOWBAT_STB_EN 置1 用于启动低电压待机功能，开启后VBAT_DET 引脚的电压低于LOWBAT_STB_TH <7:0>设定的值后，芯片将进入待机模式。接口电路如图12 所示。R1 和R2 的值应该正确选择以保证VBAT_DET 引脚的电压不超过全量程上限。
用户与可以通过SDA/ LOW_BAT引脚外接一个LED 作为低电压指示用。
当VBAT_DET 引脚上的电压高于LOWBAT_BLINK_TH<7:0> 寄存器设定的电压时，SDA/ LOW_BAT引脚处于漏极开路状态。当VBAT_DET引脚上的电压2低于LOWBAT_BLINK_TH<7:0> 寄存器设定的电压时，LED 会一直闪烁。当V2 BAT_DET 引脚的电压继续下降，并低于LOWBAT_LIGHT_TH<7:0> 寄存器设 定的电压时，LED 保持常亮状态。当VBAT_DET 引脚的电压继续下降，并低于
3 LOWBAT_STB_TH<7:0> 寄存器设定的电压时，KT0642 将会进入待机状态。需要注意，如果进入低电压待机状态前没有开启低电压报警功能，则进入待机状态后SDA/ LOW_BAT 引脚将通过内部48Kohm 电阻上拉输出高电平。否则SDA /LOW_BAT引脚将保持高阻状态。
注1：VBAT_DET 引脚的电压不应高于1.2V。
注2：寄存器LOWBAT_BLINK_TH<7:0>设定的电压必须高于寄存器LOWBAT_LIGHT_TH<7:0>设定的电压.
注 3 ：寄存器 LOWBAT_STB_TH<7:0>设定的电压必须同时低于寄存器 LOWBAT_BLINK_TH<7:0>和寄存器LOWBAT_LIGHT_TH<7:0>设定的电压。
3.17.2-wire 接口

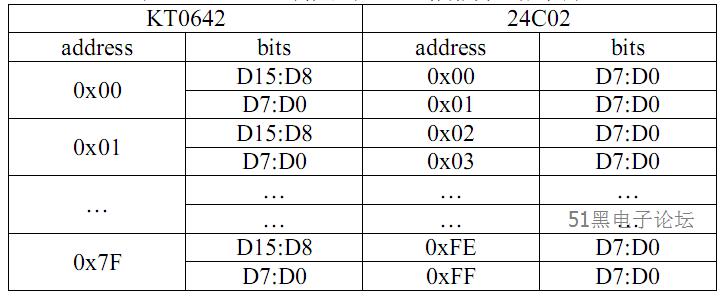

KT0642 集成了2-wire master 接口。通过此接口连接外部EEPROM。芯片上电时，可以从预先烧录好的EEPROM 中读取寄存器配置，初始化KT0642 的工作状态。KT0642 寄存器与EEPROM （24C02）存储单元的对应关系如表 11 所示。24C02 的A2:A0 地址必须设定在3’b000 到3’b110 之间才能保证KT0642 可以正确的从EEPROM 中读取数据。
表 11：KT0642 寄存器与24C02 存储单元对应关系
