串口屏的基本概念
串口是单片机中最普遍的一种接口，几乎99%的单片机系统都支持串口，串口开发在单片机开发中成为一种基础中的基础，具有广泛的用户基础和资料普及度；
而另一方面，TFT彩色液晶屏的控制显示却复杂的多，不仅每家甚至每种屏接口都不一致，且还需要自己处理汉字点阵以及图形点阵，您看到的彩色界面实际上是一个点一个点绘制出来的，需要高档的单片机才能做到，且实现是非常复杂的；
常言道，把复杂的事情变简单就是价值，串口屏正遵循了这个原则，您只需要通过串口发送一个命令字符串，比如"CLS(1);" 就可以将屏幕清成红色；同样发送其他的命令就可以完成汉字以及图片的显示。
串口屏的原理
串口屏是由液晶屏+单片机+存储器三部分构成的，由计算机将图片和汉字点阵通过GpuMaker程序预先存储到串口屏的存储器中，然后由单片机通过串口发送指令调用显示就可以，单片机部分的编程就会变得异常简单；
不管什么型号的串口屏，都有4个标准的引出脚，如图：

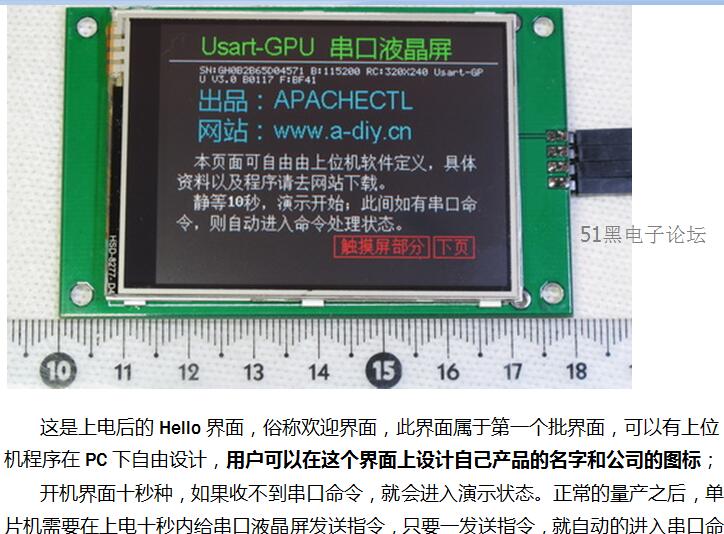

+5V和GND当然是串口屏的供电管脚，直接接上5V电源，系统即可点亮并演示可实现的相关功能。
RX是串口屏的数据接收管脚，需要接TTL线的TX数据发送端；
TX是串口屏的数据发送管脚，需要接TTL线的RX数据接收端；
注意：早期部分型号的串口屏，可能存在RX与TX接反的情况（2015年5月份以前购买的），如果您发现Gpumaker或者串口助手不能正常的接上串口传回的OK，
目录
第一部分：基础概念 9
串口屏的基本概念 9
串口屏的原理 9
选型手册 10
第二部分：硬件连接 10
开箱，上电 10
接电脑 11
使用GpuMaker简单连接测试 12
使用串口助手连接测试 14
接单片机 15
设置串口屏的波特率 16
busy接口 16
第三部分：使用GPUMaker构建项目 17
第一件事：设置需要使用的汉字及英文字体 17
汉字与字符的基本知识 17
设置步骤： 19
第二件事：生成所需要图片的点阵数据 21
第三件事：使用界面模拟显示来制作界面 24
批界面 26
数据上传 27
第四部分：指令语句的使用 28
串口屏使用的知识点解析 28
分辨率与坐标 28
颜色值与颜色号 29
前景和背景 32
常用的指令变量 32
指令列表 33
指令语法速查（注：所有指令大写） 37
指令：CLS (c) 37
指令：PS (x1,y1,c) 37
指令：PL(x1,y1,x2,y2,c); 37
指令：BOX(x1,y1,x2,y2,c); 38
指令：BOXF(x1,y1,x2,y2,c); 38
指令：CIR(x1,y1,r,c); 39
指令：CIRF(x1,y1,r,c); 39
指令：CBOX(x1,y1,x2,y2,r,c); 39
指令：CBOF(x1,y1,x2,y2,r,c); 40
汉字显示指令 40
指令：LABL(m,x1,y1,x2,'str',c,ali) 40
指令：DS12(x1,y1,'显示内容字符串',c,limitX); 41
指令：DS16(x1,y1,'显示内容字符串',c,limitX); 41
指令：DS24(x1,y1,'显示内容字符串',c,limitX); 42
指令：DS32(x1,y1,'显示内容字符串',c,limitX); 42
指令：DS48(x1,y1,'显示内容字符串',c,limitX); 42
指令：DS64(x1,y1,'显示内容字符串',c,limitX); 43
指令：BS12(x1,y1,x2,lw,'显示内容',c); 43
指令：BS16(x1,y1,x2,lw,'显示内容',c); 44
指令：BS24(x1,y1,x2,lw,'显示内容',c); 44
颜色相关指令 45
指令：SCC(c,color); 45
指令：SBC(c); 45
图形与汉字叠加指令 46
指令：PIC(x1,y1,pn); 46
指令：ICON(x1,y1,pn,xn,yn,n) 46
指令：CPIC(x1,y1,pn,px1,py1,w,h) 47
指令：BPIC(m,x1,y1,pn,ishide); 47
指令：PLAB(m,x1,y1,x2,'str',c,ali,pn) 47
指令：PS16(m,x1,y1,'显示串',c,limitX); 48
指令：PS24(m,x1,y1,'显示串',c,limitX); 48
指令：PS32(m,x1,y1,'显示串',c,limitX); 49
指令：PS48(m,x1,y1,'显示串',c,limitX); 49
指令：PS64(m,x1,y1,'显示串',c,limitX); 50
指令：DBOX(x1,y1,x2,y2,w,c); 50
指令：PBOX(pn,x1,y1,x2,y2,w); 50
曲线相关指令 51
指令：DQX(x1,y1,xp,yn,xn,yp) 51
指令：RQX 51
指令：Qn 52
指令：Sn 52
菜单相关指令 52
指令：MENU(x,y,w,h,pw,x1,x2,hzm,yn,max,pg,go); 52
指令：MSHW 53
指令：MSET(n) 53
指令：MDF(n,pn,'菜单文字'); 54
触摸相关指令 54
指令：TPST(w,h); 54
指令：TPN(n); 55
指令：TPOW(c); 55
指令：BTN(n,x1,y1,x2,y2,t,asc); 55
指令：TICN(pn,xn,yn); 56
指令：BICN(n,x1,y1,n1,n2,asc); 57
指令：TSIN(hzm,x1,y1,limitX,long,t,c); 57
指令：PBTN(n,x1,y1,w,h,bp1,bp2,asc); 58
指令：TPIS('str'); 59
WIn8相关指令 59
指令：W8BF(x1,y1,x2,y2,cn) 59
指令：W8DF(m,n,'显示定义字符串'); 59
指令：W8MU(x,y,w,h,j,t); 60
指令：W8UE(n); 60
指令：W8SE(n); 60
指令：W8TP(n,x1,y1,x2,y2,cn,asc) ; 61
指令：TASC(n,asc); 61
表格相关指令 62
指令：TABL(x,y,w,h,m,n,c); 62
指令：CELS(m,h,l,'显示内容',c,bc,ali); 62
指令：CELP(m,h,l,'显示内容',c,pn,ali) 63
指令：CEUE(h,l); 63
系统相关指令 64
指令：TERM 64
指令：SPG(n); 64
指令：DRn 64
指令：INF; 65
指令：SNF(x1,y1) 65
指令：SXY(x,y) 65
指令：SEBL(n); 66
指令：SEND('str'); 66
第五部分：常用的界面设计 66
图像叠加显示 66
使用SXY语句自定义构建组件 67
使用曲线 68
使用表格 68
图标ICON语句的活用 70
1、显示超大字 70
2、显示电量图标 71
3、大量图标使用 71
菜单的使用 72
框图菜单的使用 75
Win8 Metro风格界面的设计 77
V5.0新添的整个解决方案 78
第六部分：程序框架与设计技巧 81
程序框架设计(页面间调度设计) 81
界面显示设计(页面内布局设计) 83
刷新显示变量(页面内显示元素设计) 85
如何把电压这个浮点值输出到串口屏？ 85
固定区域显示测量数值 86
非固定区域刷新刷新显示数字 87
系统调试与解决问题 88
方法一：常规串口助手法： 88
方法二：串口”搭载法”: 88
页面显示语句设计的误区 89
误区一：认为界面闪烁是因为串口屏刷新速度不够快 89
误区二：每个命令后面都加上0d 0a (\r\n) 90
第七部分：触摸屏的使用 90
触摸屏的基本概念： 90
触摸屏的流畅性 91
触摸屏的校准： 91
触摸屏的工作模式与返回数据 92
触摸屏关闭模式 TPN(0); 92
坐标模式 TPN(1); 93
热区及组态模式 TPN(2); 93
绘图模式 TPN(3); 93
高级模式 TPN(4); 93
触摸屏的6种热区 93
触摸屏的asc参数 95
组态键盘的设计 96
使用ICON模式的4X4小键盘： 96
使用切图模式的全键盘（含数字字母切换） 99
触摸回馈的程序设计 100
非组态键盘的回馈程序设计： 100
组态键盘的回馈程序设计： 102
第八部分：串口屏系统的升级 104
为什么需要升级 104
升级的具体步骤 104
第九部分：工程与量产 108
产品设计与量产注意事项 109
第十部分：扩展功能 110
终端功能 111
什么是终端功能： 111
终端功能详解 111
背光功能 114
第十一部分：各型号屏详细描述 114
电源特性 114
XC6206方案 114
1117方案 114
1117+升压方案 115
外形参数总表 115
GPU18A 115
GPU20A 115
GPU22A/22B/22E/22F/22G 117
GPU22C(4Key) 118
GPU22DTP 119
GPU26ATP 120
GPU26BK-PTF 121
GPU28A/28A(II)/28AK-PTF 121
GPU28CTP 122
GPU35BTP/GPU35DTP-PTF/35C 123
GPU45A 124
主要的技术参数 125
其他界面 126
第十二部分:附属表格 132
颜色对应表: 132
新产品与说明书语句对应表 133
第十三部分：QA 134
第十四部分：相关下载： 134
GpuMaker V5.0 (简称GM5) 134
样例 134
6S 锂电航模电显: 134
wifi 物联网显示: 134
Usart GPU 使用手册GM5下载：
Usart GPU 使用手册GM5.docx
(11.62 MB, 下载次数: 67)
|
