高速PCB设计系列基础知识72 | 负片层的光绘设置

[复制链接]
跳转到指定楼层
楼主
  板妹给大家送上
  废话不多说,直接进入步骤:

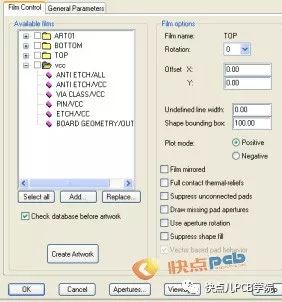

  负片层的光绘层面设置只要在正片层的光绘设置的基础上加上ANTI ETCH对应的当前负片层和THTUGH ALL对应的ANTI ETCH 如下图

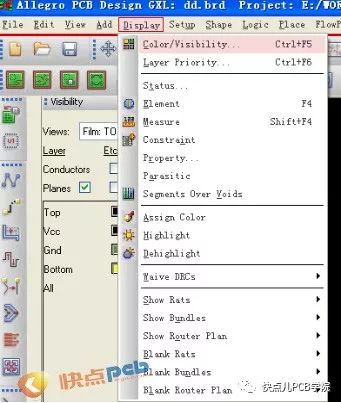

  执行生成对应层面设置的命令

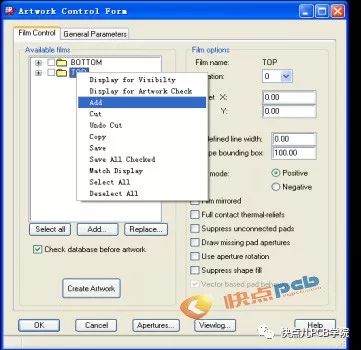

  选择available films 中的任意选一个,然后右键弹出



  选择ADD,弹出如下图,输入对应要生成的层面,如vcc


  然后OK,生成的层面设置如下图
