  本期讲解的是PCB设计中阻焊的光绘设置。
  阻焊的光绘层面设置
  以SOLDERMASK-TOP为例,SOLDERMASK-BOTTOM以此类推

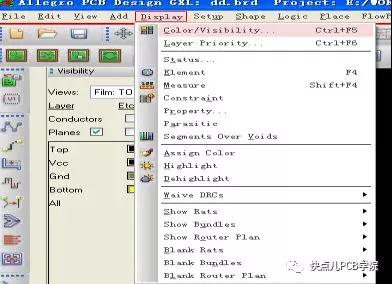

  首先把ALLEGRO的COLOR管理器打开,并把所有层面都OFF:
  在 BOARD GEOMETY中选择OUTLINE, SOLDERMASK-TOP
  在PACKAGE GEOMETY中选择SOLDERMASK-TOP
  在STACK-UP栏,把PIN  VIA对应的SOLDERMASK-TOP选上
  点击OK,再执行

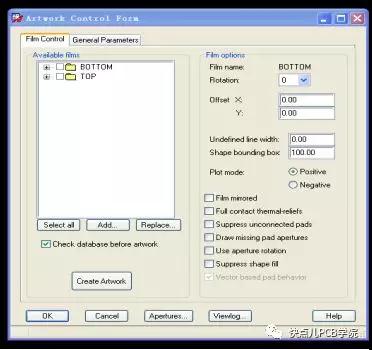

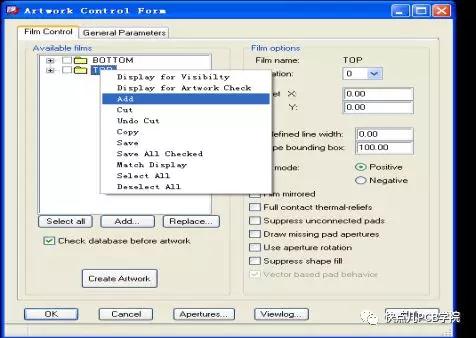

  选择available films 中的任意选一个,然后右键弹出

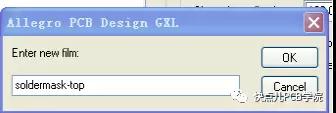

  选择ADD,弹出如下图,输入对应要生成的层面,如SOLDERMASK-TOP

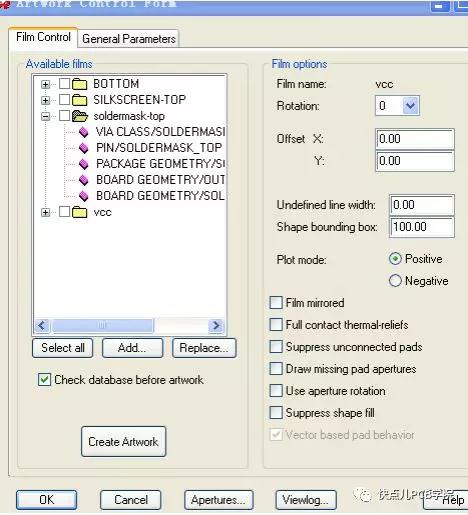

  然后OK,生成的层面设置如下图
