新手学习不可错过的一套底板


下载附件

2010-12-23 16:17 上传

DB-MD212 是瀚之显公司开发的基于MD212 无线模块配置评估板，板载串口调试、集成串口下载功能，是您学习开发本公司MD212无线模块，参加各类电子设计竞赛，快速搭建产品的不二选择。
DB-MD212 主要针对初学者和初次开发应用，板上资源齐全，配套例程用于产品开发或系统的无线模块的开发学习。
提供原理图，含串口线、USB线。

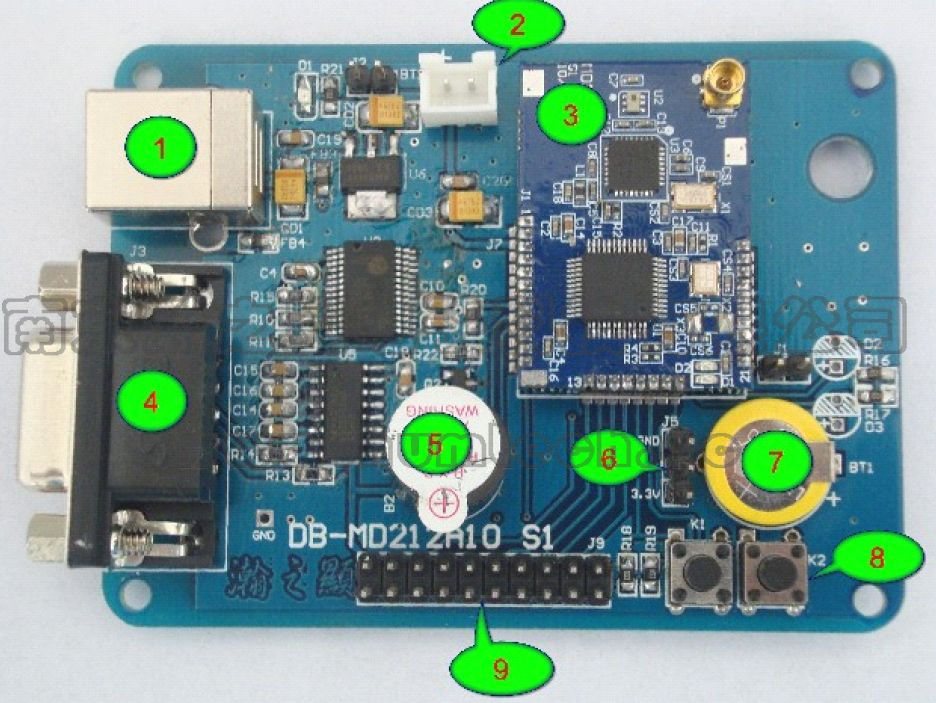

1 接口介绍
①USB接口，DC 5V
②电池供电接口
③MD212A10无线通讯模块
④RS232通信接口
⑤蜂鸣器
⑥启动方式选择
⑦备用纽扣电池
⑧功能选择按键
⑨JTAG 接口
2、供电电路
本评估板拥有两种供电方式：
第一种使用USB 供电，经过AMS1117 稳压到3.3V；
第二种是直接使用电池（3v）供电，此时不经过1117 稳压；
注：使用USB 供电时需将J2 短路，使用锂电池需将J2 断路。
3、启动方式
J5 为MD212 的启动方式选择：
若与低电平短路或者悬空，则MD212 进入用户FLASH 启动方
式，该模式为默认启动方式；
若与高电平短路，则MD212 进入ISP 启动模式
4、通信接口
本评估板使用标准串口与上位通信，上位机可以直接通过串口发
送、接收数据；
同时本评估板也预留了USB 接口，该接口通过PL2303 与无线模
块的UART2 连接，方便客户选择。
5、发送、接收指示
本评估板使用蜂鸣器、LED 灯指示发送、接收数据：
当按下K1 后，每发送或者接收一包数据，蜂鸣器将响一次；
当按下K2 后，每发送后者接收一包数据，模块自带的LED 灯将
闪一次；
6、JTAG接口
本接口完全符合JTAG 规范，方便用户做二次开发。
