高速PCB设计系列基础知识77 | 光绘文件生成

[复制链接]
板儿妹0517 发表于 2018-1-27 14:30 | 显示全部楼层 |阅读模式
本期讲解的是PCB设计中光绘文件的生成。
  生成光绘文件
  DRC Check
  (1)DRC CheckDRC Check
  每个板子在出Gerber之前,必须先Run DRC以确保板子不存在致命错误。
  1)执行菜单Display>Status,弹出如下对话框

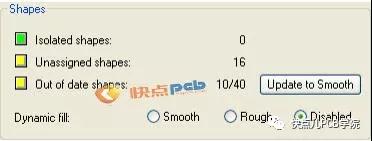

  先检查动态Shape
  如果Update to Smooth是灰色的,则已OK,否则要选择Update to Smooth按钮执行该命令。
  2)再选择Update DRC按钮执行命令,检查Unplaced symbols等栏位前是否都已绿色:,如果有任何一个栏位显示的是黄色:,则必须对这一栏位进行确认。
  (2)Database Check
  在Film Control左下方有一个check database before artwork,选择出底片前做一次database检查,如果有检查到error,相应的那张底片将无法生成,所以在出底片前最后先执行菜单Tools>Database check,将出现的问题解决掉。
  (3)Create Artwork
  在Available films下选择要输出的films,点击Create Artwork按钮执行命令产生。art后缀的artwork files。点击Viewlog按钮,查看photoplotlog文件,确保所以底片文件被准确地建立。
