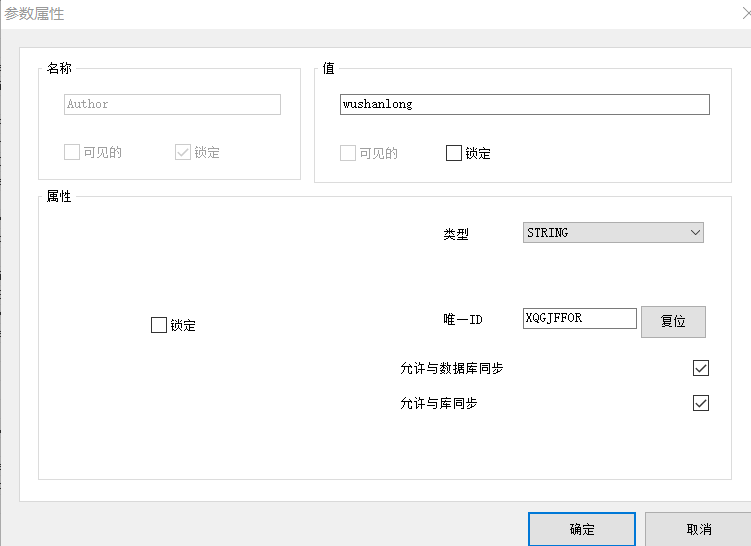

1、在SCH原理图编辑窗口空白处,单击右键,从右键菜单中选择:options-------document optons--------弹出:文档选项对话框(见下图所示)-------左键点击:参数 标签----------出现很多英文名称如:author(作者) 、title(标题)、address1(地址1)、companyname(公司名称)、drawnby(绘图者)等等--------双击以上任一英文名称--------弹出:参数属性 对话框(见下图)-------在 值 下边的方框 输入标题 或作者或公司名称 或地址-------单击确定------确定

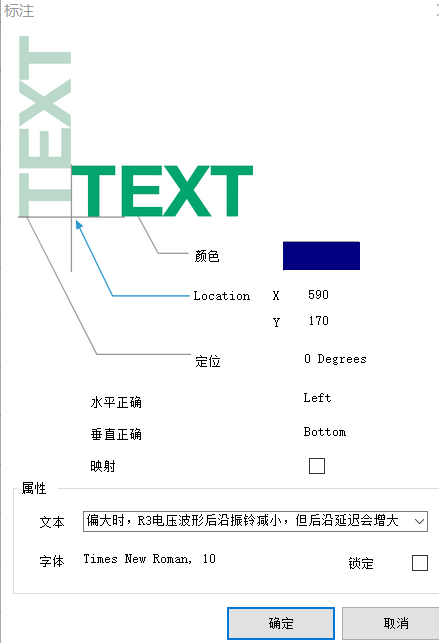

2、单击:place放置----------text string字符串-------点按:TAB键--------弹出:标注 对话框(见下图所示)---------在属性 文本 框右端点击下拉箭头-------弹出英文名称的下拉列表---------选择 author 或 title 或address1 等等-----------单击:确定--------弹出 作者或地址或标题的鼠标----------放置在SCH图右下角的标题栏合适的位置----------单击右键退出标题栏的编辑状态。
|
-
