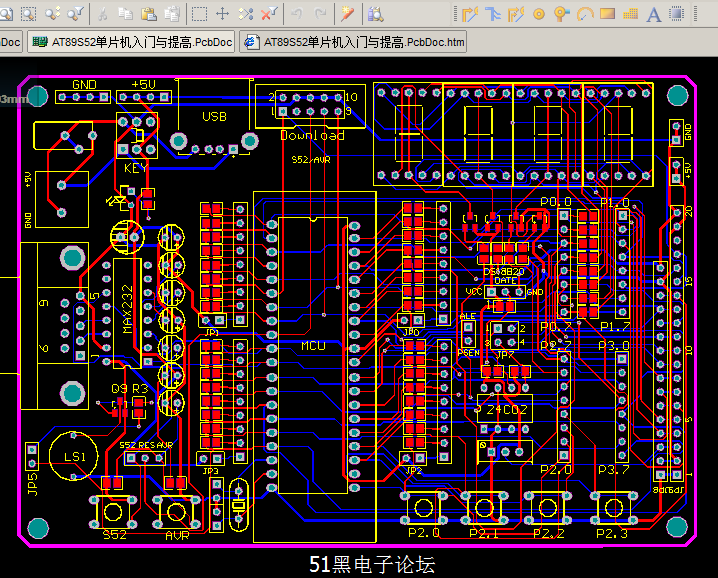

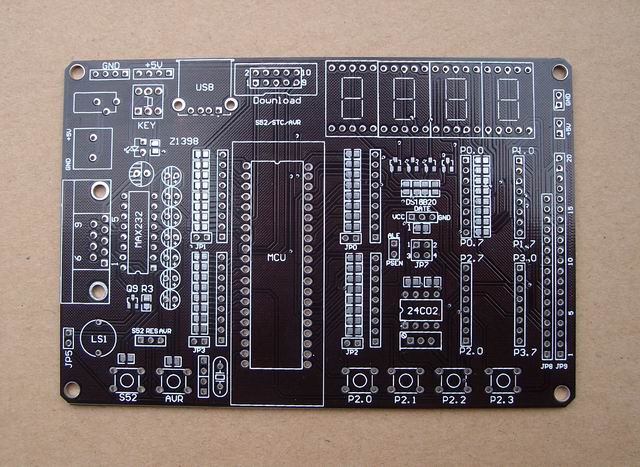

Altium Designer画的AT89S52单片机开发板入门与提高原理图和PCB图如下：(51hei附件中可下载工程文件)
【简要说明】
一、尺寸：长128mm宽87mm高18mm
二、支持芯片：AT89S51/S52/S53 支持STC89C51/C52/C53（加转换板可使用ATMEGA8/48、ATMEGA16/32）
三、工作电压：直流4.5~5.5伏
四、单片机标准十针下载接口。（可使用并口下载线和USB下载线下载）
五、特点：
1、具有电源指示。
2、所以I/O口以引出并有LED灯指示。
3、四位数码管显示、四位按键输入、32位LED发光二极管显示。
4、标准的11.0592M晶振。（晶振可以插拔更换）
5、具有上电复位和手动复位。
6、四种供电接口（USB供电、端子引入供电、排针引入供电、电源头接口供电）
7、串口通信使用MAX232接口，同时可以下载STC单片机程序。
8、带有蜂鸣器，可以输出音调
9、S52和AVR两种不同复位方式（高电平复位和低电平复位）
10、40P单片机引脚夹座，方便更换单片机。
11、具有掉电保护芯片24C02
12、留有128X64和1602液晶接口
13、提供大量程序、参考程序
14、提供仿真程序
六、提供相关软件
七、提供例程及其学习资料
适用场合：单片机学习、电子竞赛、产品开发、毕业设计。。。

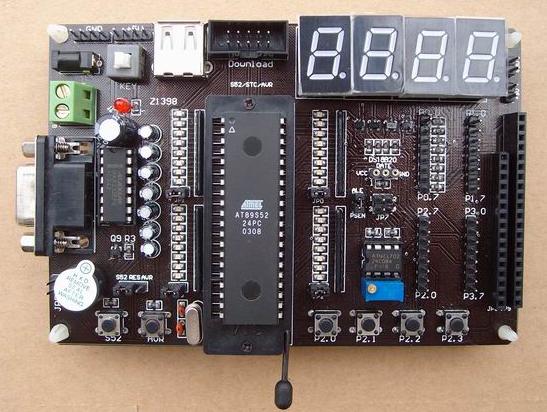

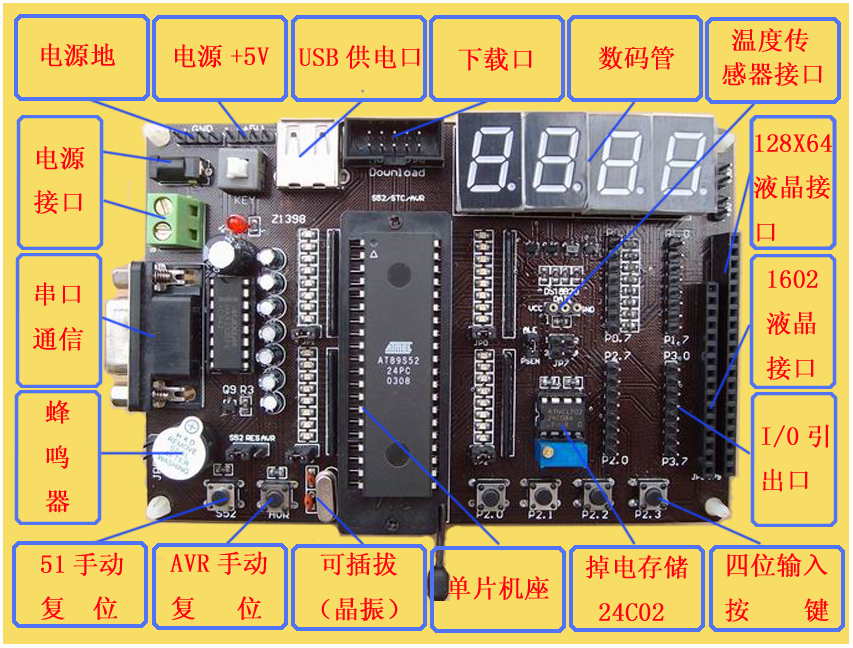

实物图：

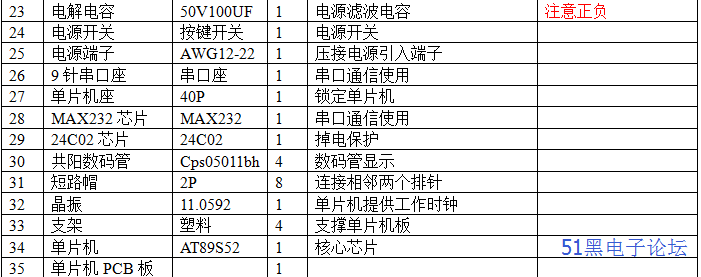

单片机开发板散装套件焊接顺序说明

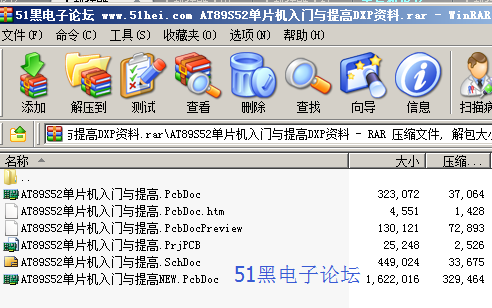

全部资料51hei下载地址：
|
-
-
AT89S52单片机入门与提高DXP资料.rar
466.95 KB, 下载次数: 106, 下载积分: 黑币 -5
-
-
焊接顺序详细说明.doc
7.35 MB, 下载次数: 25, 下载积分: 黑币 -5
-
-
开发板检测演示程序.rar
624 Bytes, 下载次数: 41, 下载积分: 黑币 -5
-
-

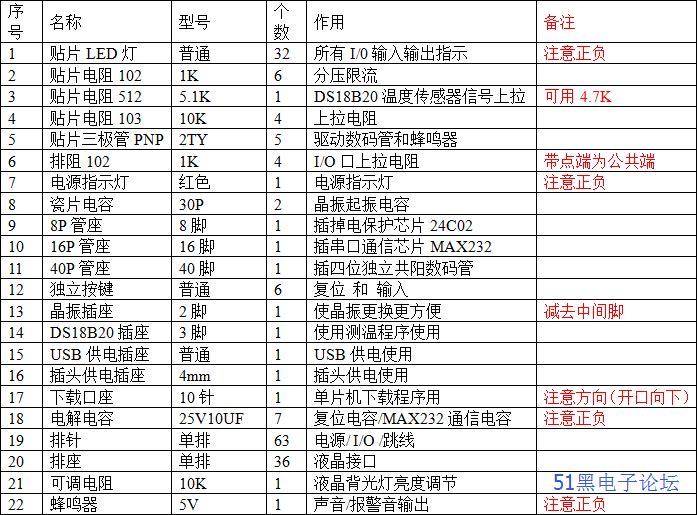

元件焊接顺序清单.doc
