AT89S52单片机迷你开发板的电路图与附带源码等资料下载

ID:284341 · 发表于 2018-2-19 01:32

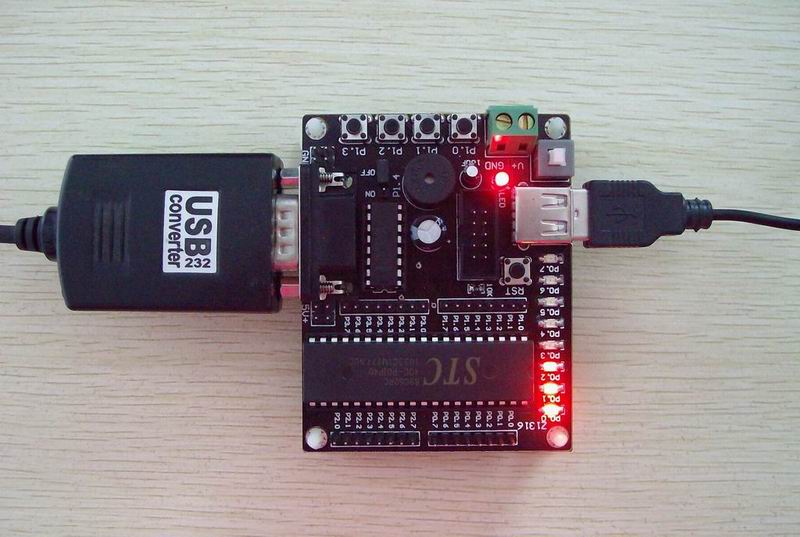

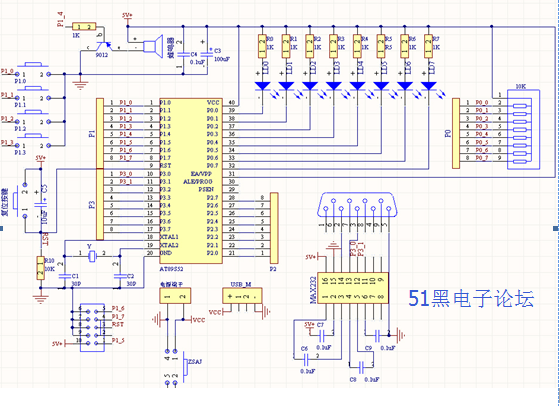

开发板的电路原理图：

【简要说明】

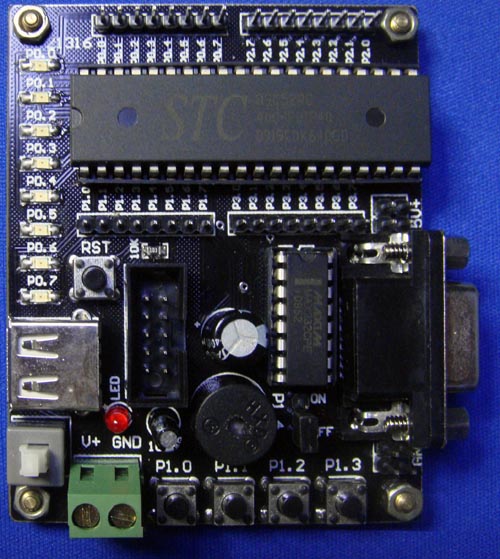

一、尺寸：长80mmX宽65mmX高15mm
二、主要芯片：主要芯片：STC89C52单片机、MAX232
三、工作电压：直流4.5 - 5.5V
四、电脑串口下载，USB供电，可外接5V供电
五、特点：
1、具有电源指示。
2、所有I/O口都以引出。
3、可以实现与电脑串口通信。
4、标准的12M晶振。
5、具有上电复位和手动复位。
6、支持AT89SXX系列单片机和STC89CXX系列单片机
7、支持STC串口下载；
8、P1口四位按键输入；
9、P0口八位信号灯指示；
10、可USB供电、可端子接线供电、可排针引电；
11、带有蜂鸣器

六、提供相关软件、资料、原理图
适用场合：单片机学习、电子竞赛、产品开发、毕业设计。。。

这是其中的一个例程：

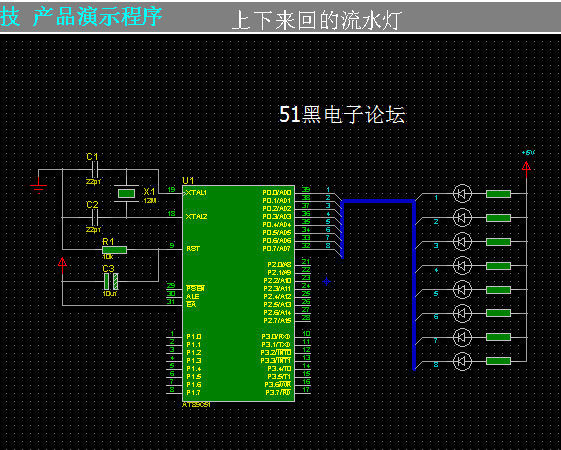

单片机上下来回的流水灯仿真原理图如下（proteus仿真工程文件可到本帖附件中下载）

单片机上下来回的流水灯源程序如下:

/********************************************************************
佳和科技
*********************************************************************/
//实例6：上下来回的流水灯：
#include<reg52.h> //包含单片机寄存器的头文件
#define uchar unsigned char//宏定义无符号字符型
#define uint unsigned int //宏定义无符号整型
/********************************************************************
初始定义
*********************************************************************/
uchar temp; //定义字符型变量
uchar a,b,i;
/********************************************************************
延时函数
*********************************************************************/
void delay()//延时程序
{
uchar m,n,s;
for(m=20;m>0;m--)
for(n=20;n>0;n--)
for(s=248;s>0;s--);
}
/********************************************************************
主函数
*********************************************************************/
main()
{
while(1) //无限循环
{
temp=0xfe; //11111110定义每次一个灯亮
P0=temp;//直接对1/0口赋值，使批输出低电平。
delay();//延时
/**********************************
LED从移动上到下移动
***********************************/
for(i=1;i<8;i++)//实现LED的从右到左移动
{
a=temp<<i; //左移i位
b=temp>>(8-i); //右移8-i位
P0=a|b;//按位或
delay();
}
/**********************************
LED从移动下到上移动
***********************************/
for(i=1;i<8;i++)//实现广告灯的从左到右移动
{
a=temp>>i; //右移i位
b=temp<<(8-i); //左移8-i位
P0=a|b;//按位或
delay();
}
}
}

复制代码

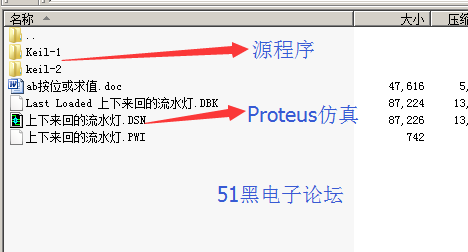

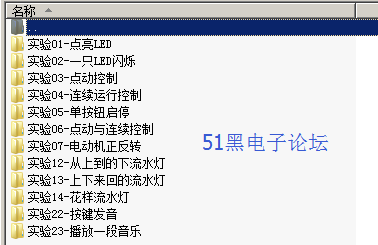

所有资料51hei提供下载:
