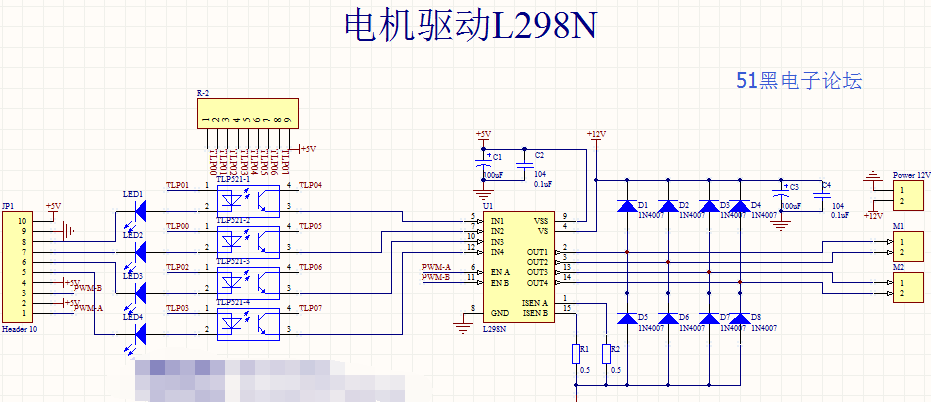

Altium Designer画的L298N直流步进电机控制驱动模块的电路原理图和PCB图如下：(51hei附件中可下载工程文件)

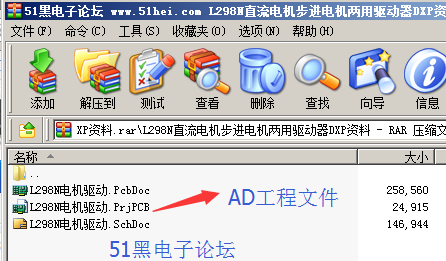

工程文件包：

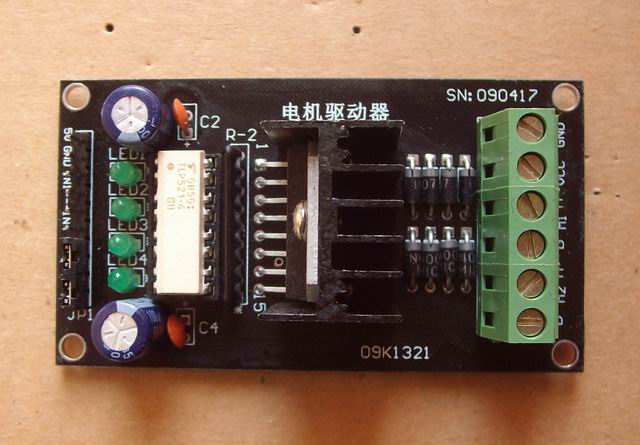

实物图：
【简要说明】 一、尺寸：长80mmX宽45mmX高28mm
二、主要芯片：L298N、光电耦合器
三、工作电压：控制信号直流4.5~5.5V;驱动电机电压5~30V
四、可驱动直流（5~30V之间电压的电机）
五、最大输出电流2A （瞬间峰值电流3A）
六、最大输出功率25W
七、特点：1、具有信号指示
2、转速可调
3、抗干扰能力强
4、具有续流保护
5、可单独控制两台直流电机
6、可单独控制一台步进电机
7、PWM脉宽平滑调速（可使用PWM信号对直流电机调速）
8、可实现正反转
9、采用光电隔离

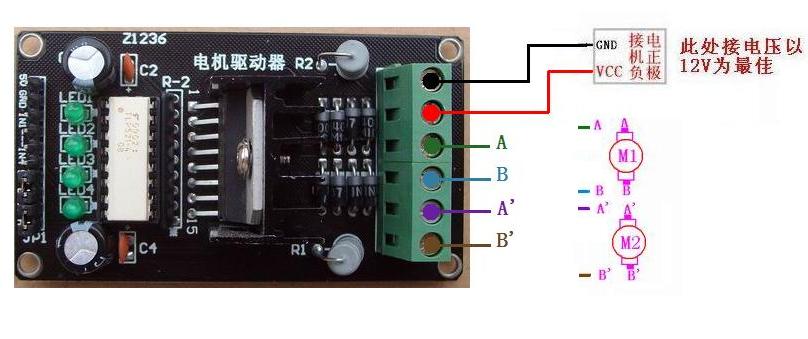

L298N模块控制直流电机接线图：

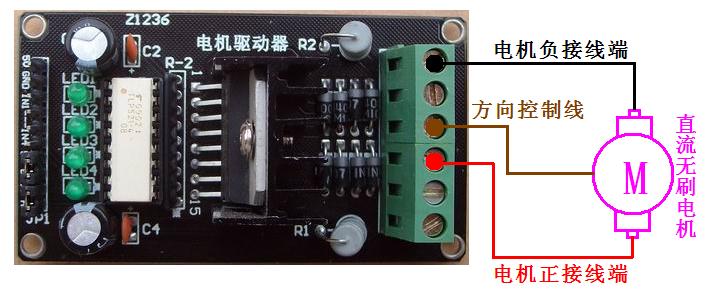

L298N模块控制步进电机接线图：

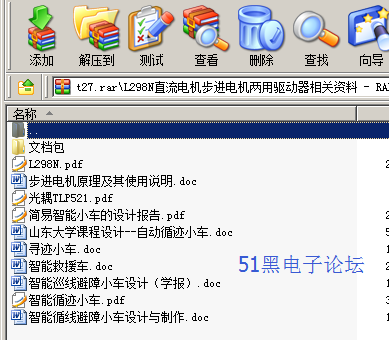

各种相关资料打包：
