NE555触摸延时控制模块电路原理图与PCB工程文件全套资料下载

[复制链接]
跳转到指定楼层
楼主

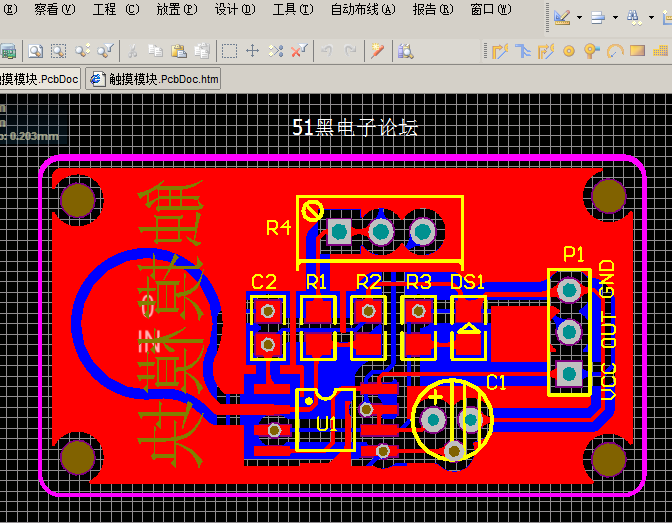

Altium Designer画的NE555芯片控制的触摸延时控制模块电路原理图和PCB图如下:(51hei附件中可下载工程文件)


模块使用手册
【简要说明】
一、 尺寸:长45mmX宽18mmX高13mm
二、 主要器件:电位器,三极管
电压:直流5V
三、 可直接接单片机或者接我们的继电器模块板
特点:
1、具有输出信号指示。
2、直接可接单片机输输入口。
3、抗干扰能力强
4、延时时间可以调整5秒~1分钟
5、可单独控制一块我们产品的继电器模块(下面图片有)
6、寿命长可连续工作
7、是标准2.54mm排针做输入输出连接。
8、四周有固定安装孔。
适用场合:单片机学习、电子竞赛、产品开发、毕业设计。。。
【标注图片】
【原理图】
【可与此继电器模块直接连接控制大负载】
【图片展示】


全部资料51hei下载地址:

产品使用手册.doc

2.31 MB, 下载次数: 27, 下载积分: 黑币 -5

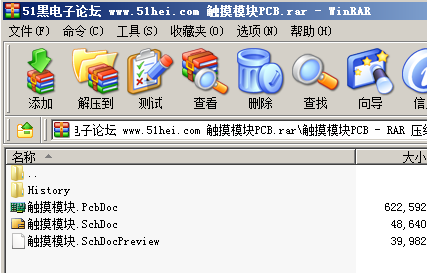

触摸模块PCB.rar

488.14 KB, 下载次数: 37, 下载积分: 黑币 -5

触摸延时模块设计资料.doc

2.32 MB, 下载次数: 36, 下载积分: 黑币 -5

触摸延时模块设计资料.pdf

420.02 KB, 下载次数: 30, 下载积分: 黑币 -5

原理图.doc

27 KB, 下载次数: 32, 下载积分: 黑币 -5
