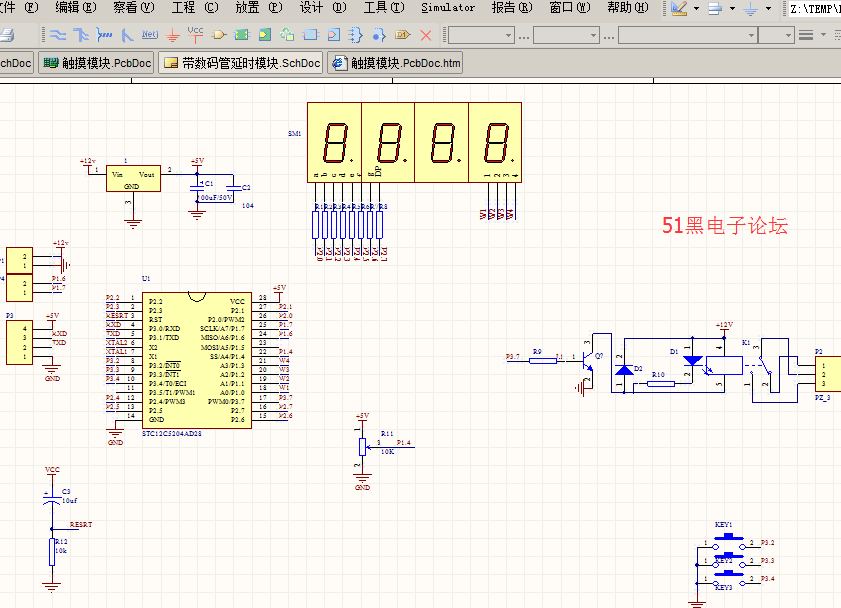

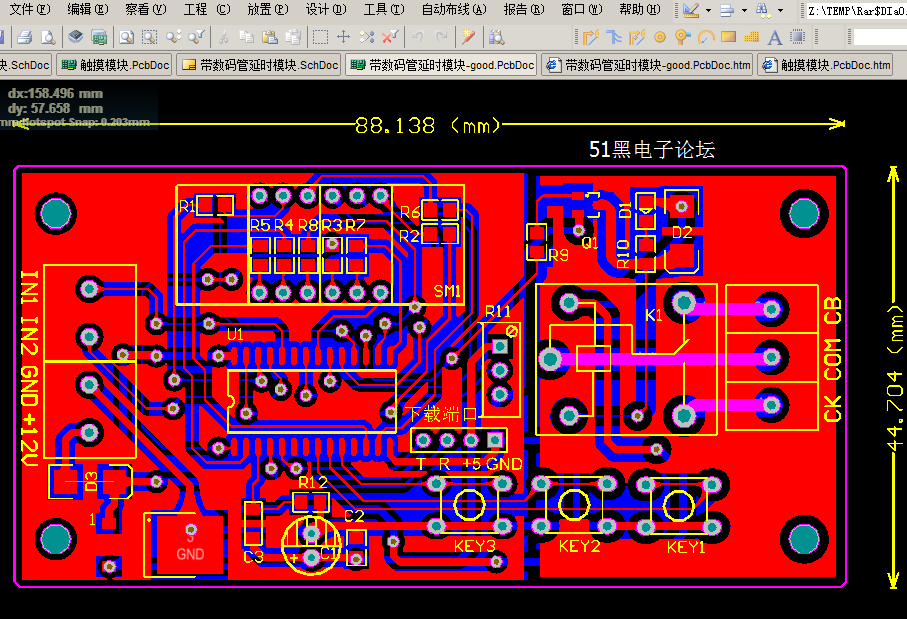

Altium Designer画的三路AD采集/温度采集/两路输入输出继电器数码管显示模块原理图和PCB图如下：(51hei附件中可下载工程文件)

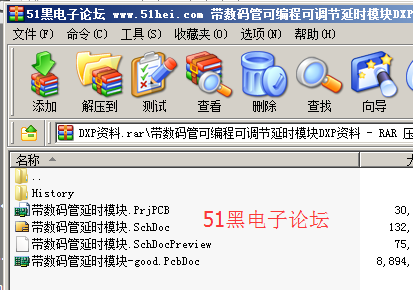

资料里面包含：三路模拟量采集并显示（AD—UART发送），两路输入控制继电器等单片机源码

注：该模块可以做成温度、显示、数字输入、继电器输出、AD采集、延时时间调节等功能的产品。如顾客没有特殊要求，我们默认发货倒计时30秒控制继电器吸合程序功能

适用场合：温控设备、0到5V模拟量采集、定时延时继电器、工业以及项目中。。。

【输入端子说明】

VCC和GND为电源供电端子，直流供电电压范围6V-40V

A1、A2为模拟量输入端子，采集0-5V的直流电压

IN1、IN2为两路数字量带光电隔离的输入控制端

KEY1、KE2为两路按键输入

【两路输出端子说明】

两路继电器输出可控制交流220V/10A的负载

【下载通讯端口】

UART接口可以用来下载程序或进行通讯

【时间控制模块】

通过编程，可以用按键或电位器做为调节延时时间（具体功能可以联系客服，根据顾客具体要求实现）

【温度控制模块】

1用直插的DS18B20（需要顾客另外购买DS18B20）可以做成两路数字输入，两路AD，两个按键输入，两路继电器输出的温度控制模块（要实现具体什么功能，请与客服联系！拍下之前，务必于与客服联系）

用另一种型号的DS18B20（需要顾客另外购买DS18B20）可以做成两路数字输入，两路AD，两个按键输入，两路继电器输出的温度控制模块

电位器调节延时闭合时间，带触发控制单片机源程序如下:

/********************************************************************
汇诚科技
实现功能:延时通断
使用芯片：STC12C2052AD
晶振：11.0592MHZ
波特率：9600
编译环境：Keil
作者：zhangxinchunleo
【声明】此程序仅用于学习与参考，引用请注明版权和作者信息！
/********************************************************************
采样AD的电压值作为继电器的延时吸合时间最大调节数为255秒最小调节单位是秒
或者最大调节时间为分，最大调节数为255，最小调节单位为分
注意：调节好设定时间之后，要断电重新上电
********************************************************************/
#include<STC12C52.h> //库文件
#include <intrins.h>
#define uchar unsigned char//宏定义无符号字符型
#define uint unsigned int //宏定义无符号整型
#define FOSC 11059200L
#define BAUD 9600
#define ADC_POWER 0x80 //ADC 电源控制位
#define ADC_FLAG 0x10 //ADC 转换结束标志位
#define ADC_START 0x08 //ADC 开始转换控制位
#define ADC_SPEEDLL 0x00 //420个时钟周期转换一次
#define ADC_SPEEDL 0x20 //280 个时钟周期转换一次
#define ADC_SPEEDH 0x40 //140个时钟周期转换一次
#define ADC_SPEEDHH 0x60 //70个时钟周期转换一次
void display(void); //显示函数
void t_to_dis(uchar num);
#define DUAN P2 //P0口控制段
#define WEI P1 //P2口控制位
/********************************************************************
初始定义
*********************************************************************/
//数码管显示段码
code uchar seg7code[11]={ 0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90,0XBF};
//数码管显示位控制
sbit wei1=P1^0; //位的控制端
sbit wei2=P1^1;
sbit wei3=P1^2;
sbit wei4=P1^3;
//按键输入
sbit key2=P3^2;
sbit key1=P3^3;
//模拟量输入端
sbit A1=P1^5;
sbit A2=P1^6;
sbit A3=P1^4;
//输入控制端
sbit IN1=P1^7;
sbit IN2=P3^7;
//输出控制端
sbit OUT1=P3^4;
sbit OUT2=P3^5;
uchar numb[4]; //定义字符串用于数值转换
uint tcnt;
uchar miao;
/********************************************************************
延时函数
*********************************************************************/
void delay(uint x)//延时程序 0.1秒
{
uint m,n,s;
for(m=x;m>0;m--)
for(n=20;n>0;n--)
for(s=248;s>0;s--);
}
/********************************************************************
AD转换初始化程序
*********************************************************************/
void InitADC()
{
P1ASF|=0x10; //设置P1口为开漏模式，使用AD功能
ADC_RES=0; //AD数据寄存器清空
ADC_CONTR=ADC_POWER|ADC_SPEEDLL|ADC_START;//打开AD电源，转换周期XX
delay(10); //延时
}
/********************************************************************
AD转换控制程序
*********************************************************************/
uchar GetADCResult(uchar px) //转换输出的数据（PX为通道口）
{
ADC_CONTR = ADC_POWER | ADC_SPEEDLL |px| ADC_START;//开始转换
_nop_(); //延时一个机器周期
_nop_(); //延时一个机器周期
_nop_(); //延时一个机器周期
_nop_(); //延时一个机器周期
while (!(ADC_CONTR & ADC_FLAG));//等待转换结束
ADC_CONTR &= ~ADC_FLAG; //关闭AD转换
return ADC_RES; //返回数据
}
/********************************************************************
IO口初始化函数
*********************************************************************/
void init_all(void)
{
P2M1=0;
P2M0=0xff;
P1M1=0x80;
P1M0=0x0f;
P3M1|=0x80;
P3M0&=0x7f;
}
/********************************************************************
定时器T1初始化
*********************************************************************/
void timer0init(void)
{
TMOD=0X20; //定义定时器工作方式
TH1 = 0x00;
TL1 = 0x1A;
ET1=1;
TR1=1;
EA=1;
}
/********************************************************************
主函数
*********************************************************************/
void main()
{
init_all(); //初始化IO
InitADC(); //AD转换初始化
timer0init();//定时器初始化
while(1)
{
GetADCResult(4);
t_to_dis(ADC_RES);
display();
if(IN1==0)
{
delay(1);
if(IN1==0)
{
TR1=1;
OUT1=1;
}
}
}
}
/********************************************************************
定时器T1中断函数
*********************************************************************/
void timer1(void)interrupt 3 using 2
{
tcnt++;
if(tcnt>=4000)
{
tcnt=0;
miao++;
if(miao>=ADC_RES)
{
OUT1=0;
TR1=0;
miao=0;
tcnt=0;
}
}
}
/********************************************************************
求值函数
*********************************************************************/
void t_to_dis(uchar num)
{
numb[0]=0; //显示千位
numb[1]=num/100; //显示百位
numb[2]=num%100/10; //显示十位
numb[3]=num%10; //显示个位
}
/********************************************************************
显示函数
*********************************************************************/
void display() //显示函数
{
WEI&=0XF0;
DUAN=seg7code[numb[0]];
wei1=1;
delay(1);
WEI&=0XF0;
DUAN=seg7code[numb[1]];
wei2=1;
delay(1);
WEI&=0XF0;
DUAN=seg7code[numb[2]];
wei3=1;
delay(1);
WEI&=0XF0;
DUAN=seg7code[numb[3]];
wei4=1;
delay(1);
WEI&=0XF0;
}
/********************************************************************
结束
*********************************************************************/

复制代码

【简要说明】
一、尺寸：长86cmX宽66cmX高2cm
二、主要芯片：STC12C5202/4AD
三、工作电压：直流6~40伏（板上有LM2576稳压芯片）;

四、特点：
1、可编程（通过下载排针可下载程序）
2、具有两路数字量(IN0和IN1)控制/检测信号输入端
3、两路AD模拟量输入（A1和A2）
4、两个按键输入
5、两路继电器输出指示灯
6、可控制两路交流220V/10A一下设备。（最大控制设备2000W）
7、板子带有防反接二极管
8、标准的11.0592晶振
