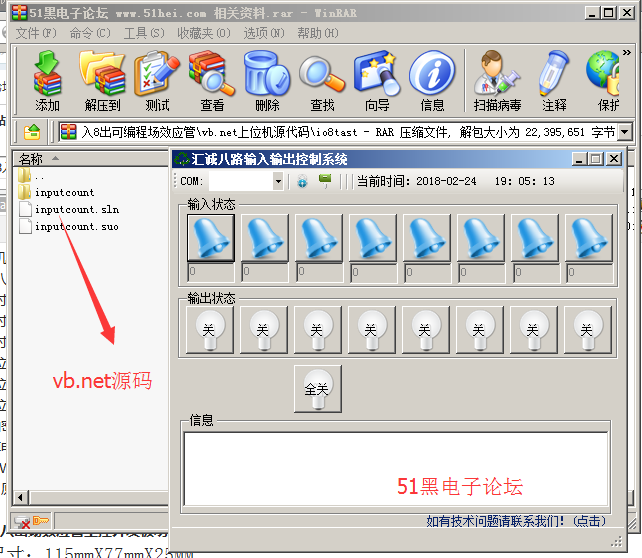

单片机可编程场效应管控制板的vb.net上位机源码资料包内容：
资料目录1 八入八出场效应管工控开发板功能介绍 1.1八入八出场效应管工控开发板简介 1.2硬件连接标注说明 1.3 STC12C5A60S2系列1T单片机简介 1.4 N沟道Irf1205场效应管简介 2 开发板编程入门教学 2.1 Keil uVision4简介 2.2 用keil软件建一个简单工程 2.3 下载程序方法 3 开发板应用实例 3.1控制某一路延时通断实例 3.2随机输出控制使用实例 3.5、八路输出流水灯实例 3.4一对一输入输出点动控制程序 3.5一对一输入输出自锁控制实例 3.6一对一输入输出互锁控制实例 3.7上位机串口控制测试 3.8上位机485接口控制测试 3.9上位机232或485接口控制测试 3.10加密设定开机次数记忆 3.11掉电记忆测试程序 3.12 PWM控制直流电机 附录：原理图
1.4 N沟道Irf1205场效应管简介IRFR1205 N沟道中文资料描述：MOSFET N-CH 55V 44A DPAK FET 型 | MOSFET N 通道，金属氧化物 | FET 特点 | 标准型 | 开态Rds（最大）@ Id, Vgs @ 25° C | 27 毫欧 @ 26A, 10V | 漏极至源极电压(Vdss) | 55V | Id 时的 Vgs(th)（最大） | 4V @ 250µA | 闸电荷(Qg) @ Vgs | 65nC @ 10V | 电流 - 连续漏极(Id) @ 25° C | 44A | 在 Vds 时的输入电容(Ciss) | 1300pF @ 25V | 功率 - 最大 | 107W | 安装类型 | 表面贴装 |
1 八入八出场效应管工控开发板功能介绍1.1八入八出场效应管工控开发板简介- 尺寸：115mmX77mmX25MM
- 供电：板子供电直流6到40V
- 八路数字量输入光耦(PC817)隔离
- 八路场效应管输出带光耦(PC817)隔离
- 拓展口八个io
- 输入输出带指示
- 晶振11.0592Mhz
- 场效应管（IRF1205）输出可控制55V44A负载
功能：八个输入可以接八个NPN型传感器，或者控制设备的限位开关、启动、停止开关等等，可以实现任意控制设备的编程（仿西门子s7-200开关管型），可以控制直流12V到55V，107w负载 1.2硬件连接标注说明
整版标注：
注：RS485建议采用双绞线连接，采用带屏蔽的双绞线连接，并将屏蔽层接地，总线上挂多个模块时，采用手拉手不的连接方式。
 采集外部干接点开关量信号的接法
单片机下位机源程序如下:
- /********************************************************************
- 汇诚科技
- 实现功能:1对1输入输出自锁控制程序
- 使用芯片：AT89S52 或者 STC89C52
- 晶振：11.0592MHZ
- 编译环境：Keil
- 作者：zhangxinchunleo
- 【声明】此程序仅用于学习与参考，引用请注明版权和作者信息！
- *********************************************************************/
- /********************************************************************
- 程序说明：
- 当IN0口与GND口接通后，对应的继电器K8吸合(即：COM7与CK接通CB断开)；
- 当IN1口与GND口接通后，对应的继电器K7吸合(即：COM6与CK接通CB断开)；
- 当IN2口与GND口接通后，对应的继电器K6吸合(即：COM5与CK接通CB断开)；
- 当IN3口与GND口接通后，对应的继电器K5吸合(即：COM4与CK接通CB断开)；
- 当IN4口与GND口接通后，对应的继电器K4吸合(即：COM3与CK接通CB断开)；
- 当IN5口与GND口接通后，对应的继电器K3吸合(即：COM2与CK接通CB断开)；
- 当IN6口与GND口接通后，对应的继电器K2吸合(即：COM1与CK接通CB断开)；
- 当IN7口与GND口接通后，对应的继电器K1吸合(即：COM0与CK接通CB断开)；
- *********************************************************************/
- #include<STC12C5A60S2.h> //库文件
- #define uchar unsigned char//宏定义无符号字符型
- #define uint unsigned int //宏定义无符号整型
- /********************************************************************
- 初始定义
- *********************************************************************/
- /*定义八位输入为单片机P1口*/
- sbit IN0=P0^0;
- sbit IN1=P0^1;
- sbit IN2=P0^2;
- sbit IN3=P0^3;
- sbit IN4=P0^4;
- sbit IN5=P0^5;
- sbit IN6=P0^6;
- sbit IN7=P0^7;
- /*定义八位输出为单片机P2口*/
- sbit K1=P2^6;
- sbit K2=P2^7;
- sbit K3=P5^1;
- sbit K4=P5^0;
- sbit K5=P4^6;
- sbit K6=P4^1;
- sbit K7=P4^5;
- sbit K8=P4^4;
- /********************************************************************
- 延时函数
- *********************************************************************/
- void delay(uchar t)
- {
- uchar i,j;
- for(i=0;i<t;i++)
- {
- for(j=13;j>0;j--);
- { ;
- }
- }
- }
- /********************************************************************
- 主函数
- *********************************************************************/
- void main()
- {
- P4SW|=0x70; //配置P4.5为IO口
- while(1)
- {
- if(IN0==0){delay(100);while(!IN0);K8=0;} //继电器K8闭合
- if(IN1==0){delay(100);while(!IN1);K7=0;} //继电器K7闭合
- if(IN2==0){delay(100);while(!IN2);K6=0;} //继电器K6闭合
- if(IN3==0){delay(100);while(!IN3);K5=0;} //继电器K5闭合
- if(IN4==0){delay(100);while(!IN4);K4=0;} //继电器K4闭合
- if(IN5==0){delay(100);while(!IN5);K3=0;} //继电器K3闭合
- if(IN6==0){delay(100);while(!IN6);K2=0;} //继电器K2闭合
- if(IN7==0){delay(100);while(!IN7);K1=0;} //继电器K1闭合
- }
- }
- /********************************************************************
- 结束
- *********************************************************************/
所有资料51hei提供下载:
相关资料.rar
(14.36 MB, 下载次数: 55)
此开发板的详细教程预览：
http://www.51hei.com/bbs/dpj-107771-1.html
此板的pcb工程文件与原理图文件下载地址（Altium Designer画）：
http://www.51hei.com/bbs/dpj-108108-1.html
|
