Atmel公司8051架构单片机Protel元件库下载

点击文件名下载附件



版本：　Beta 2 Build
作者：　汕头大学
　　　　工学院 电子工程系 电子信息工程专业 1999级
　　　　林天鹏

　　Protel电子设计自动化软件一直以来都没有提供Atmel公司8051架构单片机的元件库，电子爱好者和工程师们都得用其它公司8051架构单片机元件库来代替或者自己制作元件库。我根据Atmel公司官方网站(http://www.atmel.com)提供的Datasheet文件制作了一个Atmel公司8051架构单片机元件库。Protel DXP的IntLib格式一体化元件库，包括了原理图符号、元件注释、引脚电气特性和对应的DIP封装等，至于电路仿真和信号完整性分析模型等暂时没有提供。这个版本提供了下
面3个系列一共20种常用型号的单片机。

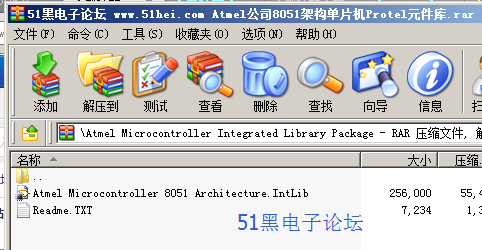

　　使用前请先将Atmel Microcontroller 8051 Architecture.IntLib文件复制到“Protel DXP安装目录\Library\Atmel”目录下。
　　欢迎大家使用和传播，请及时反映宝贵意见以便我能够进一步改进完善，谢谢。

1.在系统编程(ISP) Flash ROM系列(DIP-40封装)

AT89LS51
AT89LS52
AT89LS53
AT89LS8252
AT89S51
AT89S52
AT89S53
AT89S8252

2.可重编程Flash ROM系列(DIP-40封装)

AT89C51
AT89C51RC
AT89C52
AT89C55WD
AT89LV51
AT89LV52
AT89LV55

3.可重编程Flash ROM系列(DIP-20封装)

AT89C1051
AT89C1051U
AT89C2051
AT89C2051x2
AT89C4051

Atmel公司8051家族单片机参数表

┏━━━━━━┯━━━━━━┯━━━━━┯━━━┯━━━━━┯━━━━━┯━━┯━━┯━━┯━━━┯━━━━━━━━━━━┓
┃型号        │FlashROM(KB)│EEPROM(KB)│Vcc(V)│F.max(MHz)│16位定时器│SPI │ISP │UART│看门狗│封装                  ┃
┠──────┼──────┼─────┼───┼─────┼─────┼──┼──┼──┼───┼───────────┨
┃AT89C1051   │           1│          │2.7～6│        24│         1│    │    │    │      │PDIP20, SOIC20        ┃
┠──────┼──────┼─────┼───┼─────┼─────┼──┼──┼──┼───┼───────────┨
┃AT89C1051U  │           1│          │2.7～6│        24│         2│    │    │   1│      │PDIP20, SOIC20        ┃
┠──────┼──────┼─────┼───┼─────┼─────┼──┼──┼──┼───┼───────────┨
┃AT89C2051   │           2│          │2.7～6│        24│         2│    │    │   1│      │PDIP20, SOIC20        ┃
┠──────┼──────┼─────┼───┼─────┼─────┼──┼──┼──┼───┼───────────┨
┃AT89C2051x2 │           2│          │2.7～6│        16│         2│    │    │   1│      │PDIP20, SOIC20        ┃
┠──────┼──────┼─────┼───┼─────┼─────┼──┼──┼──┼───┼───────────┨
┃AT89C4051   │           4│          │2.7～6│        24│         2│    │    │   1│      │PDIP20, SOIC20        ┃
┠──────┼──────┼─────┼───┼─────┼─────┼──┼──┼──┼───┼───────────┨
┃AT89C51     │           4│          │  4～6│        33│         2│    │    │   1│      │PDIP40, PLCC44, TQFP44┃
┠──────┼──────┼─────┼───┼─────┼─────┼──┼──┼──┼───┼───────────┨
┃AT89C51RC   │          32│          │  4～6│        33│         3│    │    │   1│   Yes│PDIP40, PLCC44, TQFP44┃
┠──────┼──────┼─────┼───┼─────┼─────┼──┼──┼──┼───┼───────────┨
┃AT89C52     │           8│          │  4～6│        33│         3│    │    │   1│      │PDIP40, PLCC44, TQFP44┃
┠──────┼──────┼─────┼───┼─────┼─────┼──┼──┼──┼───┼───────────┨
┃AT89C55WD   │          20│          │  4～6│        33│         3│    │    │   1│   Yes│PDIP40, PLCC44, TQFP44┃
┠──────┼──────┼─────┼───┼─────┼─────┼──┼──┼──┼───┼───────────┨
┃AT89LS51    │           4│          │2.7～6│        16│         2│    │ Yes│   1│   Yes│PDIP40, PLCC44, TQFP44┃
┠──────┼──────┼─────┼───┼─────┼─────┼──┼──┼──┼───┼───────────┨
┃AT89LS52    │           8│          │2.7～6│        16│         3│    │ Yes│   1│   Yes│PDIP40, PLCC44, TQFP44┃
┠──────┼──────┼─────┼───┼─────┼─────┼──┼──┼──┼───┼───────────┨
┃AT89LS53    │          12│          │2.7～6│        12│         3│ Yes│ Yes│   1│   Yes│PDIP40, PLCC44, TQFP44┃
┠──────┼──────┼─────┼───┼─────┼─────┼──┼──┼──┼───┼───────────┨
┃AT89LS8252  │           8│         2│2.7～6│        12│         3│ Yes│ Yes│   1│   Yes│PDIP40, PLCC44, TQFP44┃
┠──────┼──────┼─────┼───┼─────┼─────┼──┼──┼──┼───┼───────────┨
┃AT89LV51    │           4│          │2.7～6│        16│         2│    │    │   1│      │PDIP40, PLCC44, TQFP44┃
┠──────┼──────┼─────┼───┼─────┼─────┼──┼──┼──┼───┼───────────┨
┃AT89LV52    │           8│          │2.7～6│        16│         3│    │    │   1│      │PDIP40, PLCC44, TQFP44┃
┠──────┼──────┼─────┼───┼─────┼─────┼──┼──┼──┼───┼───────────┨
┃AT89LV55    │          20│          │2.7～6│        12│         3│    │    │   1│      │PDIP40, PLCC44, TQFP44┃
┠──────┼──────┼─────┼───┼─────┼─────┼──┼──┼──┼───┼───────────┨
┃AT89S51     │           4│          │  4～6│        33│         2│    │ Yes│   1│   Yes│PDIP40, PLCC44, TQFP44┃
┠──────┼──────┼─────┼───┼─────┼─────┼──┼──┼──┼───┼───────────┨
┃AT89S52     │           8│          │  4～6│        33│         3│    │ Yes│   1│   Yes│PDIP40, PLCC44, TQFP44┃
┠──────┼──────┼─────┼───┼─────┼─────┼──┼──┼──┼───┼───────────┨
┃AT89S53     │          12│          │  4～6│        24│         3│ Yes│ Yes│   1│   Yes│PDIP40, PLCC44, TQFP44┃
┠──────┼──────┼─────┼───┼─────┼─────┼──┼──┼──┼───┼───────────┨
┃AT89S8252   │           8│         2│  4～6│        24│         3│ Yes│ Yes│   1│   Yes│PDIP40, PLCC44, TQFP44┃
┗━━━━━━┷━━━━━━┷━━━━━┷━━━┷━━━━━┷━━━━━┷━━┷━━┷━━┷━━━┷━━━━━━━━━━━┛

更新日志

Beta 2 Build 2004-04-15

原理图符号参考Protel 99 SE提供的Library\Sch\Intel Databooks.ddb\Intel Embedded I (1992).lib里面的8051AH重新进行设计。
新增AT89C1051U、AT89S8252、AT89LS8252。

Beta 1 Build 2004-03-10

提供了3个系列一共17种常用型号的单片机。

1.在线编程(ISP) Flash ROM系列(DIP-40封装)

AT89LS51
AT89LS52
AT89LS53
AT89S51
AT89S52
AT89S53

2.可重编程Flash ROM系列(DIP-40封装)

AT89C51
AT89C51RC
AT89C52
AT89C55WD
AT89LV51
AT89LV52
AT89LV55

3.可重编程Flash ROM系列(DIP-20封装)

AT89C1051
AT89C2051
AT89C2051x2
AT89C4051
