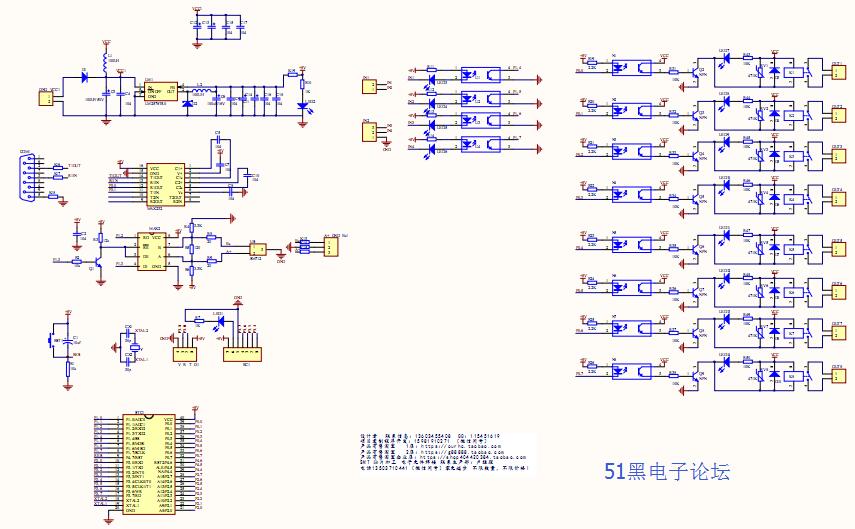

电路原理图如下：

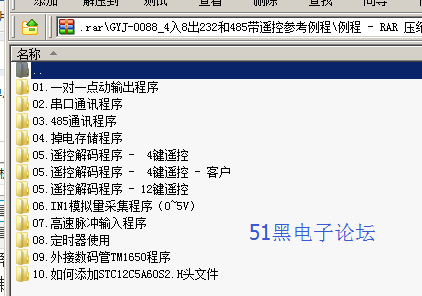

07.高速脉冲输入单片机程序
测试用脉冲发生器频率166KHz，总脉冲数500K
- /********************************************************************
- 汇诚科技
- 使用芯片：STC12C5A60S2
- 晶振：11.0592MHZ
- 编译环境：Keil
- 作者：zhangxinchunleo
- 【声明】此程序仅用于学习与参考，引用请注明版权和作者信息！
- *********************************************************************/
- /********************************************************************
- 程序说明：
- 高速脉冲使用P3^2(外部中断0) P3^3(外部中断1)来计数。
- 有信号，直接进入中断，
- 程序中，当脉冲个数达到500K。输出继电器 吸合， 外部测试脉冲发生器频率为166KHz
- */
- /*********************************************************************/
- #include <STC12C5A60S2.H> //库文件
- unsigned long dispcount=0; //计数初值
- /********************************************************************
- 中断服务函数
- *********************************************************************/
- void ExtInt0() interrupt 0 //中断服务程序
- {
- dispcount++; //每按一次中断按键，计数加一
- }
- /********************************************************************
- 中断服务函数
- *********************************************************************/
- void ExtInt1() interrupt 2 //中断服务程序
- {
- dispcount++; //每按一次中断按键，计数加一
- }
- /********************************************************************
- 主函数
- *********************************************************************/
- void main()
- {
- IT0=1; //低电平触发
- EX0=1; //开外部中断0
- IT1=1; //低电平触发
- EX1=1; //开外部中断1
- EA=1;
- while(1)
- {
- if(dispcount>=500000)
- P2=0X00;
- else
- P2=0XFF;
-
- }
- }

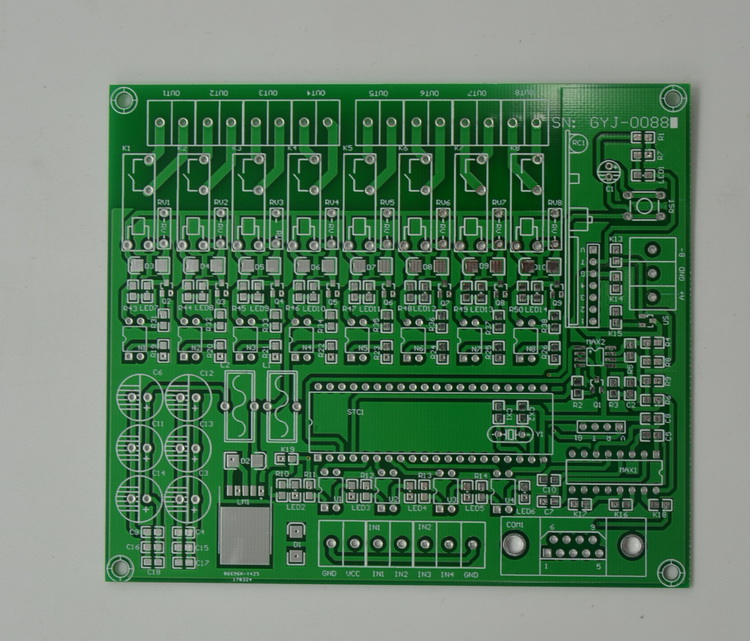

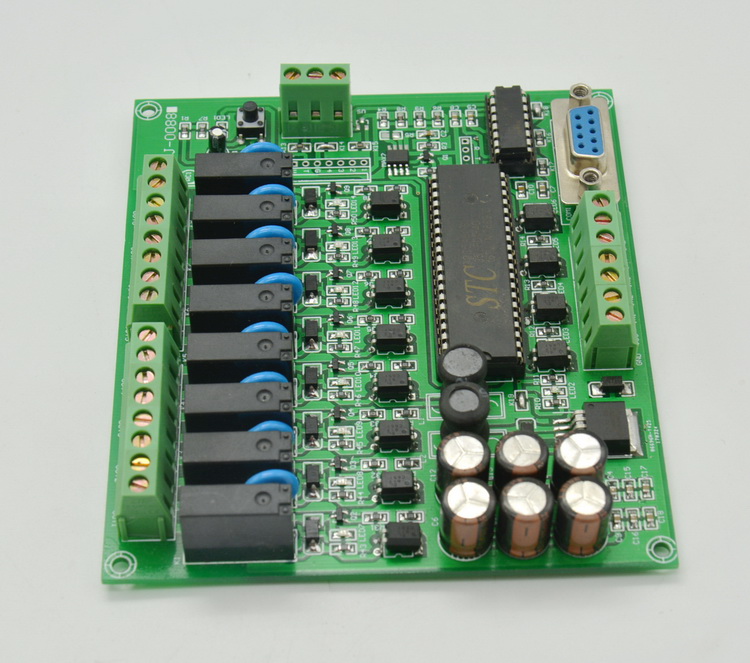

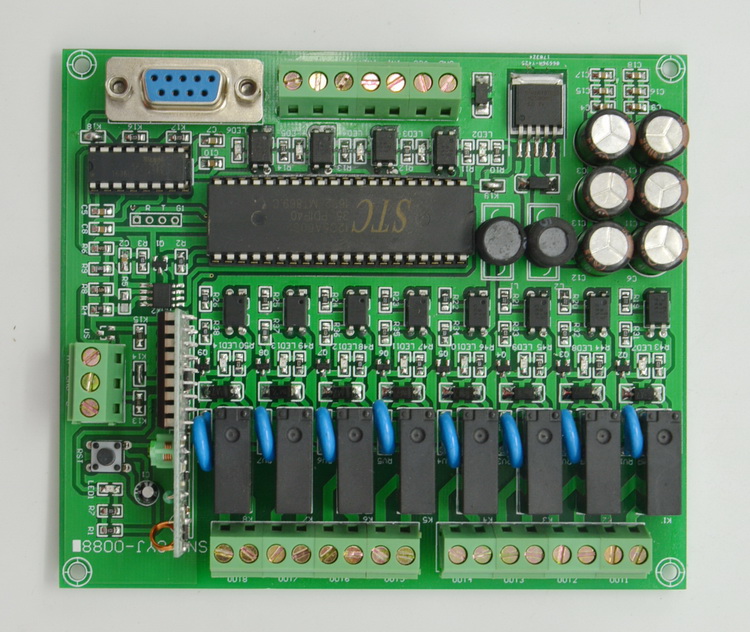

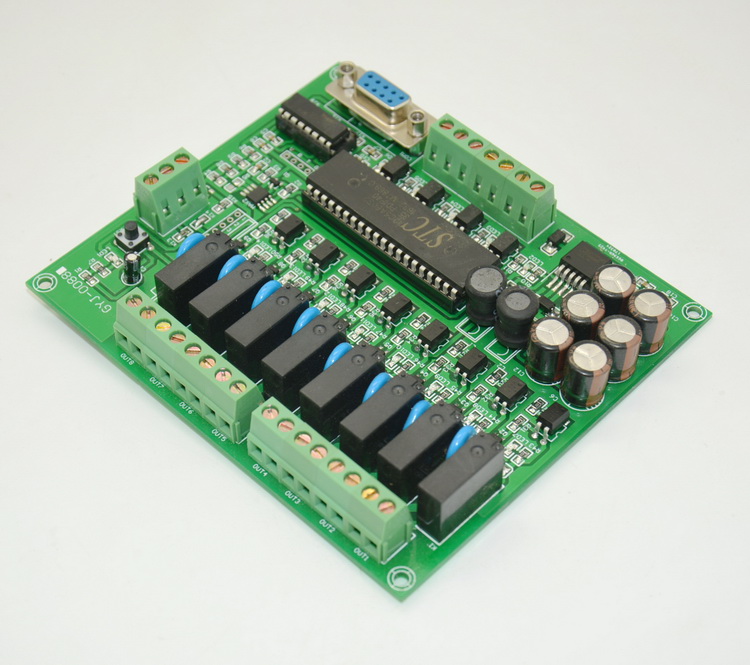

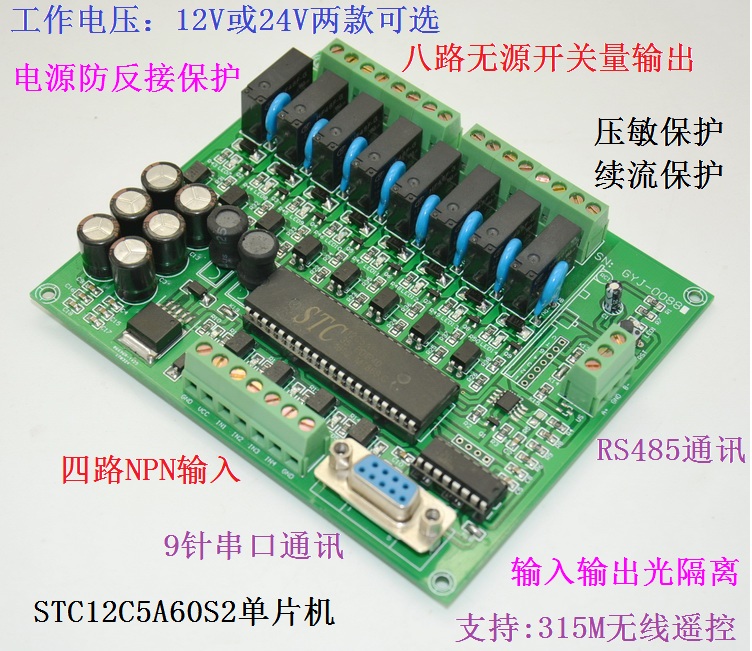

简要说明： 一、 尺寸：长125mmX宽107mmX高25mm 二、 主要芯片：STC12C5A60S2 是51单片机的8~12倍 (兼容51系列单片机) 三、 工作电压：直流12伏(另有24V继电器可选)
四、通过9针串口下载程序 （同时支持TTL下载程序） 五、 特点： 1、具有电源指示。（供电电源有防接反保护）
2、4路输入（输入最高相应频率2KHZ）。
3、8路光电隔离继电器输出控制。（干接点开关量 无源输出）
4、标准的11.0592M晶振。（便于设置串口波特率）
5、具有上电复位和手动复位。
6、独立的串口通信及RS485通讯接口。

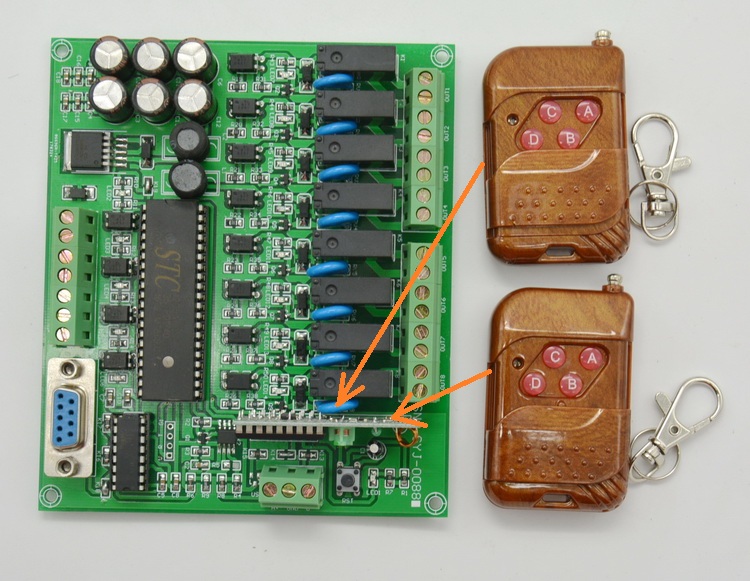

7、可以接315M带解码的无线接收模块（购买可选）。
8、输入输出均有信号指示灯。
9、继电器开关量输出，最大切换电压220V，最大切换电流7A。最大切换功率200W。
10、电流加有，光电隔离，续流二极管，压敏电阻，抗干扰能力强。
11、四周有固定安装孔，也可插入PCB107mm卡槽，安装在DIN导轨上。
12、通讯稳定，提供原理图，及板子的参考例程。
13、单片机无加密，可插拔更换，带有程序下载口，可随意更改程序 14、、端子采用螺旋压接端子
15、工作温度-40度至 +70度 16、工作湿度 40% ~ 80%RH
|
